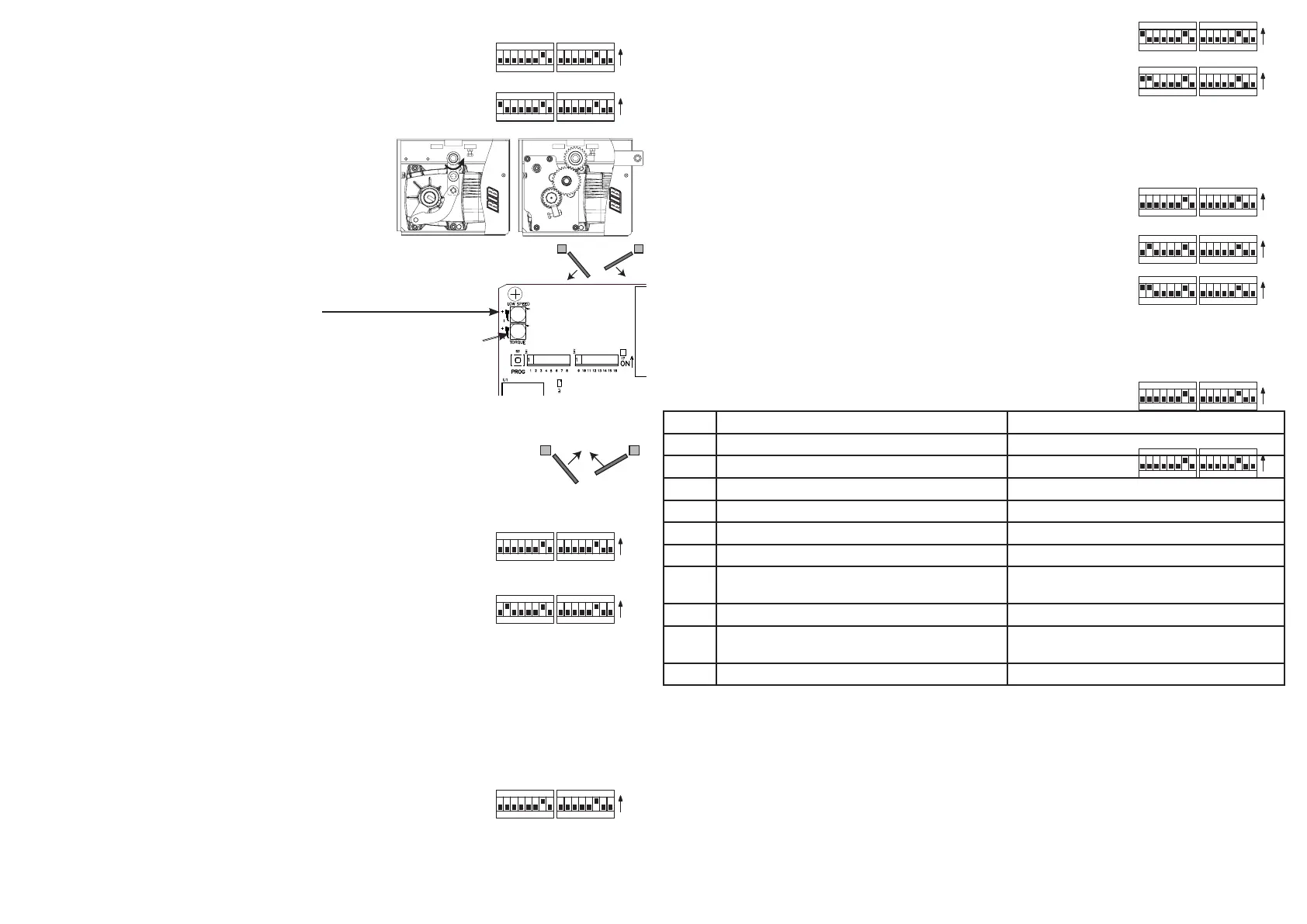

1ère PHASE (Réglages et contrôles)
1 - Positionner tous les micro-rupteurs de SW1 et SW2 sur OFF et les dip 7 et 14 sur ON (avec l’électro-
serrure, mettre aussi dip 8-9-10 sur ON)
2 - Donner de la tension au tableau. Mettre le DIP 1 sur ON. Le voyant DEL DL1 clignote.
3 - Faire bouger les battants électriquement en position d’ouverture et de
fermeture complète pour régler les butées mécaniques. Pour ce faire, appuyer
sur PROG et le tenir enfoncé. Les voyants DEL DL5 et DL3 placés au côté des
relais s’allument.
M1 et ensuite M2 doivent ouvrir afin que PROG demeure enfoncé.
Après 10 secondes, la vitesse lente entre en fonction.
Agir sur le potentiomètre LOW SPEED pour la régler.
Faire tourner le potentiomètre TORQUE en sens horaire pour augmenter la force (si nécessaire).
5 - à la fin de l’ouverture, régler les butées mécaniques correspondantes.
6 - Relâcher PROG. Si nécessaire, invertir V avec W du ou des moteur(s) qui ferme(nt) pour rétablir le sens
correct de mouvement.
7 - Appuyer sur PROG et le tenir enfoncé. Les voyants DEL DL4 et DL6 situés au côté des relais s’allument. M2 et ensuite M1 doivent
s’éteindre. Tenir enfoncé PROG jusqu’à ce que la fermeture soit complète.
À la fin de la fermeture, régler les butées mécaniques correspondantes.
8 - Mettre le DIP1 sur OFF. Le voyant DEL DL1 arrête de clignoter.
2ème PHASE (Programmation des temps d’ouverture totale)
1 - Les deux portes sont fermées. Mettre le DIP 2 sur ON. La led DL1 clignote.
2 - Appuyer sur PROG. La première porte s’ouvre en enregistrant les temps (M2 reste à l’arrêt en
fermeture)
3 - Lorsque M1 a fini de s’ouvrir, attendre 2 secondes et appuyer sur PROG (Les temps de M1 sont
mémorisés)
4 - La seconde porte s’ouvre en enregistrant les temps.
5 - Lorsque M2 a fini de s’ouvrir, attendre 2 secondes et appuyer sur PROG (Les temps de M2 sont mémorisés)
6 - Attendre le temps d’attente désiré avant d’obtenir la fermeture automatique, ensuite appuyer sur le bouton-poussoir PROG.
7 - M2 se ferme. Quand le déphasage entre les portes est susant pour qu’elles ne se chevauchent pas lorsqu’elles seront fermées,
appuyer sur PROG pour fermer M1.
8 - M1 se ferme sans risque de chevauchement sur M2. DL1 arrête de clignoter.
9 - Les deux moteurs se sont arrêtés. Les temps sont mémorisés.
10 - Mettre le DIP2 sur OFF.
3ème PHASE Programmation de la télécommande
1 - Placer DIP 1 sur ON, puis le DIP 2 de SW1 sur ON => la led DL1 clignotera pendant 10 secondes.
2 - Appuyer sur la touche de la télécommande (normalement, le canal A) dans les 10 secondes. Si la télécommande est correctement
mémorisée, la led DL2 (verte) émet un clignotement.
3 - Le temps de programmation des codes se renouvelle automatiquement pour pouvoir mémoriser la
télécommande suivante.
4 - Pour terminer la programmation, laisser s’écouler 10 sec., ou bien appuyer pendant un instant sur le
bouton PROG. => la led DL1 arrêtera de clignoter.
5 - Replacer DIP 1 et DIP 2 sur OFF.
4ème PHASE (Programmation des temps d’ouverture piétonnière)
1 - Les deux portes sont fermées. Mettre le DIP2 sur ON. La led DL1 clignote rapidement.
2 - Mettre DIP1 sur ON. La led DL1 clignote lentement.
3 - Etablir un contact entre les bornes COM et Ped Butt. La led DL1 clignote.
4 - Lorsque la porte est susamment ouverte, établir à nouveau un contact entre les bornes COM et Ped
Butt. Celui-ci arrêtera M1.
5 - Attendre le temps d’attente désiré avant d’obtenir la fermeture automatique, puis rétablir un contact
entre les bornes COM et Ped Butt.
6 - M1 se ferme. Les temps sont mémorisés.
7 - Mettre le DIP 1 et le DIP 2 de SW1 sur OFF.
5ème PHASE Personnaliser la configuration
Il est possible de modifier la configuration en déplaçant les diérents microinterrupteurs
Micro-interrupteurs sur ON Micro-interrupteurs sur OFF
DIP 3 Fermeture automatique activée Fermeture automatique désactivée
DIP 4 Photocellules actives uniquement en fermeture Photocellules toujours actives
DIP 5 Pré-clignotement de 3 secondes Le moteur et le clignoteur démarrent ensemble
DIP 6 Commande K Butt et RADIO inecace en ouverture Commande K Butt et RADIO pas à pas
DIP 7 Ralentissement activé Ralentissement non activé
DIP 8 Electro-serrure activée Electro-serrure désactivée
DIP 9 Décrochage électro-serrure et facilité de déblocage activés Décrochage électro-serrure et facilité de déblocage
désactivés
DIP 10 Décrochage électro-serrure activé Décrochage électro-serrure désactivé
DIP 11 Fonction black out activée
(lire le manuel pour approfondir)
Fonction black out désactivée
DIP 13 AUTOTEST contrôle barre palpeuse activé AUTOTEST contrôle barre palpeuse désactivé
Le DIP 14 doit demeurer sur ON et les DIP 15 et 16 doivent demeurer sur OFF pour DUKE 230V
JP 17 Fermé pour 2 moteurs. Ouvert pour 1 moteur.
JP1, JP2 et JP3 doivent être fermés.
