RIB T2 Instructions

27
27
DD

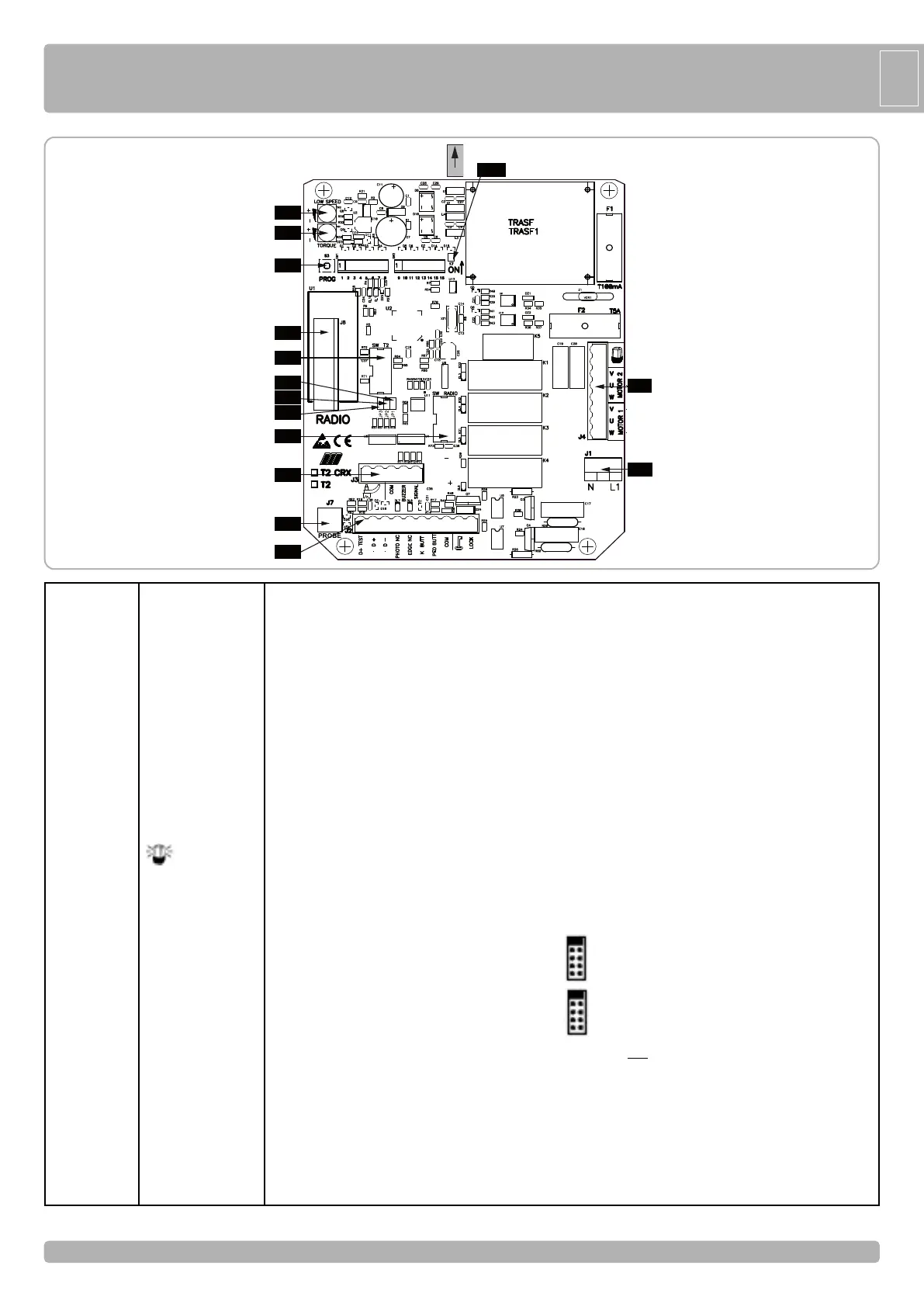

A - VERBINDUNGEN
Speisung 230 V WS 50/60 Hz (120V/60Hz auf Anfrage)
Pluspol für Speisung Profil-Autotest 12 V GS
Pluspol für die Speisung der Zusatzeinrichtungen 12 V GS
Minuspol für die Speisung der Zusatzeinrichtungen 12V GS
Kontakt Photozelle (NC)
Kontakt Profil (NC)
Kontakt einzelner Impuls (NO)
Steuerungskontakt Öffnung Fußgängerzone (NO)
Kontakte-Gemeinschaftsklemme
Anschluss Elektroschloss (max. 15W 12V)
Radioantenne
Kontakte-Gemeinschaftsklemme
Anschluss Akustiksignalmelder (12Vdc max 200 mA)
Kontrollleuchte Tor offen 12 VGS
Blinker (max. 40W)
GEMEINSCHAFTSANSCHLUSS MOT
OR 2
ANSCHLUSS WENDEGETRIEBE UND KONDENSATOR MOTOR 2
GEMEINSCHAFTSANSCHLUSS MOTOR1
ANSCHLUSS WENDEGETRIEBE UND KONDENSA
T
OR MOT
OR1
NICHT DIE ÜBERBRÜCKUNG BERÜHREN !
OHNE
ANTRIEB NICHT BETRIEBSFÄHIG!
(nur für die Modelle CRX)
NICHT DIE ÜBERBRÜCKUNG BERÜHREN !
OHNE FUNKSYSTEM NICHT BETRIEBSFÄHIG !
Klemmbrett für
Anbindung zum eingebauten Erwärmungsfühler
,
nur für System King Ice (Art.-Nr
.
AA14019).
Eingebautes Funkmodul (Modell CRX), oder Steckvorrichtung für Funkempfänger RIB mit Speisung 12V
Vdc.
Wahl des Betriebs mit 1 oder 2 Motoren
Programmierungstaste
Elektronischer Kraftregler
Elektronischer Langsamlaufregler in Anlehnung an DIP 7 ON (siehe Tab. 1)
J1
J2
J3
J4
J5
J6
J7
J8
JP17
S3
TR1
TR2
N -L1
D+ TEST
D +
D -
PHOT. NC
EDGE NC
K BUTT.
PED. BUTT.
COM
LOCK
AERIAL
COM
BUZZER
SIGNAL
U - MOT
OR 2
V-W - MOTOR 2
U - MOTOR 1
V
-W - MOT
OR 1
SW T2
SW RADIO
PROBE
PROG
TORQUE
LOW SPEED
TR2TR2
TR1TR1
S3S3
J8J8
J5J5
J3J3
J7J7
J2J2
J4J4
J1J1
J6J6
JP1JP1
JP2JP2
JP3JP3
JP17JP17
ON
