RIB T2 Instructions

34
34
EE
SS

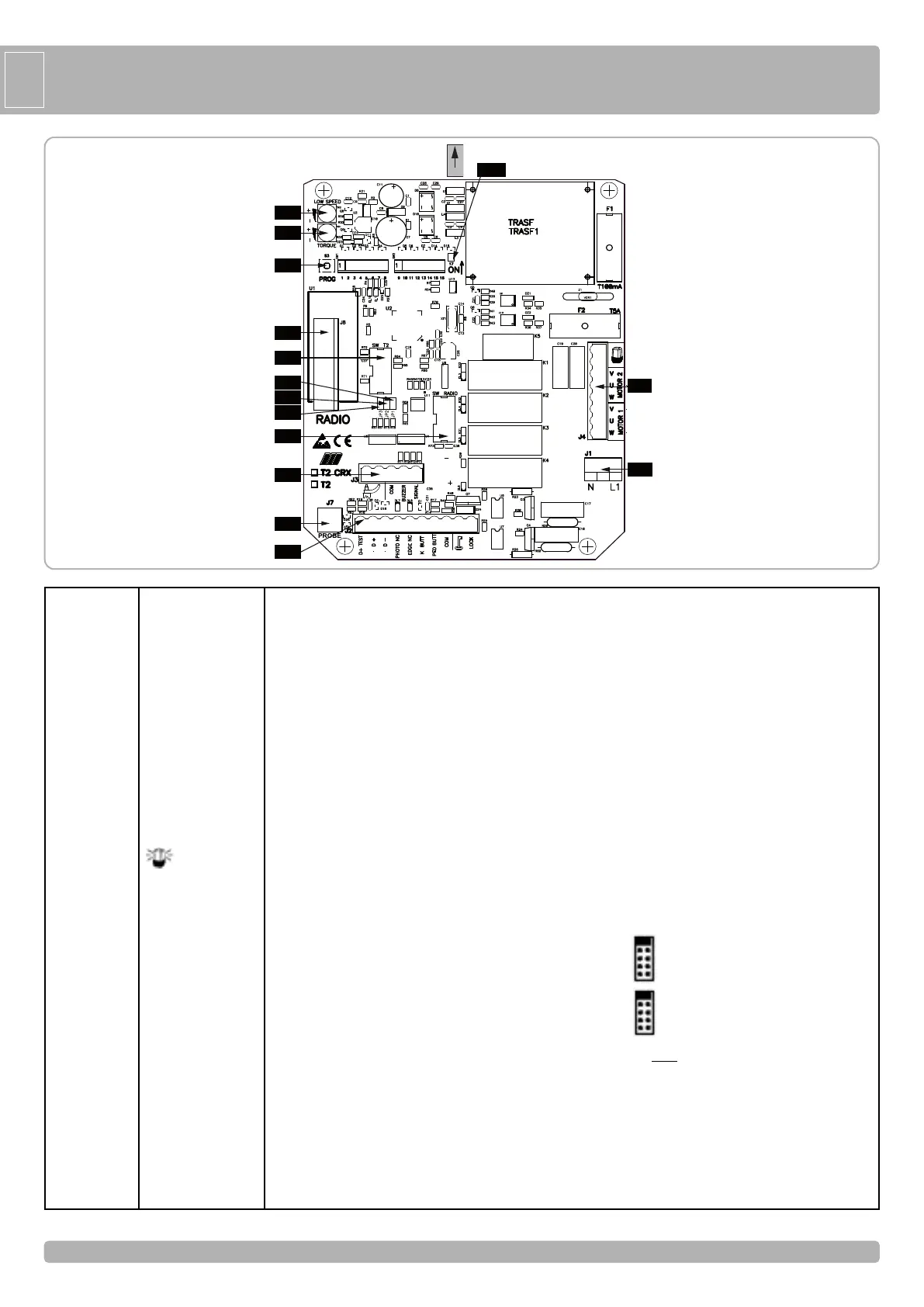

A - CONEXIÓN
Alimentación 230 Vac 50/60 HZ (120 V/ 60 Hz a pedido)
Positivo para alimentación autotest costa de 12 Vdc
Positivo para alimentación de accesorios de 12 Vdc
Negativo para alimentación de accesorios de 12 Vdc
Contacto fotocélulas (NC)
Contacto Costa (NC)
Contacto impulso único (NA)
Contacto del mando de apertura peatonal (NA)
Común de los contactos
Conexión de cerradura eléctrica (MÁX. 15W 12V)
Antena radio
Común de los contactos
Conexión indicador sonoro (12Vdc máx. 200 mA)
Indicador cancela abierta 12Vdc
Intermitente (máx. 40W)
CONEXIÓN COMÚN DEL MOTOR 2
CONEXIÓN INVERSORES Y CONDENSADOR DEL MOTOR 2
CONEXIÓN COMÚN DEL
MOT
OR 1
CONEXIÓN INVERSORES Y CONDENSADOR DEL MOTOR 1
¡NO TOCAR EL PUENTE!
¡SI ES REMOVIDO EL
OPERADOR NO FUNCIONA!
(sólo para los modelos CRX)
¡NO TOCAR EL PUENTE!
¡SI ES REMOVIDO EL SISTEMA DE RADIO NO FUNCIONA!
Bornera para enlace con sonda de calentamiento incorporada, sòlo para operador KING ICE (còd.
AA14019)
Módulo radio incorporado (modelo CRX) o conector para radio receptor RIB de encaje con alimentación de 12 Vdc.
Selección funcionamiento con 1 o 2 motores
Botón para la programación
Regulador electrónico de fuerza
Regulador electrónico de velocidad lenta en acercamiento con DIP 7 ON (ver tabla 1)
J1
J2
J3
J4
J5
J6
J7
J8
JP17
S3
TR1
TR2
N -L1
D+ TEST
D +
D -
PHOT. NC
EDGE NC
K BUTT.
PED. BUTT.
COM
LOCK
AERIAL
COM
BUZZER
SIGNAL
U - MOTOR 2
V-W - MOTOR 2
U - MOTOR 1
V
-W - MOT
OR 1
SW T2
SW RADIO
PROBE
PROG
TORQUE
LOW SPEED
TR2TR2
TR1TR1
S3S3
J8J8
J5J5
J3J3
J7J7
J2J2
J4J4
J1J1
J6J6
JP1JP1
JP2JP2
JP3JP3
JP17JP17
ON
