1.4.2.6 主界面风格设置
主界面风格设置操作说明视频:http://qr17.cn/A7wxI1

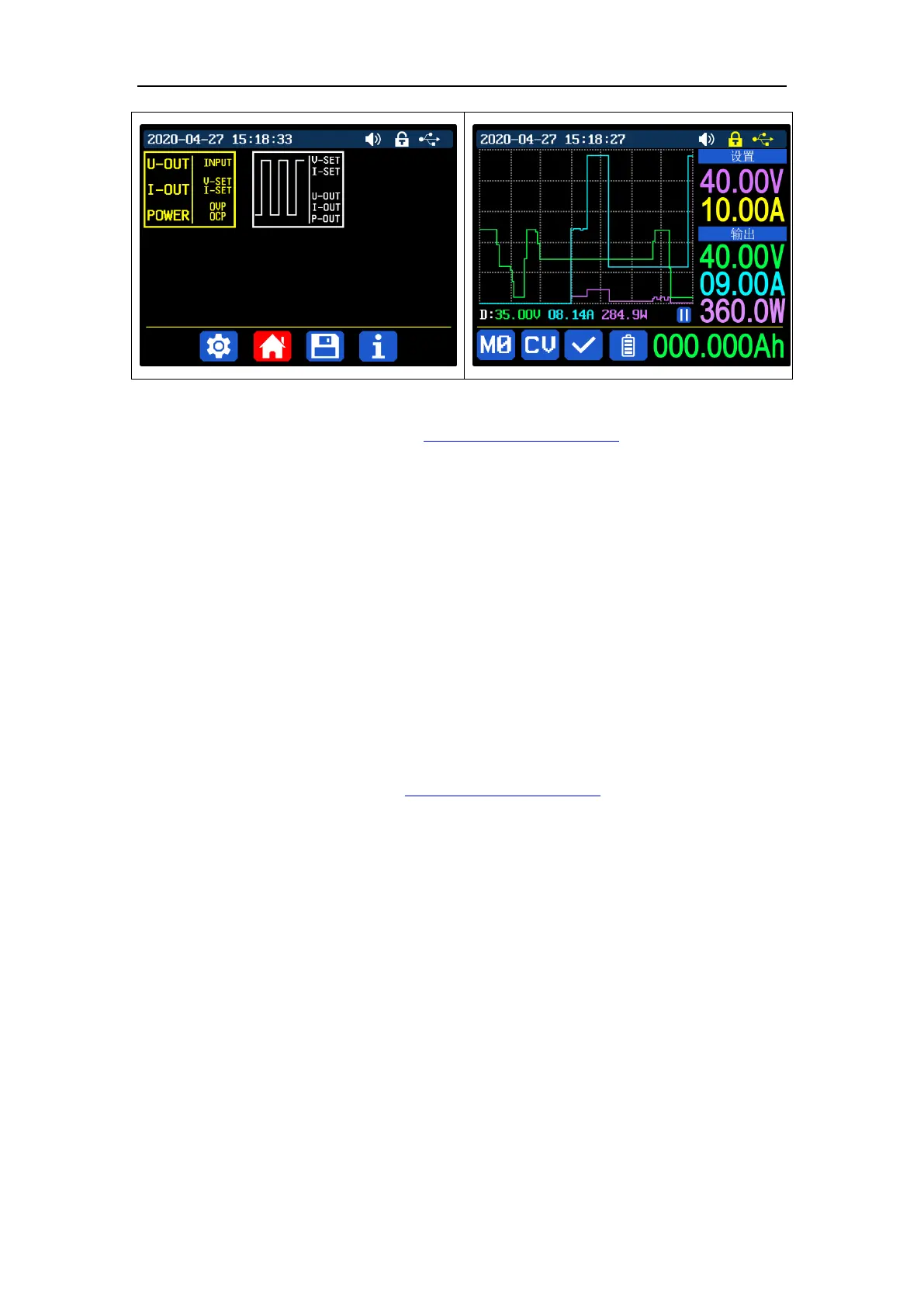

按动 SHIFT+MENU 进入系统设置菜单，再按动右键进入如上图主界面风格设
置菜单，按动 ENTER 后按动左右键可以设置为经典风格和曲线风格两种，红色反
显为选中位置，按动编码电位器返回，并自动保存设置。经典风格为系统默认风
格，大字体显示电压电流功率。曲线风格如上图，三条曲线的颜色分别对应输出
电压电流和功率，D 为纵坐标的刻度，ENTER 实现曲线的开始暂停，旋转编码电
位器实现曲线的纵坐标缩放。
1.4.2.7 存储数据设置
存储数据设置操作说明视频:http://qr17.cn/BIXyTs
按动 SHIFT+MENU 进入系统设置菜单，按动右键两次进入如下图存储数据设
置菜单，然后按动 ENTER 键进入菜单，红色反显为选中位置，按动方向键选择数
据组号。按动 I-SET 键设定输出电流储存值，转动编码电位器可以直接调整输出
值，按动左右方向键可以更改单位；也可以直接使用数字键盘输入按 ENTER 确认；
如输入错误，可以按动编码电位器取消。按动 V-SET 键可以设定输出电压储存值，
方法类似。先按 SHIFT+I-SET 键或 V-SET 键可以设定过流保护储存值或过压保护
储存值，方法类似输出电流储存值设置。按动编码电位器返回，并自动保存设置。
