3
ITALIANO
1. CARATTERISTICHE TECNICHE
1.a Dati Tecnici
Acquafun
2
11 Acquafun
2
14
kW kcal/h kW kcal/h
Potenza utile nominale 19,0 16.340 24,0 20.382
Portata termica nominale 22,0 18.920 28,0 23.392
Potenza utile minima 7,5 6.450
7,00
(MTN)
9,00
(GPL)
6.020
(MTN)
7.740
(GPL)
Portata termica minima 9,0 7.740
9,00
(MTN)
11,00
(GPL)
7.740
(MTN)
9.460
(GPL)
TIPO GAS
GAS
METANO
GAS
LIQUIDO
GAS
METANO
GAS
LIQUIDO
G20 G30 G31 G20 G30 G31
P.C.I. (15° C 1013 mbar) MJ/m
3
34,02 116,09 88 34,02 116,09 88
WI (15° C 1013 mbar) MJ/m
3
45,67 80,58 70,69 45,67 80,58 70,69
Pressione nominale di alimentaz. mbar 20 28-30 37 20 28-30 37
Consumo m
3
/h 2,33 - - 2,96 - -
kg/h - 1,73 1,71 - 2,21 2,17
Pressione bruciatore mbar 13,60 27,00 34,50 12,80 25,50 32,70
Ø ugello amma pilota mm 0,28 0,28
Ø ugello bruciatore principale mm 1,12 0,70 1,12 0,69
ugelli N. 12 16
Ø attacco gas 1/2” 1/2”
Categoria II2H3+
Paese di destinazione IT
FUMI
Portata massica dei fumi g/s 12,945 12,502 12,842 18,026 17,775 17,931
Temperatura fumi °C 185 175 175 190 190 185
Ø tubo scarico fumi mm 110 130
SANITARIO
Campo di prelievo l/min
selet. min.
da 2,7 a 4,7
selet. max
da 5,5 a 11
selet. min.
da 3,0 a 6,1
selet. max
da 6,8 a 13,5
Elevazione di temp. dell’acqua °C circa 50 circa 25 circa 50 circa 25
Pressione minima bar 0,3 0,3
Pressione normale bar 2 2
Pressione massima bar 10 10
Ø attacchi acqua 1/2” 1/2”
Dimensioni e pesi APPARECCHIO IMBALLO APPARECCHIO IMBALLO
Altezza mm 580 655 620 700
Larghezza mm 310 385 380 440
Profondità mm 215 295 224 315
Peso kg 9,5 11 11,5 12,8
Nota: temperatura acqua fredda di riferimento di 15°C.
Descrizione Acquafun
2
11 Acquafun
2
14
Classe di efcienza energetica di riscaldamento dell’acqua - A A -
Prolo di carico dichiarato - M L -
Efcienza energetica di riscaldamento dell’acqua ŋwh 70,8 75,6 %
Consumo giornaliero di combustibile Qfuel 8,725 16,538 kWh
Consumo annuo di combustibile AFC 6 12 GJ
Livello della potenza sonora all’interno LWA 58 52 dB(A)
Emissioni di ossidi d’azoto NOx 139 140 mg/kWh

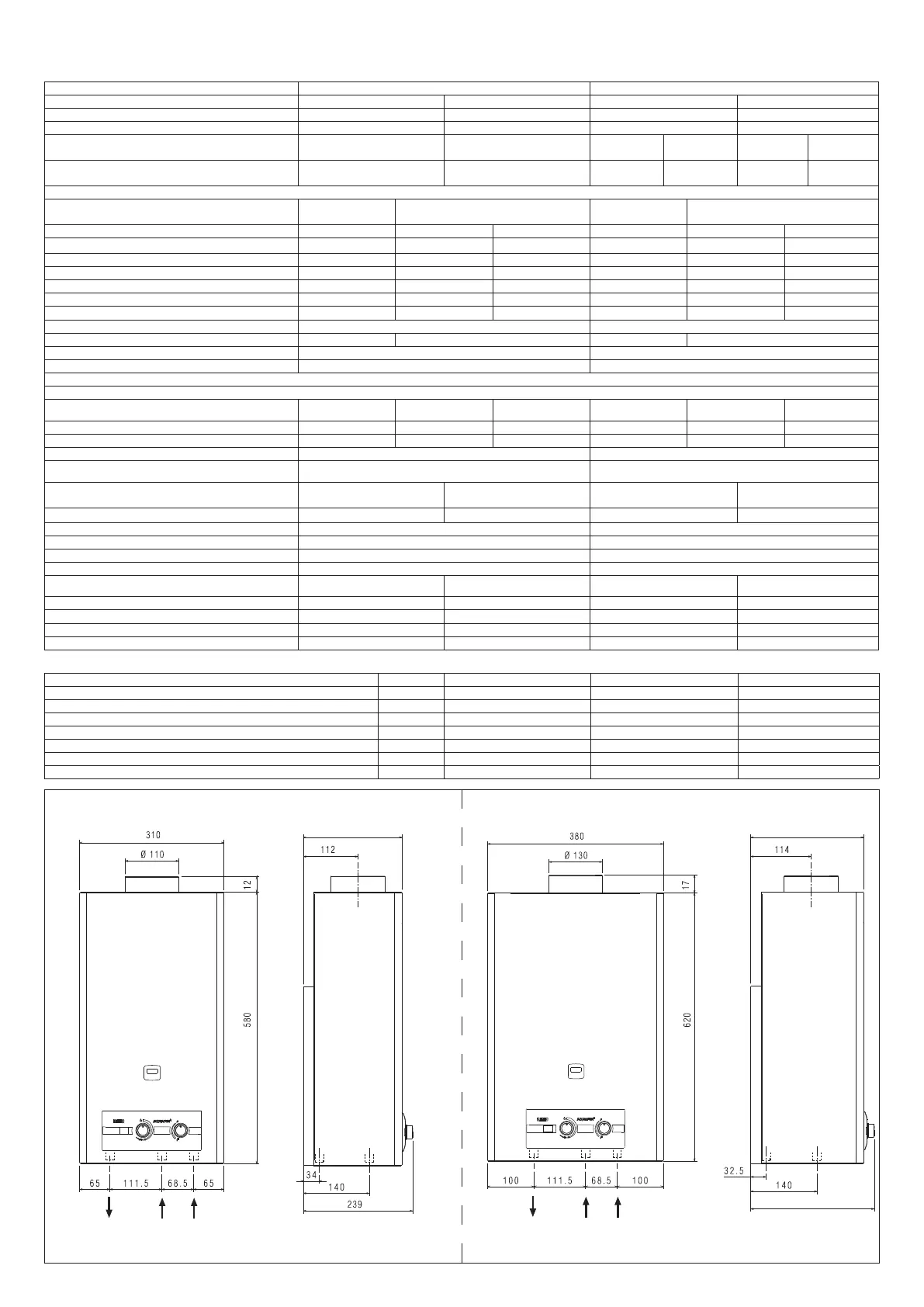

g.1
11 litri 14 litri
224
245
215
uscita
acqua calda
ingresso
acqua fredda
gas
gas acqua
uscita
acqua calda
ingresso
acqua fredda
gas
gas acqua
