AMD AN
8
Modello / Size 25 AN 35 AN 50 AN 70 AN
Dimensioni / Dimensions
L/ L mm 850 850 1170 1170
P/ P mm 420 420 420 420
H/ H mm 185 185 185 185
L1 / L1 mm 300 300 300 300
L2 / L2 mm 300 300 300 300
A/ A mm 760 760 1080 1080
B/ B mm 892 892 1212 1212
C/ C mm 370 370 370 370
D/ D mm 640 640 960 960
E/ E mm 90 90 90 90
F/ F mm 152 152 152 152
Peso / Weight kg 16,7 16,7 22 23
Dimensioni imballo / Packaging dimensions
L/ L mm 1030 1030 1350 1350
P/ P mm 525 525 525 525
H/ H mm 255 255 255 255
Peso / Weight kg 21,4 22,5 30 30
Attacchi connessioni / Connections
Linea liquido / Liquid line Ø mm 6,35 6,35 6,35 9,52
Linea gas / Gas line N.m 9,52 9,52 12,7 15,88
Coppia di serraggio liquido / Liquid’s tightening torque N.m 14,2 - 17,2 14,2 - 17,2 14,2 - 17,2 32,7 - 39,9
Coppia di serraggio gas / Gas’s tightening torque N.m 32,7 - 39,9 32,7 - 39,9 49,5 - 60,3 61,8 - 75,4
Scarico condensa / Condensation discharge Øe mm 20 20 20 20
P
B
A
F
L
D
E
H
C
L1 L2
IT

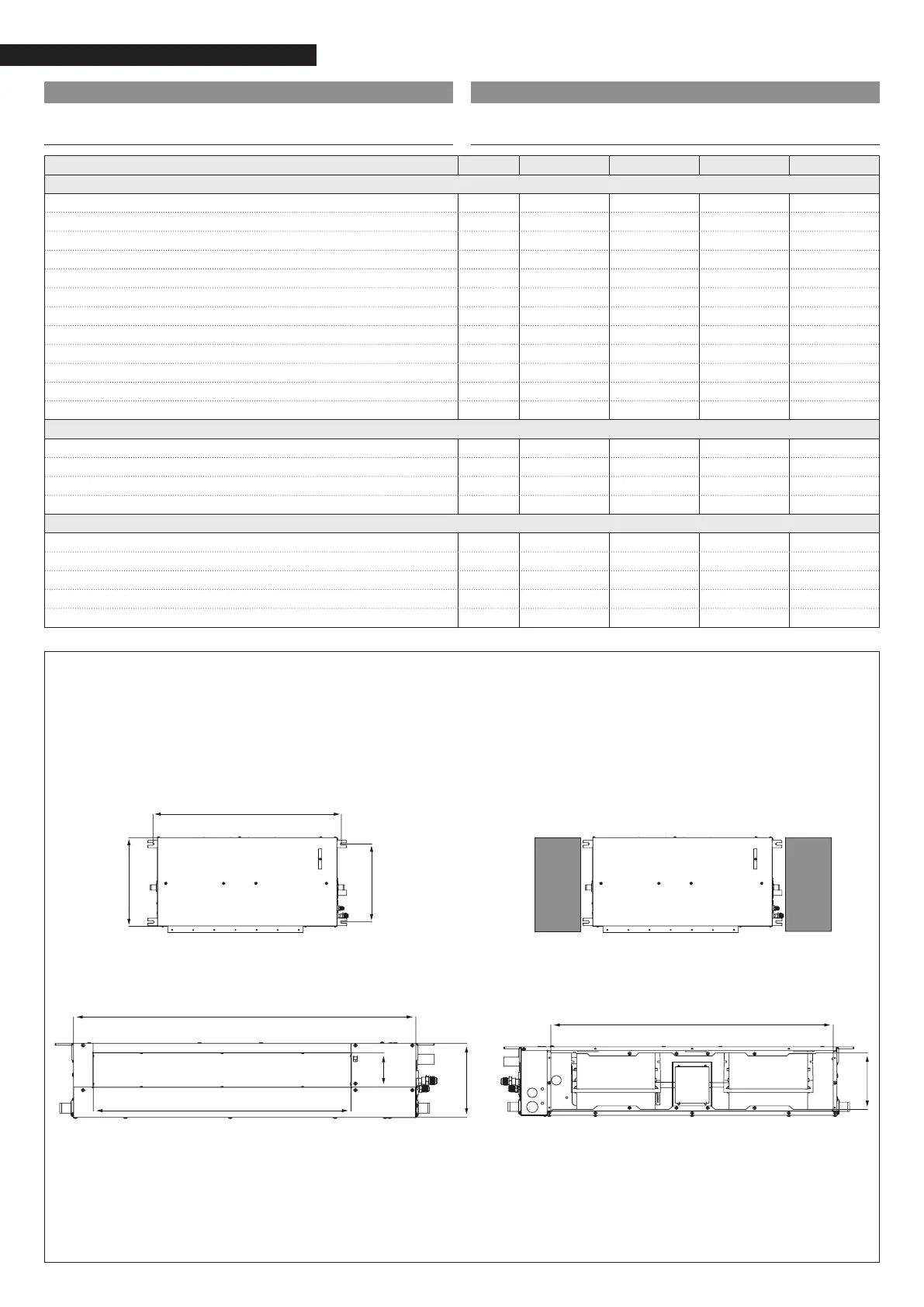

6. Dimensioni
EN
6. Dimensions
