HELIOTERM INVERTER
Doc-0074814 Rev. 0
9
C
CS035
SPARE
T_ACQUA
V10
TERMOSTATO
E_VALVE
FAN_COIL
PRG
LOCK
DL1
COMEVV1V2V3V4
E/I
LN
GDBtech.com
ED
IT

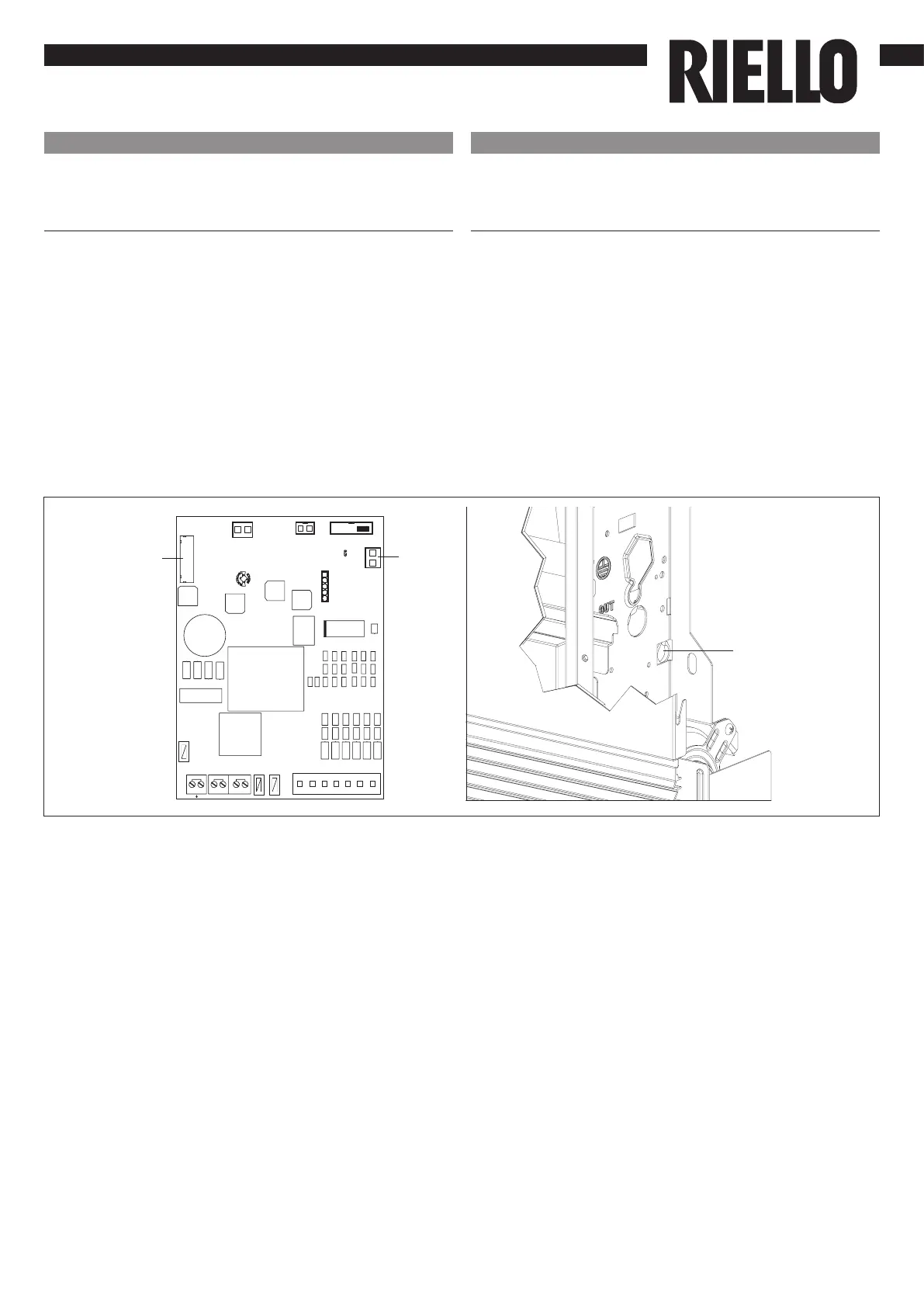

Nel caso si renda necessario invertire la posizione degli
attacchi idraulici della batteria dal lato sinistro a quello
destro dell’apparecchio la scatola dei collegamenti
elettrici viene anch’essa invertita ma essendo il motore
del ventilatore ed il microinterruttore sicurezza griglia
vincolati nella posizione originale si rende necessario
utilizzare l’apposito kit 20069415 disponibile come
accessorio.
Il cavo, dotato di connettori maschio/femmina va collegato
nel lato destro al motore e nel lato sinistro al connettore
rapido del motore presente sulla scheda (rif.D).
Inoltre i due terminali provenienti dal microinterruttore
sicurezza griglia vanno prolungati e connessi nel lato
sinistro al contatto S1 presente sulla scheda (rif.E).
I cavi vanno fatti passare nella parte posteriore
dell’apparecchio attraverso lo specifico foro (rif.C).
Collegamento motore nelle versioni con
attacchi idraulici a destra
EN
In the event one needs to invert the position of the hydraulic
battery connections from the left side to the right side of
the device, the electric connections box is also inverted,
but since the fan motor and the grid safety microswitch
are constrained in the original position, one must use the
special kit 20069415, available as an accessory.
The cable, equipped with male/female connectors, must
be connected on the right side to the motor and on the
left side to the quick connector of the motor present on
the board (ref.D).
Also, the two terminals from the grid safety microswitch
must be extended and connected on the left side to
contact S1 present on the board (ref.E).
The cables are fed through the back of the device through
the specific hole (ref.C).
Water connection on the right side versions
motor connection
