Signalwandler-Kit
2.4 Klemmleistenanschlüsse
2.5 Eingangssignal
Das Eingangssignal kann mühelos dem Hubweg des Servomo-
tors gemäß den nachfolgenden Angaben angepasst werden:
oder bei anderen Anwendungen:
2.6 Einstellung des Wandlers E 5202
 Der Wandler erfordert keine spezielle Einstellung. Er passt
die Position des Servomotors dem Eingangssignal von 0/
4÷20mA (oder 0/2÷10V) durch Kombination mit dem Wert
des Potentiometer wider stands an.
 Der Wandler ist mit einem Trimmer (Totbereich) ausgestat-
tet, der sich auf der Vorderseite befindet. Es wird jedoch
empfohlen, den Trimmer auf den Höchstwert einzustellen,
(TRIM vollständig im Uhrzeigersinn gedreht), um eine zu
häufige Reaktion mit einer unnötigen Neupositionierung des
Servomotors bei einer sehr geringen Änderung des Ein-
gangssignals zu vermeiden.
Der Höchstwert des Totbereichs beträgt 1%, was keiner
Reaktion zur Neupositionierung entspricht, bis die Änderung
des Eingangssignals größer als 0,2 mA (oder 0,1V) (Winkel
von etwa 1°) ist.

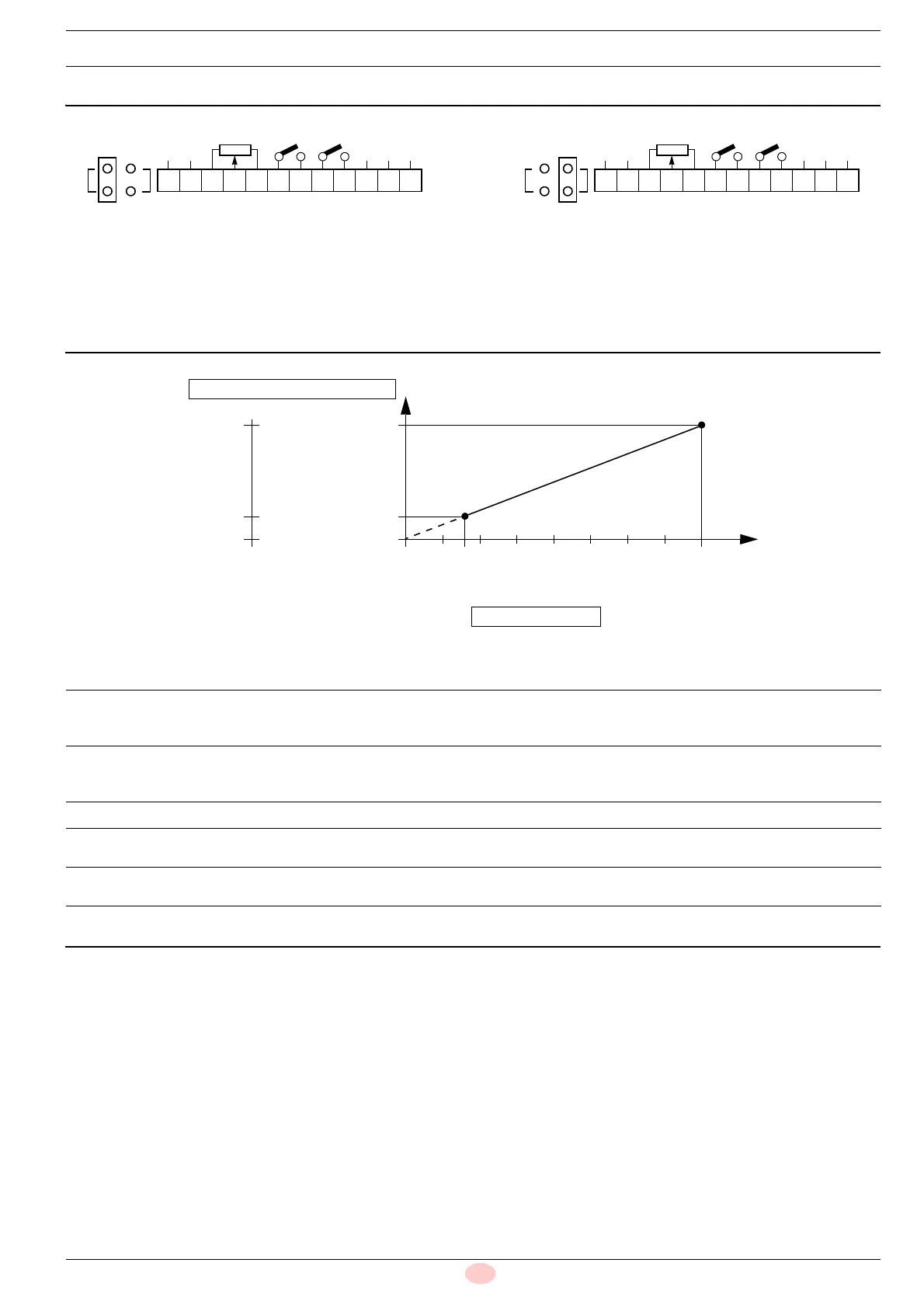

123456789101112
230V N
IN
+-
ANST. ABST.
IN
V mA
123456789101112
115V N
IN
+-
ANST. ABST.
IN
V mA
Werkseinstellung
Stromversorgung: 230V
Eingangssignal: 0/4÷20mA
Optionale Einstellungen (nur bei Bedarf)
Bei einer Stromversorgung mit 115V den Draht von
Klemme 10 zu Klemme 11 versetzen.
Bei einem Eingangssignal von 0/2÷10V die Steck-
brücke zu Klemme V versetzen.
Abb. 2
2040
Stop
20%
100%
0%
[mA]
1020
[V]
POSITION DES SERVOMOTORS
EINGANGSSIGNAL
Mindestleistung
Höchstleistung
Abb. 3
4 ÷ 20mA entsprechen
Position MIN des Servomotors ÷ Position MAX des Servomotors
(Leistung MIN ÷ Leistung MAX)
Siehe Diagramm.
2 ÷ 10V entsprechen
Position MIN des Servomotors ÷ Position MAX des Servomotors
(Leistung MIN ÷ Leistung MAX)
Siehe Diagramm.
0 ÷ 20mA entsprechen
Schließposition des Servomotors ÷ Position MAX des Servomotors
Siehe Diagramm.
0 ÷ 10V entsprechen
Schließposition des Servomotors ÷ Position MAX des Servomotors
Siehe Diagramm.
