Installazione
•
3.1 Installazione del potenziometro
Installare il Kit Potenziometro (da ordinare a parte) facendo
riferimento alle istruzioni fornite a corredo dello stesso.
Verificare il corretto montaggio controllando che la resi-
stenza di 1000 corrisponda esattamente alla corsa MAS-
SIMA del servomotore: angolo di 90° o 130° a seconda del
tipo di bruciatore.
Questa taratura non deve essere modificata.
Collegare il potenziometro a 3 fili direttamente al converti-
tore E 5202, come indicato negli schemi riportati di seguito.
Per il settaggio della posizione di MINIMA, fare riferimento
alla taratura di fabbrica del servomotore indicata nel
manuale a corredo del bruciatore.

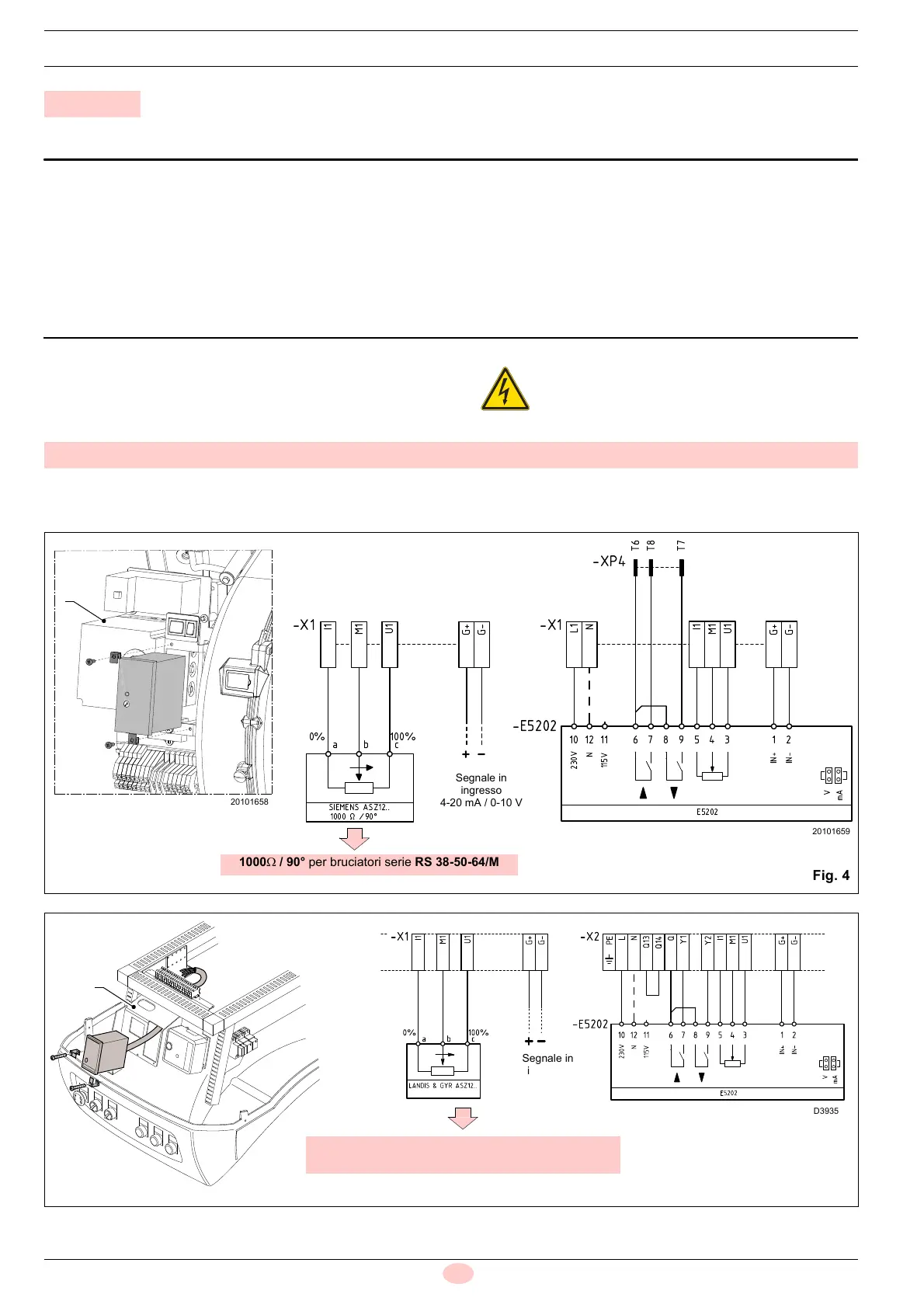

3.2 Installazione Kit convertitore di segnale
I bruciatori sono già predisposti per l’installazione del convertitore
E 5202.
Inserire il convertitore nell’apposito supporto 1)(Fig. 4) o
1)(Fig. 5) e fissarlo con le due viti e staffe fornite a corredo del kit.
Collegare i cavi uscenti all’apposita morsettiera del bruciatore.
Vedere schema elettrico di Fig. 4 o Fig. 5.
3 Installazione
Togliere l’alimentazione elettrica al bruciatore,
agendo sull’interruttore generale dell’impianto.
Codice 3010390
'
( (
)%
*
+
+
,
-
.
/
/
/
'
*
+
+
'.1
-9
#
.
'.
'.
1000 / 90° per bruciatori serie RS 38-50-64/M
20101658
20101659
Fig. 4
Segnale in
ingresso
4-20 mA / 0-10 V
D3935
Segnale in
ingresso
4-20 mA / 0-10 V
1000 / 135° per bruciatori serie RS 300-400-500/M
1000 / 90° per bruciatori serie RS 300-400/P
1
Fig. 5
