Installazione

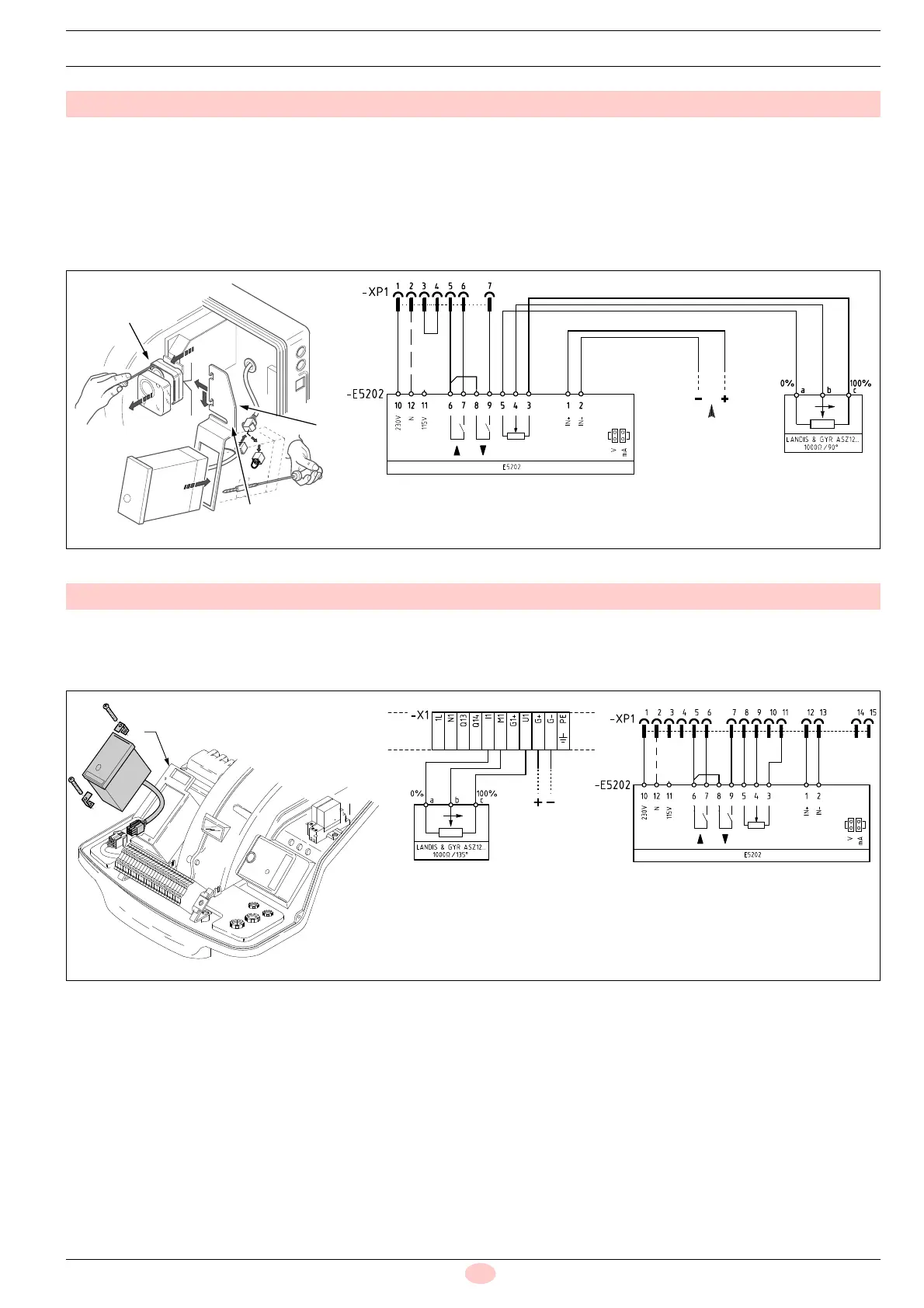

Inserire il convertitore nell’apposito supporto 1)(Fig. 6) e fissarlo
con le due viti e staffe fornite a corredo del kit.
Togliere il coperchio del pressostato 2)(Fig. 6) ed allentare le due
viti di fissaggio fino ad ottenere lo spazio necessario per infilare
la staffa 1)(Fig. 6), agganciandola alle viti stesse.
Durante questa operazione si rende necessario far passare il
cavo del pressostato all’interno della feritoia 3)(Fig. 6).
Scollegare la spina “A” presente sul collegamento bruciatore (da
conservare, necessaria per funzionamento senza kit).
Collegare la spina “B” del convertitore alla relativa presa sul bru-
ciatore.
Vedere schema elettrico di Fig. 6.
Inserire il convertitore nell’apposito supporto 1)(Fig. 7) e fissarlo
con le due viti e staffe fornite a corredo del kit.
Collegare la spina del convertitore alla relativa presa sul brucia-
tore.
Vedere schema elettrico di Fig. 7.
Codice 3010410
Fig. 6
20091804
Segnale in
ingresso
4-20 mA / 0-10 V
2
3
1
20091802
Codice 3010415
Fig. 7
D3936
1
Segnale in
ingresso
4-20 mA / 0-10 V
