Riello E 5202 - Dati Tecnici

2916224
2
I
Kit convertitore di segnale
2.1 Descrizione kit
Il convertitore E 5202 è uno specifico dispositivo dedicato alla ge-
stione di servomotori (pilotati con comando a 3 punti) e al control-
lo della loro posizione quando il segnale in ingresso proveniente
da un dispositivo principale di controllo è un segnale standard
analogico 0/4÷20mA o 0/2÷10V.
Deve essere collegato ad un potenziometro da ordinare a parte
con un codice specifico, come indicato nella Tab. A.
Tab. A
2.2 Dati tecnici
Tab. B

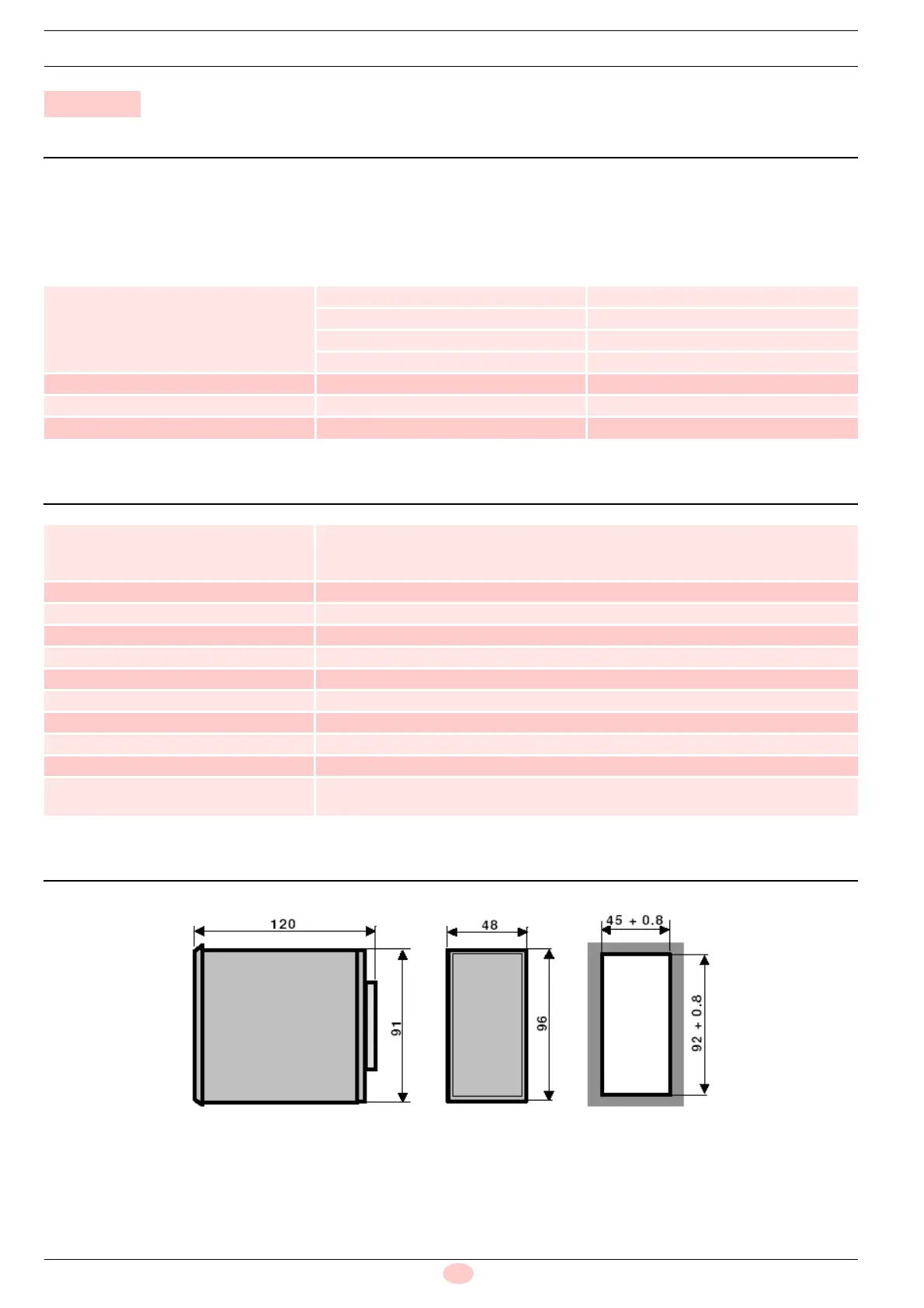

2.3 Dimensioni di ingombro e foratura pannello
2 Kit convertitore di segnale
Codice Kit Convertitore di segnale Applicazione su bruciatori serie Kit potenziometro
3010390
RS 28-38-50 VA 3020072
RS 38-50-64/M 3010109
RS 300-400-500/M 3010402
RS 300-400/P 3010393
3010410 RS 25-34-35-44/M 3010420
3010415 RS 70-100-130-150-160-190-200-250/M 3010416
20074479 RS 310-410-510-610/M 20074487
Segnali in ingresso 0/2÷10V (impedenza 200 k)
0/4÷20mA (impedenza 250 )
selezionabili tramite ponticelli dal retro
Reazione Potenziometro a 3 fili 1÷20 k
Uscita Relè con contatto N.A., portata massima 250Vac 5A
Isteresi (banda morta) Aggiustabile con trimmer frontale ±0,1% a ±1%
Alimentazione elettrica 115Vac / 230Vac 50÷60Hz
Potenza elettrica assorbita 3VA max
Temperatura di funzionamento 50°C max
Temperatura di immagazzinamento -20 ... +70°C
Contenitore Resina ABS autoestinguente
Grado di protezione IP40
Approvazioni CE (EMC secondo EN 50081-1, EN 50082-2)
(Sicurezza elettrica secondo EN 61010-1)
Fig. 1
