Riello E 5202 - Page 5

3
2916224
I
Kit convertitore di segnale
2.4 Collegamenti morsettiera
2.5 Segnale in ingresso
Il segnale di ingresso può essere facilmente adattato alla corsa
del servomotore, come riportato di seguito:
o per altre applicazioni:
2.6 Regolazione del convertitore E 5202
 Il convertitore non richiede una taratura specifica; esso
adatta la posizione del servomotore al segnale di ingresso 0/
4÷20mA (o 0/2÷10V) tramite l’abbinamento al valore della
resistenza del potenziometro.
 Il convertitore è equipaggiato da un trimmer (Banda Morta)
posizionato nel pannello frontale; si raccomanda comunque
di regolare il trimmer al valore massimo, (Trim completa-
mente ruotato in senso orario), per evitare una reazione
troppo frequente con inutile riposizionamento del servomo-
tore nel caso di variazione del segnale di ingresso molto pic-
cola.
Il valore massimo della Banda Morta è 1%, che corrisponde
a nessuna reazione di riposizionamento fino a che la varia-
zione del segnale in ingresso è maggiore di 0,2 mA (o 0,1V)
(angolo di circa 1°).

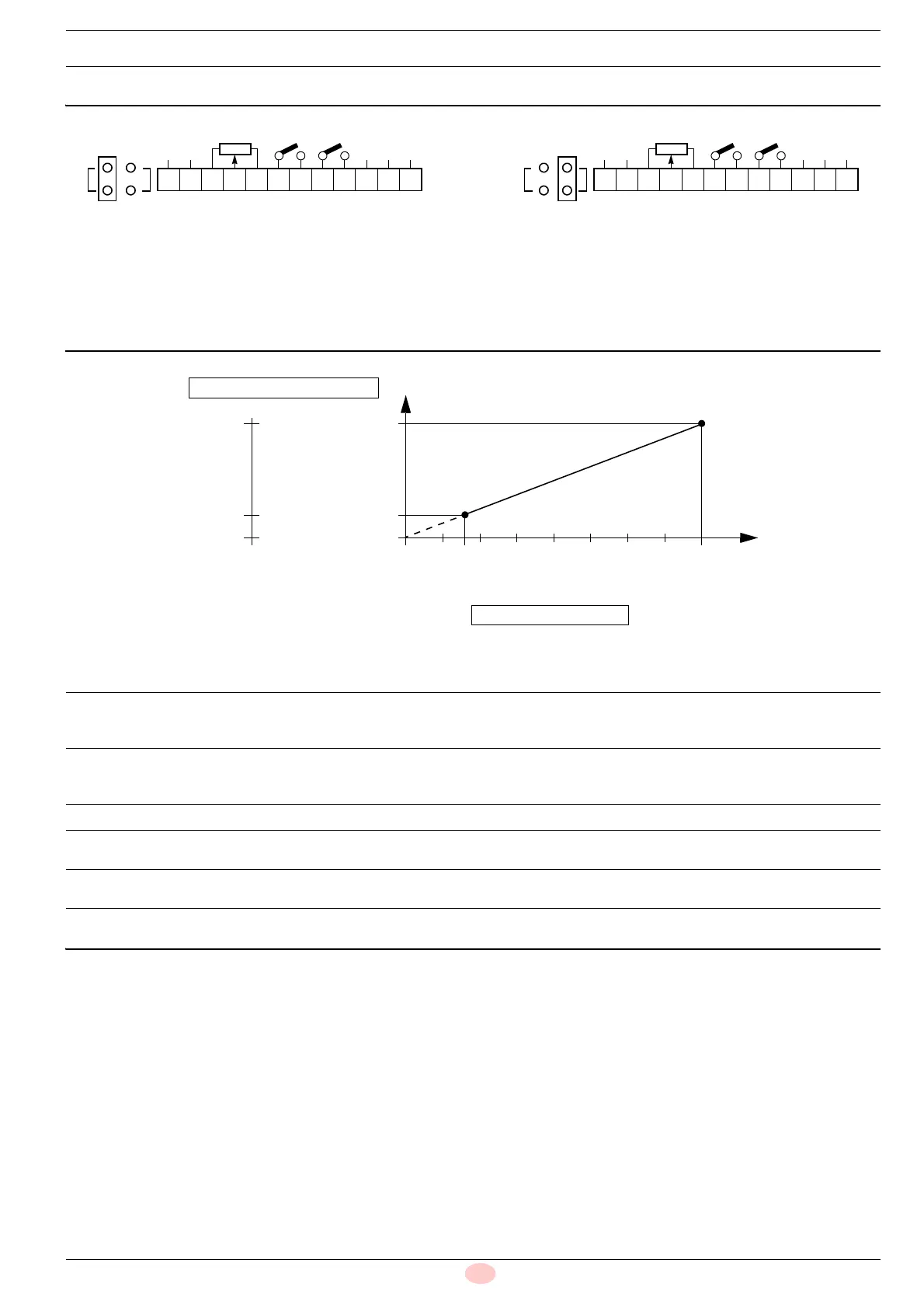

Fig. 2
123456789101112
230V N
IN
+-
INC. DEC.
IN
V mA
1 2 3 4 5 6 7 8 9 101112
115V N
IN
+-
INC. DEC.
IN
V mA
Impostazione di fabbrica
Alimentazione elettrica: 230V
Segnale in ingresso: 0/4÷20mA
Impostazioni opzionali (solo se necessario)
In caso di alimentazione elettrica 115V spostare il filo
dal morsetto 10 al morsetto 11.
In caso di segnale in ingresso 0/2÷10V spostare il pon-
ticello al morsetto V.
Fig. 3
2040
Stop
20%
100%
0%
[mA]
1020
[V]
POSIZIONE SERVOMOTORE
SEGNALE IN INGRESSO
Potenza minima
Potenza massima
4 ÷ 20mA corrispondono a
Posizione di MIN del servomotore ÷ Posizione di MAX del servomotore
(Potenza MIN ÷ Potenza MAX)
Vedere diagramma.
2 ÷ 10V corrispondono a
Posizione di MIN del servomotore ÷ Posizione di MAX del servomotore
(Potenza MIN ÷ Potenza MAX)
Vedere diagramma.
0 ÷ 20mA corrispondono a
Posizione di chiusura del servomotore ÷ Posizione di MAX del servomotore
Vedere diagramma.
0 ÷ 10V corrispondono a
Posizione di chiusura del servomotore ÷ Posizione di MAX del servomotore
Vedere diagramma.
