I
Installazione

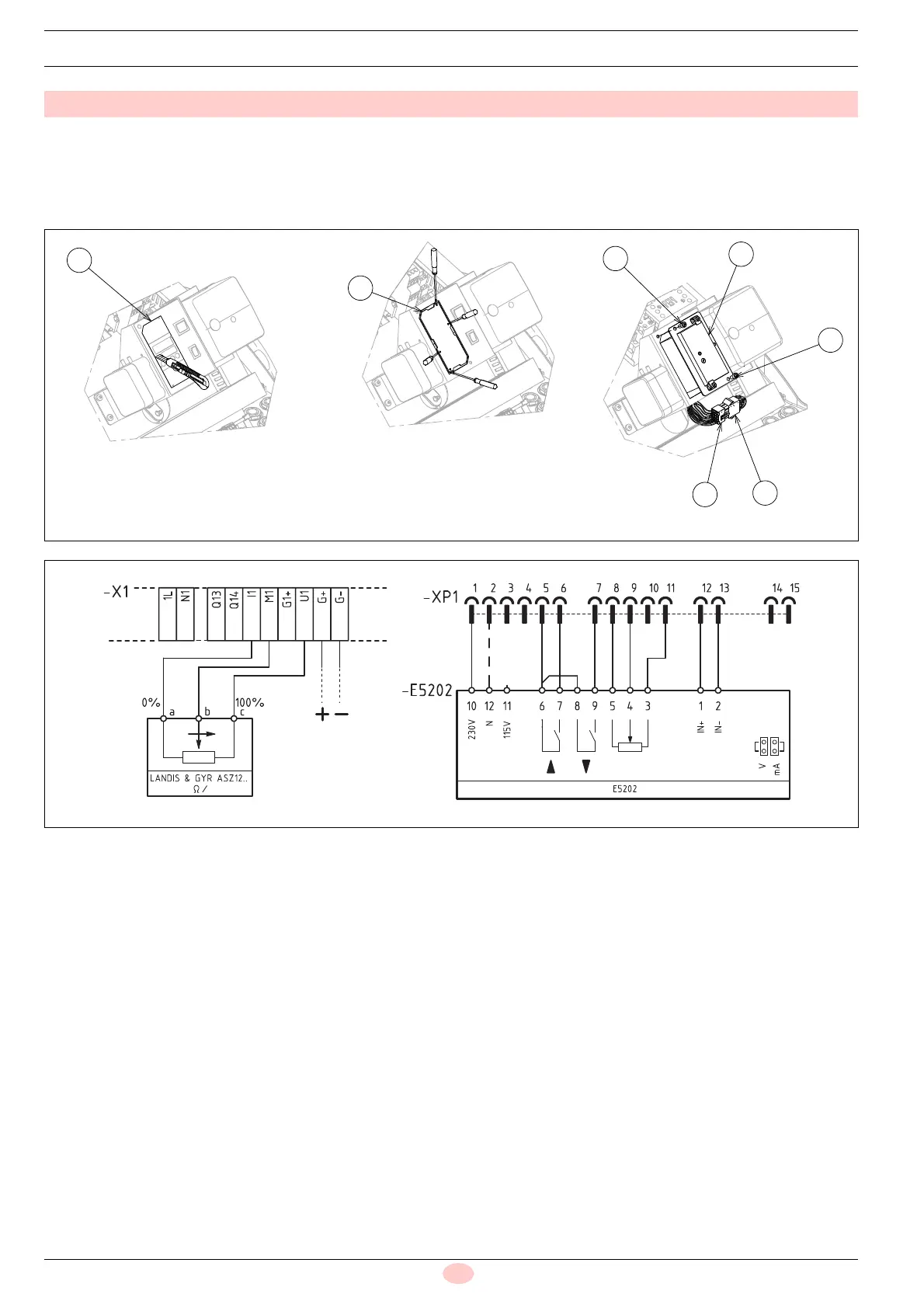

– Tagliare lungo la linea evidenziata in 1)(Fig. 8);
– asportare la piastra di copertura 2)(Fig. 8), facendo leva con
un cacciavite nei quattro punti evidenziati;
– inserire il convertitore 3) nella staffa del bruciatore e fissare
con le 2 viti 4).
Collegamento elettrico:
– collegare la spina 5) uscente dal convertitore alla relati va
presa 6) del bruciatore.
Vedere schema elettrico di Fig. 9.
Codice 20074479
1
2
4
3
4
5
6
Fig. 8
20093518
20093571
20123712
90°
1000
Fig. 9
Segnale in
ingresso
4-20 mA / 0-10 V
20123509
