Installation

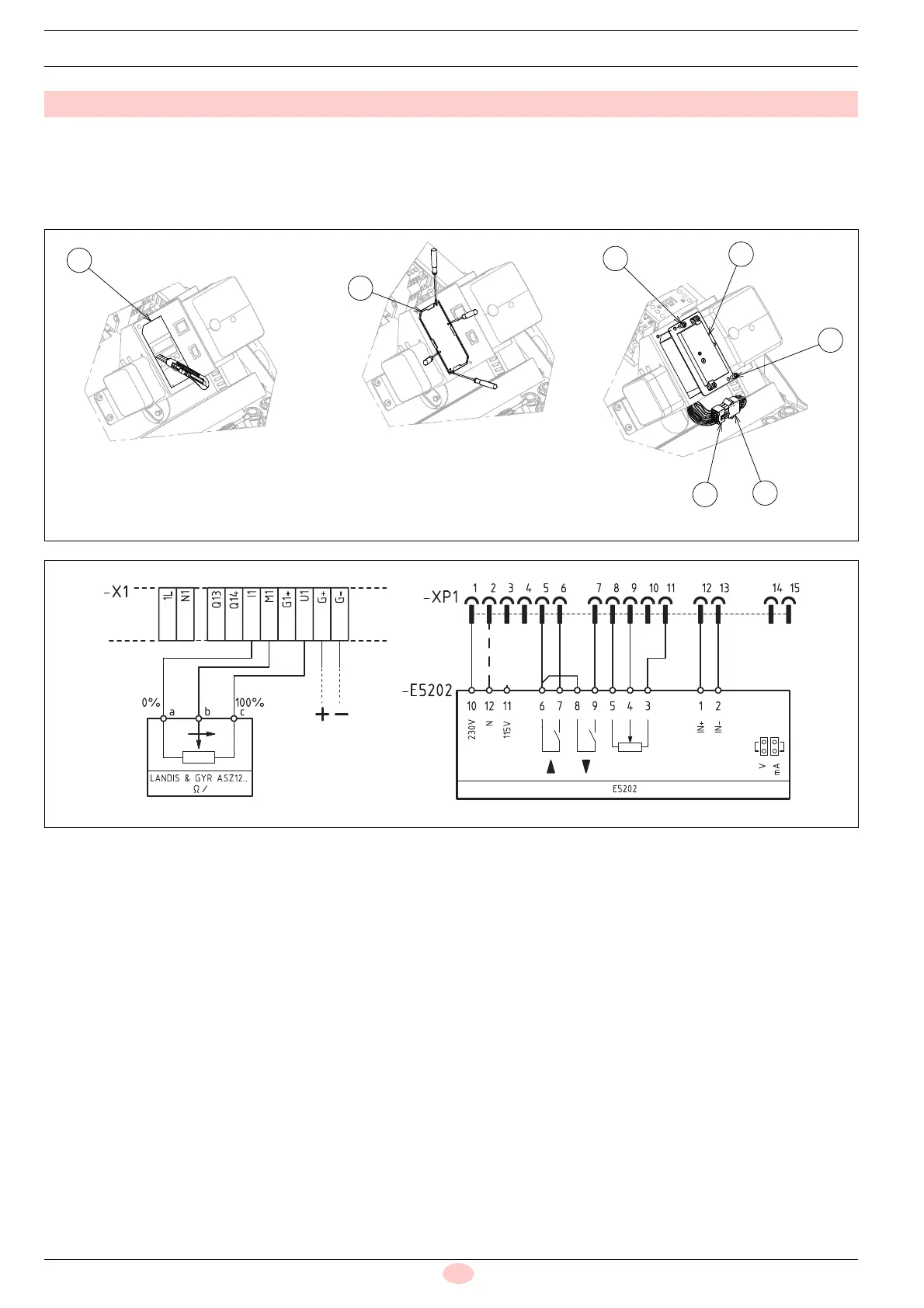

– Entlang der markierten Linie in 1)(Abb. 8) schnitten;
– die Abdeckungsplatte 2)(Abb. 8), entfernen und mit einem
Schraubendreher in den vier genannten Punkte hebeln;
– den Signalwandler 3) in der Brennerhalterung einsetzen und
mit den 2 Schrauben 4) befestigen.
Elektrischer Anschluss:
– den Stecker 5) vom Signalwandler mit der entsprechenden
Steckdose 6) des Brenners entstehen.
Siehe elektrische Diagramm von Abb. 9.
Code 20074479
Abb. 8
20093518
20093571
20123712
Abb. 9
Segnale in
ingresso
4-20 mA / 0-10 V
20123509
