Puesta en funcionamiento, calibración y funcionamiento
5.5 Pérdida de carga

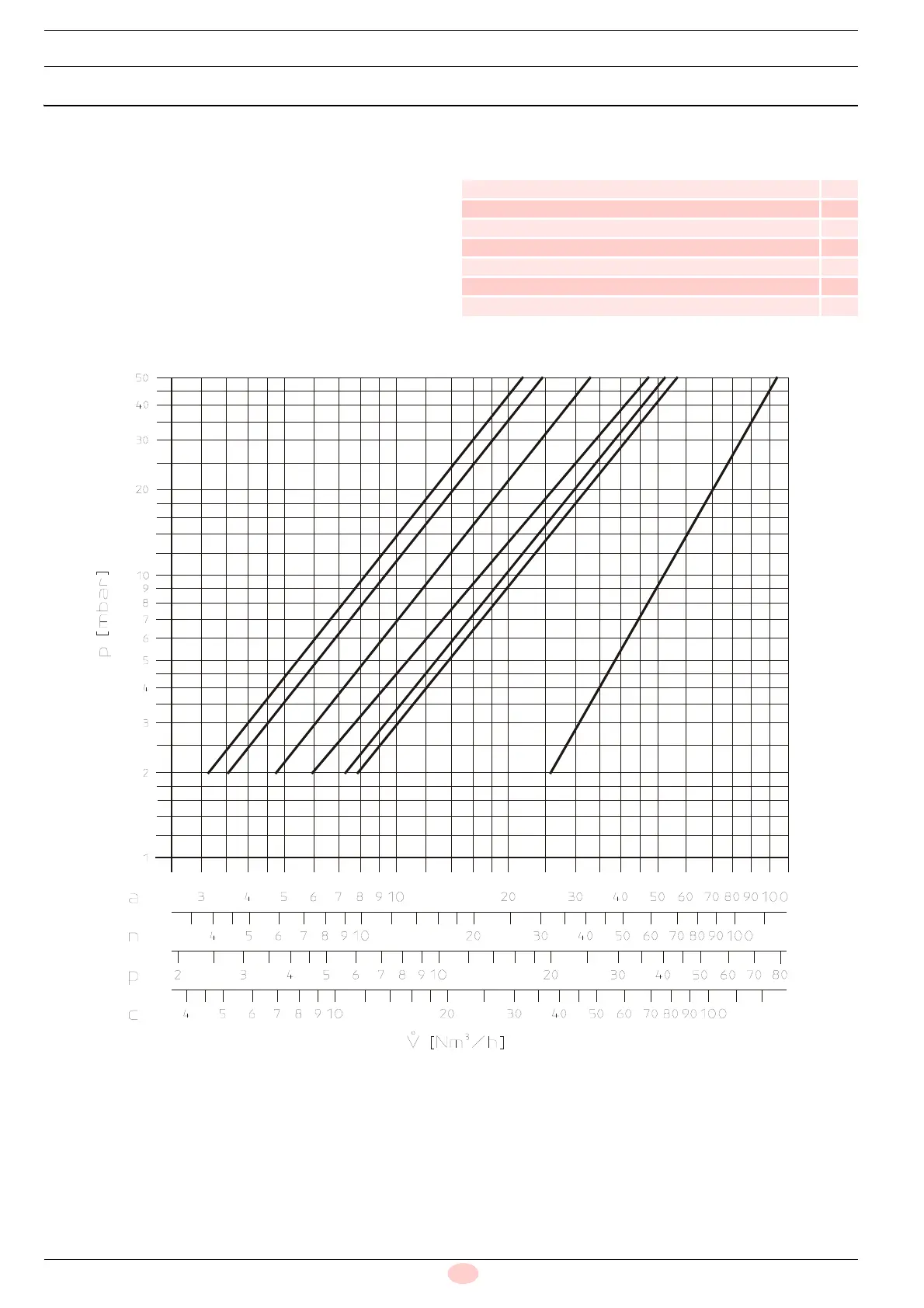

La pérdida de carga p de la rampa se indica en el diagrama
(Fig. 6); las escalas del caudal volumétrico valen respecti-
vamente para:
a aire
n gas natural (G20),
p propano (G30),
c gas de ciudad (G140), solo para aplicaciones no sometidas
a la Directiva Gas (2009/142/CE).
Los valores indicados en el diagrama pueden variar ligeramente
según la regulación del estabilizador de presión.
La presión mínima necesaria en la red se logra sumando a la pre-
sión indicada en el diagrama, las pérdidas de carga del quema-
dor (véase el manual del quemador), y la contrapresión de la
cámara de combustión (véase el manual del generador de calor).
Tab. F
V
°
Rampa de gas
3970539 A
3970084 - 3970540 B
3970537 - 3970538 - 3970541 C
3970542 - 3970556 D
3970534 - 3970557 E
3970543 F
3970582 G
Fig. 6
AB C DEF
G
D4368
