38
INSTALLAZIONE

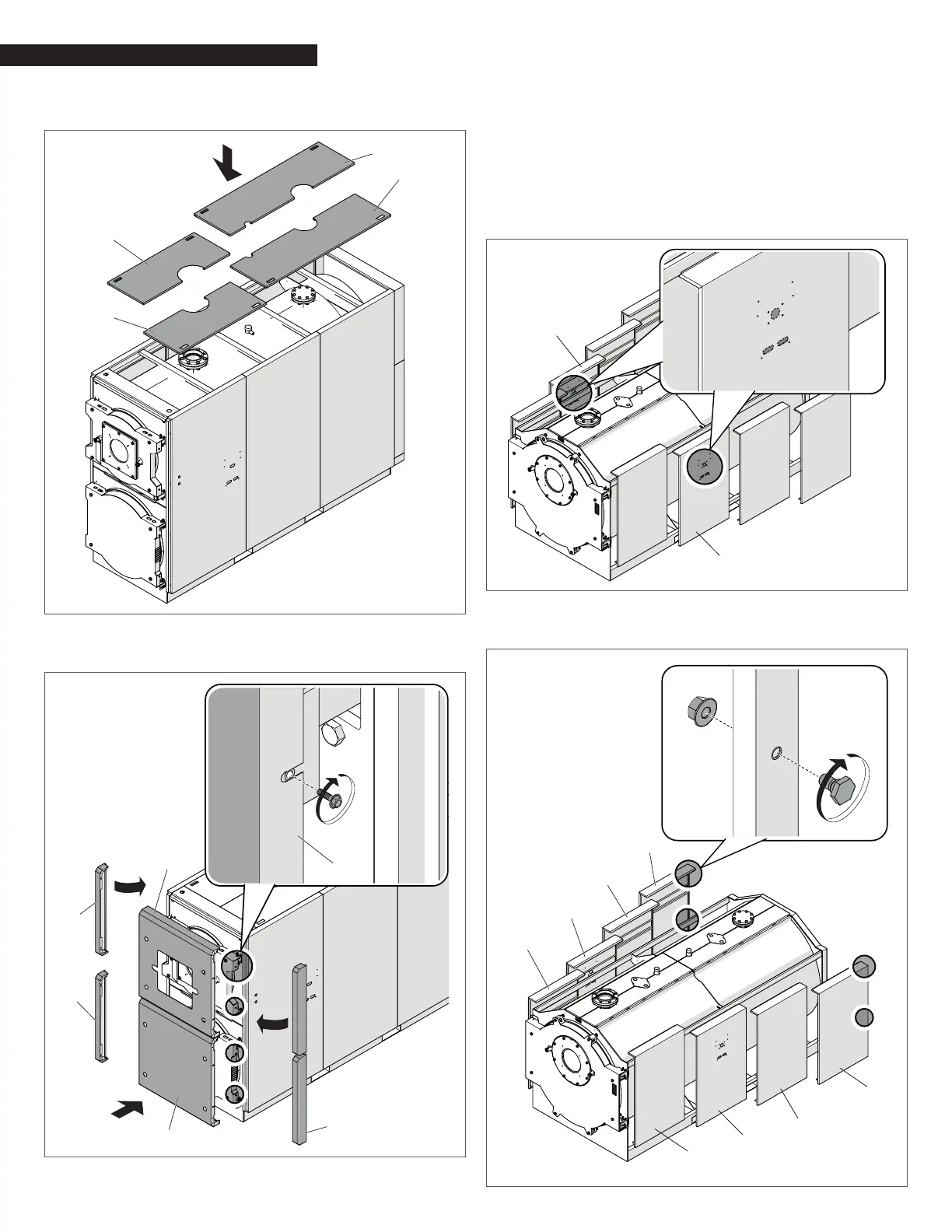

− Montare i pannelli superiori (13, 14, 15, 16)
16
15
13
− Fissare i pannelli frontali (17) e (18) e agganciare i proli la-
terali (19).
19
19
17
19
RTC 8000-RTC 10000
Per il montaggio della pannellatura, procedere come riportato in
seguito:
− Aprire le asole pretranciate poste sul pannello laterale (3) o
(4) (a seconda del lato su cui si desidera installare il quadro
di comando), in corrispondenza dei passacavi “ovali” del
quadro di comando. Il quadro di comando non è fornito
a corredo.
4
3
− Fissare n°4 perni AVP sui fori del lato posteriore dei pannelli
7 e 8; due per pannello.
1
3
7
5
4
6
8
2
