Riello RTC Series - Installazione Della Pannellatura

37
INSTALLAZIONE

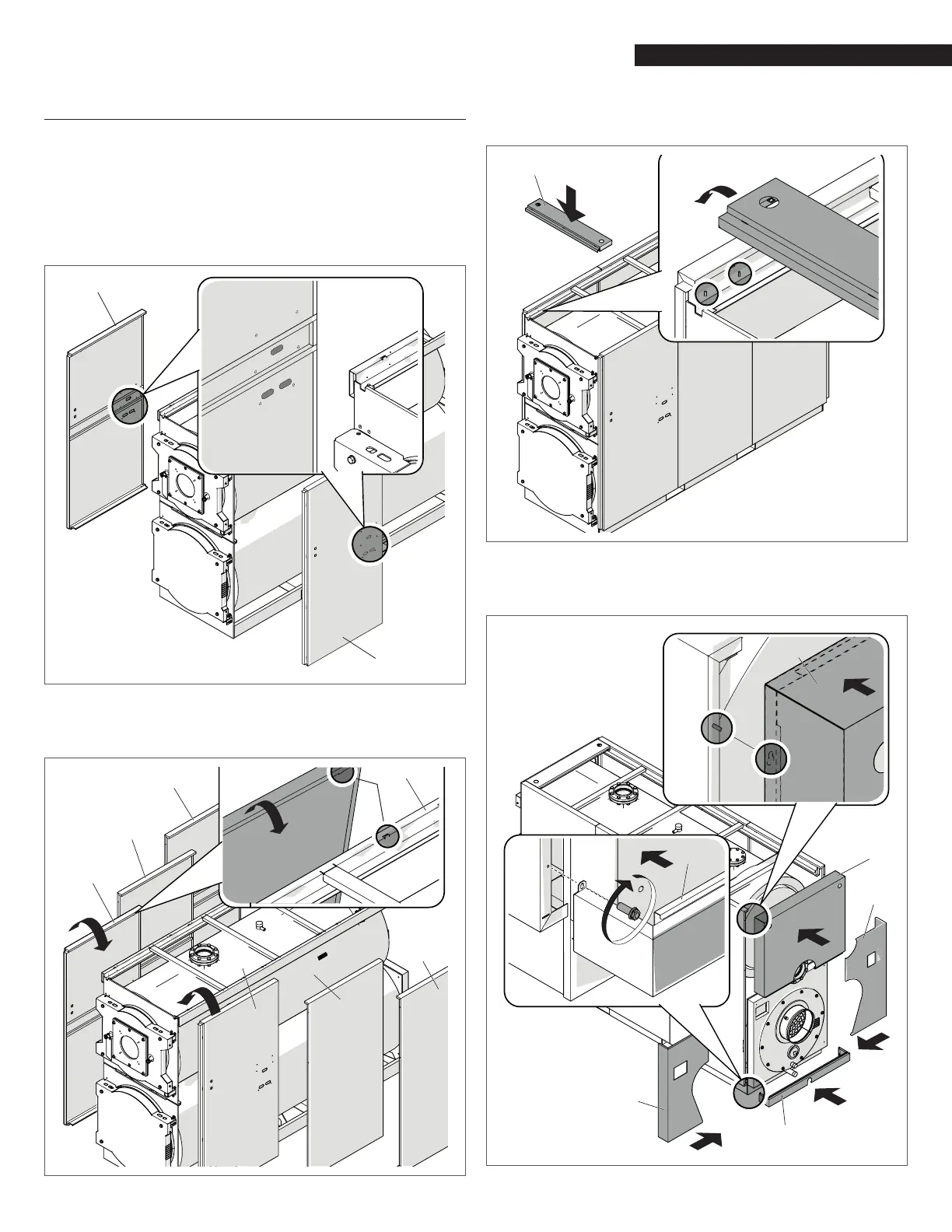

2.13 Installazione della pannellatura
RTC 3000-RTC 4000-RTC 5000-RTC 6000
Per il montaggio della pannellatura, procedere come riportato in
seguito:
− Aprire le asole pretranciate poste sul pannello laterale (2) o
(3) (a seconda del lato su cui si desidera installare il quadro
di comando), in corrispondenza dei passacavi “ovali” del
quadro di comando. Il quadro di comando non è fornito
a corredo.
3
2
− Agganciare i pannelli laterali (2, 3, 4, 5, 6, 7) ai longheroni
superiori (1) della caldaia facendo attenzione a far entrare
le spine nelle sedi presenti nel pannello.
1
2
5
3
7
4
6
− Agganciare il pannello superiore anteriore (8) nei perni
predisposti.
8
− Agganciare il pannello posteriore superiore (9), ssare con
2 viti il prolo posteriore inferiore (10) e successivamente
agganciare i pannelli posteriori inferiori (11) e (12).
9
11
10
10
12
10
