64

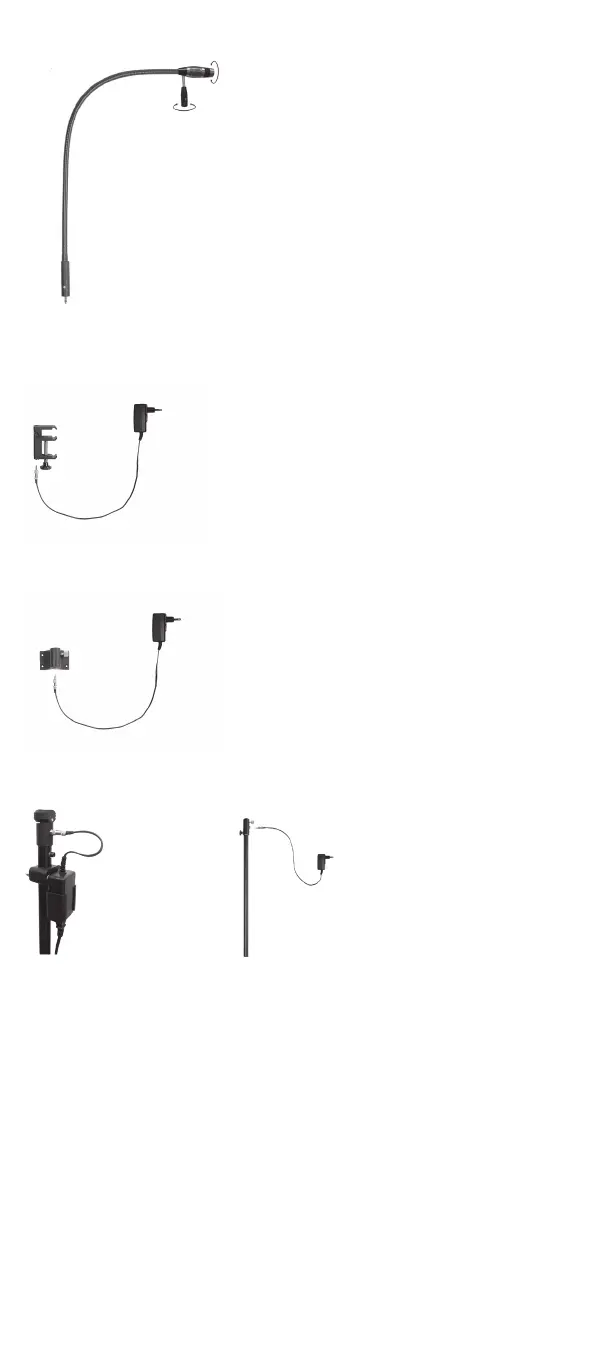

Lampada
Modello da tavolo
Modello da parete
Ri-magic HPLED 6252 ri-magic HPLED 6250
2.2. Finalità
La lampada diagnostica universale Riester ri-magic® HPLED è progettata per l‘illumina-
zione a scopo diagnostico in tutti i settori della medicina. Fornisce un‘illuminazione di circa
130.000 lux a una distanza di 400 mm.
3. Istruzioni di montaggio prima della configurazione iniziale
3.1. ri-magic®HPLED modello da tavolo
Collegare il morsetto universale (1) al tavolo o alla guida da parete usando la vite di rego-
lazione (2). Inserire il contatto del polo della lampada (4) nel foro del morsetto universale
dall‘alto e stringerlo con la vite zigrinata (5). Introdurre connettore del cavo (6) dell‘ali-
mentatore (7) dal basso nella presa (8) fino a percepire uno scatto di innesto. Inserire il
trasformatore (7) nella presa. La lampada è ora funzionante.
3.2. ri-magic®HPLED modello da parete
Tenere il supporto da parete (1a) nella posizione desiderata sulla parete e contrassegnare
4 fori per i tasselli / fissaggi. Rimuovi il montaggio a parete e praticare i 4 fori contras-
segnati. Inserire i tasselli/ fissaggi nel muro. Attaccare il supporto da parete estringere.
Inserire la lampada (4) dall‘alto nel supporto e fissarla con la vite di bloccaggio (3a) posta
lateralmente. Inserire il connettore del cavo (6a) dell‘alimentatore (7a) nella presa (8a) dal
basso, fino a sentire uno scatto. Collegare il trasformatore (7a) alla presa. La lampada è
ora funzionante.
