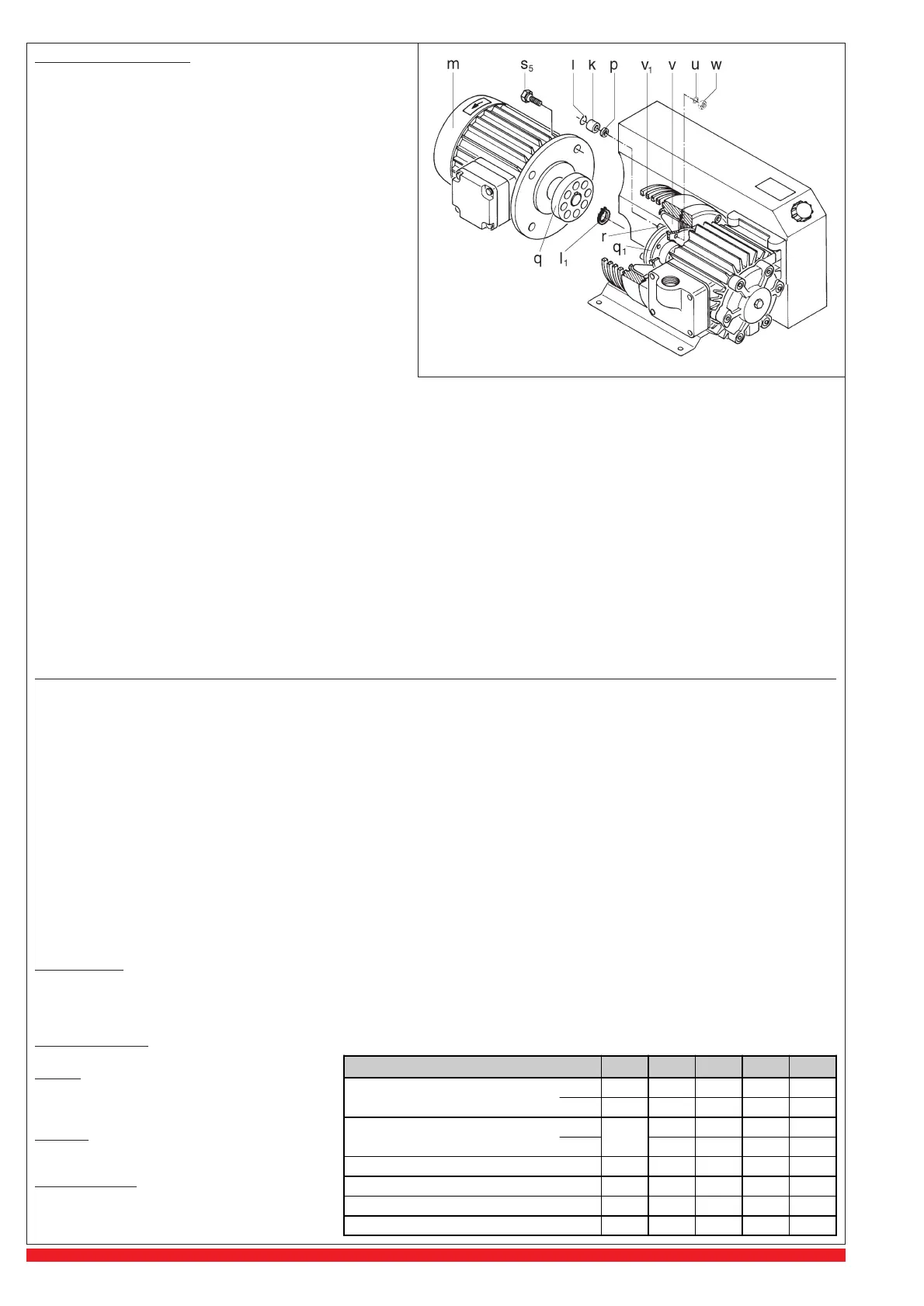

Rietschle VCA 15 - Page 20


/ PM6
VCA / VCE 15 25 40 60 100
dB(A)
50 Hz 61 62 65 66 69
60 Hz 63 63 67 69 71
kg
3~
37
40 50 60 78
1~ 45 53 63 -
mm 461 461 508 578 652
mm 321 329 381 391 443
mm 270 270 270 270 310
l0,46 1 2 2 4
Fejl og deres afhjælpning
1. Vakuumpumpe stopper fordi motorværn slår fra:
1.1 Forsyningsnettets data og motordata passer ikke.
1.2 Motor er ikke korrekt forbundet.
1.3 Motorværn er ikke korrekt indstillet.
1.4 Motorværn kobler for hurtigt ud.
Afhjælpning: anvend motorværn med tidsforsinket udkobling
efter VDE 0660 del 2 hhv IEC 947-4.
1.5 Vakuumpumpe eller olie er for kold.
1.6 Olie har for høj viskositet.
1.7 Olieseparationsfiltre er snavsede.
1.8 Der er for højt modtryk på pumpes afgangsside.
2. Kapacitet er for lille:
2.1 Indsugningsfilter er snavset.
2.2 Rørledninger er for lange eller for tynde.
3. Sluttryk (max vakuum) kan ikke opnås:
3.1 Utætheder i rør eller system.
3.2 Forkert olieviskositet.
4. Vakumpumpe bliver for varm:
4.1 Omgivelsestemperatur eller den indsugede luft er for varm.
4.2 Køleluftsstrøm bliver blokeret.
4.3 Fejl som under 1.6, 1.7, og 1.8.
5. Afgangsluft indeholder synlig olietåge:
5.1 Olieudskilleselementer er ikke korrekt monteret.
5.2 Der anvendes en forkert olietype.
5.3 Fejl som under 1.7, 1.8, 4.1 og 4.2..
6. Vakuumpe støjer unormalt:
Det er normalt at pumper i et par minutter efter start har støj fra lameller, denne støj forsvinder når pumpe bliver varm.
6.1 Koblingsgummi er slidt (se vedligehold og reparation).
6.2 Pumpehus er slidt (bølger i cylinder).
Afhjælpning: lad pumpe hovedreparere hos os eller hos autoriseret reparatør.
6.3 Reguleringsventil (tilbehør) „hopper“.
Afhjælpning:udskift ventil.
6.4 Lameller er defekte.
6.5 Fejl som under 1.6 og 1.7.
7. Vand i olie:
7.1 Pumpe suger vand: monter vandudskiller på sugeside
7.2 Pumpe suger en større mængde vanddamp end gasballastventil er konstrueret til.
Afhjælpning: spørg leverandør om mulighed for større gasballastventil.
7.3 Pumpe arbejder så kort tid, at driftstemperatur ikke opnås.
Afhjælpning: Lad pumpen køre med droslet sugeside indtil olie er klar igen.
Appendiks:
Servicearbejde: Ved reparationer på opstillingsstedet skal motor frakobles forsyningsnet af El installatør i henhold til stærkstrømsreglementet for
at undgå utilsigtet start.
Ved reparationer anbefales at arbejde udføres af os, eller af os godkendte serviceværksteder, især ved garantireparationer. Adresser på disse
opgives af os.
Efter udført reparation iagttages forholdsregler som nævnt under „installation“ og „drift“.
Flytning af maskine: Ved løft anvendes de monterede løfteøjer. Er der ikke løfteøje på motor løftes denne med en strop.
Vægt fremgår af nedenstående tabel.
Lagring: Vakuumpumpen oplagres i tør omgivelse med
normal luftfugtighed. Ved en oplagringstid på over 3
måneder anbefales det at pumpen påfyldes speciel
konserveringsolie.
Skrotning: Sliddele er specialaffald (se reservedels-
liste) og skal bortskaffes efter gældende nationale
regler.
Reservedelslister: E 150 ➝ VCA 15 - VCA 100
E 154 ➝ VCE 15 - VCE 100
1.2001
Støjniveau (max.)
Vægt (max.)
Længde
Bredde
Højde
Oliemængde
