Manuel – Rinnai Condensing Water Heaters 47
to side
to front
to top
to floor/ground

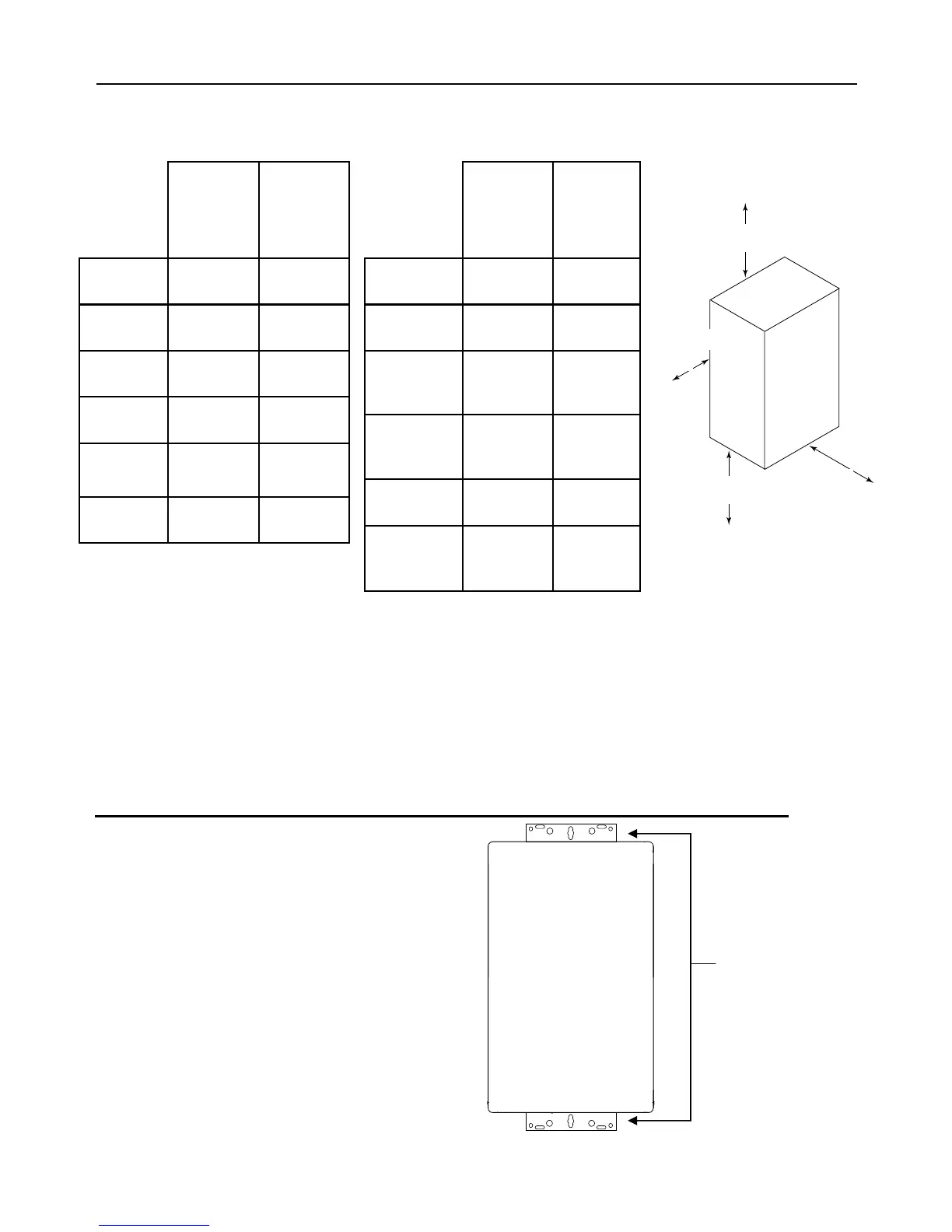

Écartements par rapport à l'appareil
1. Identifiez l'emplacement d'installation et confirmez que
là les espacements requis seront respectés.
2. Fixez bien le chauffe-eau au mur en utilisant n'importe
lesquels des trous des supports d'installation murale
placés en haut et en bas du chauffe-eau. Assurez-vous
que la résistance des fixations est suffisante pour
supporter le poids de l'appareil. Reportez-vous au
poids des modèles de chauffe-eau dans la section des
spécifications.
Fixation du chauffe-eau
Supports
d'installation
murale
* 4 pouces (102 mm) pour zone confinée ; 1 pouce (26 mm) pour zone ouverte.
L'espacement pour des interventions doit faire 24 pouces (61 cm) sur l'avant du chauffe-eau.
Pour installation en placard : espacement de 6 pouces (152 mm) à l'avant.
** 0 pouces des composants de ventilation et de la canalisation de vidange condensat.
Vers le haut
Sur le côté
Vers le sol
Vers l'avant
Jusqu'à
matières
combus-
tibles
Jusqu'à
matières
combus-
tibles
Dessus du
chauffe-eau
12 inches
(305 mm)
2 inches
(51 mm)
Arrière du
chauffe-eau
0 (zero) 0 (zero)
Avant du
chauffe-eau
6 inches
(152 mm)
6 inches
(152 mm)
Côtés du
chauffe-eau
2 inches
(51 mm)
1/2 inch
(13 mm)
Par rapport
au plancher/
sol
12 inches
(305 mm)
2 inches
(51 mm)
Ventilation
4 inches * 0 (zero)
Jusqu'à
matières
combus-
tibles
Jusqu'à
matières
combus-
tibles
Dessus du
chauffe-eau
12 inches
(305 mm)
2 inches
(51 mm)
Arrière du
chauffe-eau
0 (zero) 0 (zero)
Le devant
(le Pan-
neau)
24 inches
(610 mm)
0 inches
(0 mm)
Côtés du
chauffe-eau
6 inches
(152 mm)
1/8 inch
(3.2 mm)
Par rapport
au plancher/
sol
12 inches
(305 mm)
2 inches
(51 mm)
Le devant
(l'Echappem
ent)
24 inches
(610 mm)
24 inches
(610 mm)
RC80HPi, RC98HPi RC80HPe, RC98HPe
