Manuel d'installation et d’utilisation – RV53i & RV53e 57

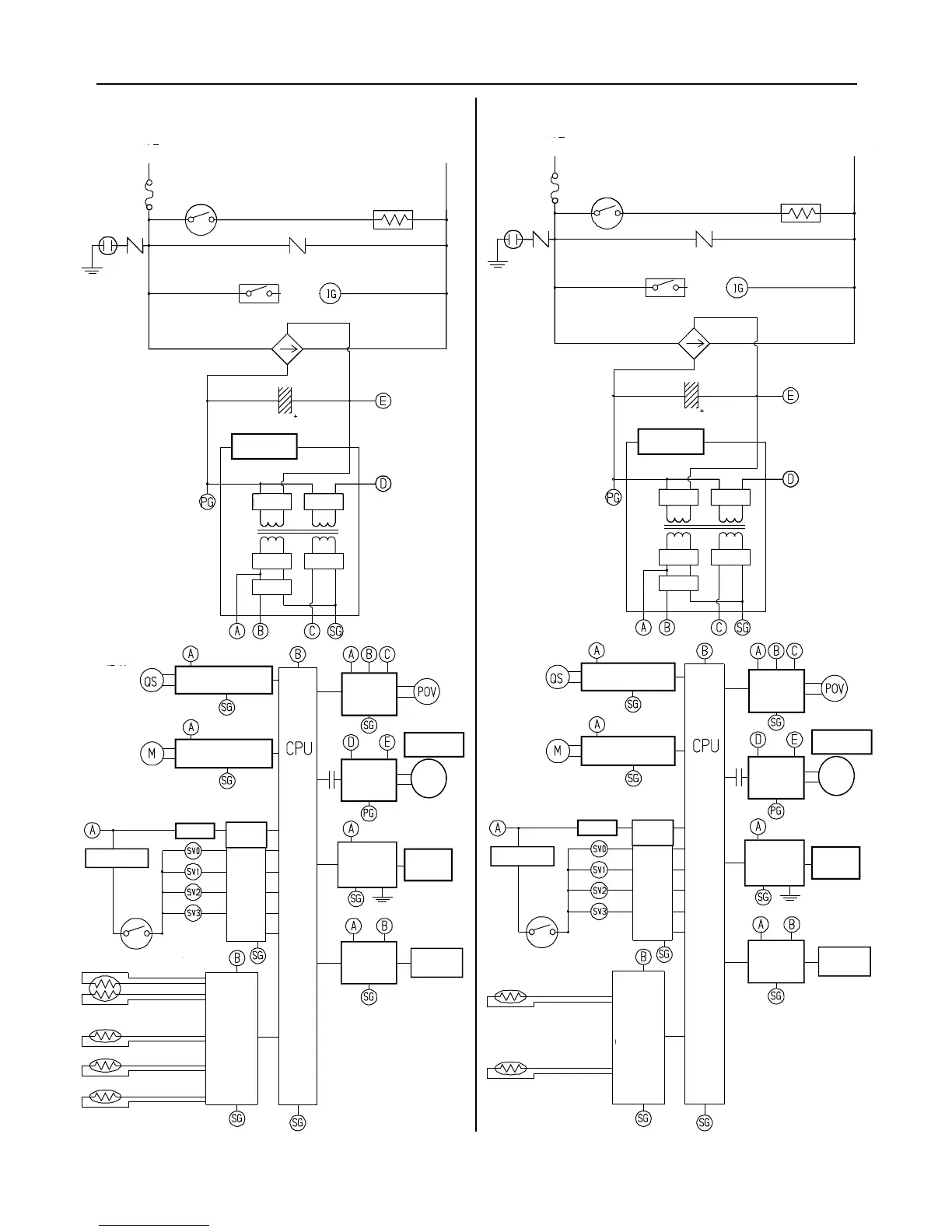

Diagramme en escalier
PHASE
NEUTRE
CONTACT DE
DÉTECTION DE GEL
FUSIBLE 3 A
ANTI-FOUDRE
ANTI-FOUDRE
TERRE
VARISTOR
VARISTOR
RELAIS 1
ALLUMAGE
ALIMENTATION À
DÉCOUPAGE
12 V CC
170 V CC
40 V CC
12,6 V
5 V CC
DÉTECTEUR
D'ÉCOULEMENT
ÉLECTRO-
VANNE À
MODULATION
CIRCUIT D'ALIMEN-
TATION D'ÉLECTRO-
VANNE À
MODULATION
CIRCUIT
DÉTECTEUR D'ÉCOULEMENT
DISPOSITIF DE CON-
TRÔLE D'ÉCOULEMENT
CIRCUIT DISPOSITIF DE
CONTRÔLE D'ÉCOULEMENT
CIRCUIT DE
THERMIS-
TANCE
CIRCUIT DE
CONTRÔLEUR À
DISTANCE
CONTRÔLEUR À
DISTANCE
THERMISTANCE D'ÉCHA-
GEUR THERMIQUE
THERMISTANCE DE
SORTIE D'EAU
INTERRUPT-
EUR DE
SURCHAUFFE
CIRCUIT DE
DÉTECTION DE
FLAMME
CIRCUIT DE
COM-
MANDE
D'ÉLEC-
TROVANNE
ÉLECTRODE
DE FLAMME 1
RELAIS 1
CIRCUIT DE
COMMANDE
DE RELAIS
CIRCUIT DE
COMMANDE DE
VENTILATEUR
UNITÉ
CENTRA-
LE DE
TRAITEME
NT
FUS THER.
VEBTILATEUR DE
COMBUSTION
VENTI-
LATEUR
TERRE
RV53i RV53e
PHASE
NEUTRE
CONTACT DE
DÉTECTION DE GEL
FUSIBLE 5 A
ANTI-FOUDRE
ANTI-FOUDRE
TERRE
VARISTOR
VARISTOR
RELAIS 1
ALLUMAGE
ALIMENTATION À
DÉCOUPAGE
12 V CC
170 V CC
40 V CC
12,6 V
5 V CC
DÉTECTEUR
D'ÉCOULEMENT
ÉLECTRO-
VANNE À
MODULATION
CIRCUIT D'ALIMEN-
TATION D'ÉLECTRO-
VANNE À
MODULATION
CIRCUIT
DÉTECTEUR D'ÉCOULEMENT
DISPOSITIF DE CON-
TRÔLE D'ÉCOULEMENT
CIRCUIT DISPOSITIF DE
CONTRÔLE D'ÉCOULEMENT
THERMISTANCE DE
TEMPÉRATURE D'AIR
CIRCUIT DE
THERMIS-
TANCE
CIRCUIT DE
CONTRÔLEUR À
DISTANCE
CONTRÔLEUR
À DISTANCE
THERMISTANCE D'ÉCHA-
GEUR THERMIQUE
THERMISTANCE DE
SORTIE D'EAU 1
INTERRUPT-
EUR DE
SURCHAUFFE
CIRCUIT DE
DÉTECTION DE
FLAMME
CIRCUIT DE
COM-
MANDE
D'ÉLEC-
TROVANNE
ÉLECTRODE
DE FLAMME 1
CIRCUIT DE
COMMANDE
DE RELAIS
CIRCUIT DE
COMMANDE DE
VENTILATEUR
UNITÉ
CENTRA-
LE DE
TRAITEME
NT
FUS THER.
THERMISTANCE DE SORTIE
D'EAU 2
THERMISTANCE DE
BRÛLEUR
VEBTILATEUR DE
COMBUSTION
VENTI-
LATEUR
TERRE
RELAIS 1
