Manuel d'installation et d’utilisation – RV53i & RV53e 47

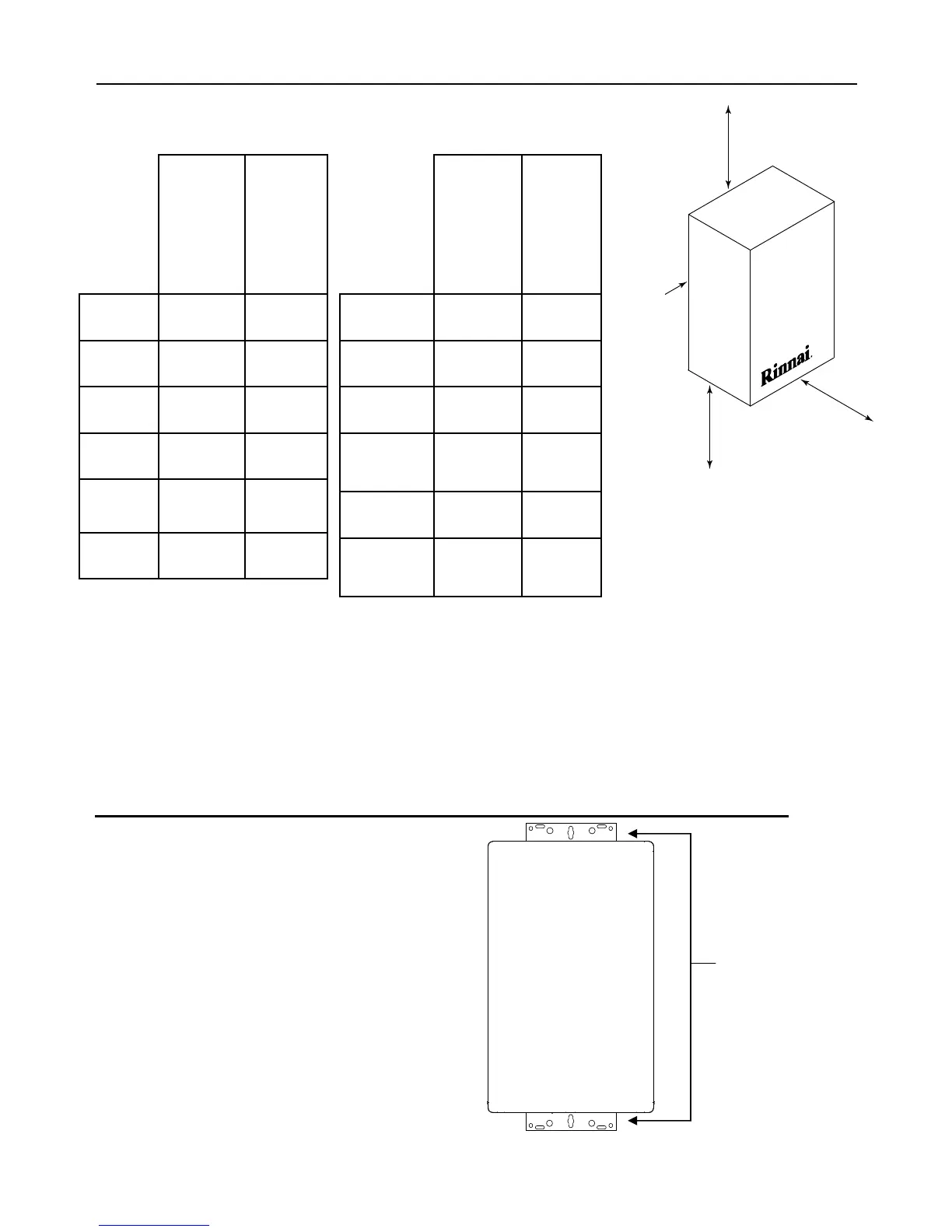

Écartements par rapport à l'appareil
1. Identifiez l'emplacement d'installation et confirmez que
là les espacements requis seront respectés.
2. Fixez bien le chauffe-eau au mur en utilisant n'importe
lesquels des trous des supports d'installation murale
placés en haut et en bas du chauffe-eau. Assurez-vous
que la résistance des fixations est suffisante pour
supporter le poids de l'appareil. Reportez-vous au
poids des modèles de chauffe-eau dans la section des
spécifications.
Remarque : Les chauffe-eau de Rinnai doit être installé
dans une position verticale. N'installez pas à l'envers ou
sur ce côté.
Fixation du chauffe-eau
Supports
d'installation
murale
Jusqu'à
matières
combustibles
Jusqu'à
matières
non-
combustibles
Dessus du
chauffe-eau
6 pouces *
(152 mm)
2 pouces *
(51 mm)
Arrière du
chauffe-eau
0 (zero) 0 (zero)
Avant du
chauffe-eau
6 pouces
(152 mm)
6 pouces
(152 mm)
Côtés du
chauffe-eau
2 pouces
(51 mm)
1/2 pouce
(13 mm)
Par rapport
au plancher/
sol
12 pouces
(305 mm)
12 pouces
(305 mm)
Ventilation
0 (zero) 0 (zero)
L'espacement pour des interventions doit faire 24 pouces (610 mm) sur l'avant du chauffe-eau.
Pour installation en placard : espacement de 6 pouces (152 mm) à l'avant.
to side
to front
to top
to floor/ground
Vers le haut
Sur le
côté
Vers le sol
Vers
l'avant
RV53i RV53e
Jusqu'à
matières
combustibles
Jusqu'à
matières
non-
combustibles
Dessus du
chauffe-eau
12 pouces
(305 mm)
2 pouces
(51 mm)
Arrière du
chauffe-eau
0 (zero) 0 (zero)
Le devant (le
Panneau)
24 pouces
(610 mm)
0 (zero)
Le devant
(l'Echappem
ent)
24 pouces
(610 mm)
24 pouces
(610 mm)
Côtés du
chauffe-eau
6 pouces
(152 mm)
1/8 pouce
(3,2 mm)
Par rapport
au plancher/
sol
12 pouces
(305 mm)
2 pouces
(51 mm)
* 0 pouces des composants de ventilation et de la canalization de vidange condensate.
