Riobel Kit 2 - Kit #4: Thermostatic System with 4 Body Jets, Hand Shower, and Shower Head

9

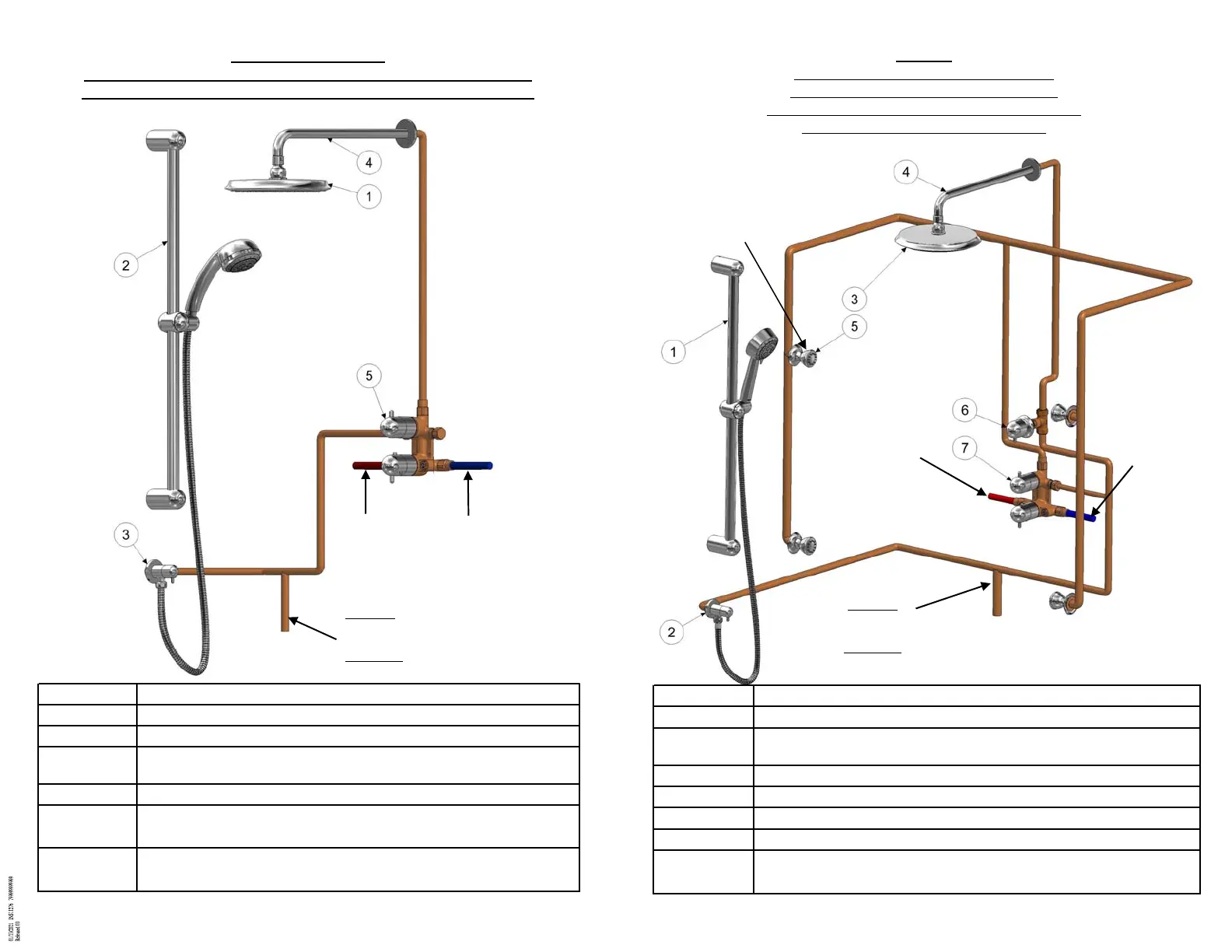

Kit #3 / Kit #342
Thermostatic system with hand shower on rail and shower head /
Système thermostatique avec douchette sur rail et tête de douche
# Description
1
Show er head w ith sw ivel / Tête de douche avec pivot
2
Hand show er on rail / Douchette sur rail
3
Supply elbow w ith shut-off valve / Coude de raccordement avec
contrôle de volume
4 Show er arm / Bras de douche
5 (Kit #3)
½" thermostatic valve w ith shut-off valve / Valve thermostatique ½"
avec contrôle de volume
5 (Kit #342)
½" thermostatic / pressure balance valve w ith shut-off valve / Valve
thermostatique / pression équilibrée ½" avec contrôle de volume
Optional:
Mixed water for bidet or others.
Facultatif :
Eau mélangée pour bidet ou autres.
Hot /
Chaud
Cold /
Froid
Gui-22 rev 09 03/2012
10
Cold
(¾" pipe) /
Froid
(tuyau ¾")
Optional:
Mixed water for bidet or others.
Facultatif :
Eau mélangée pour bidet ou autres.
Hot
(¾" pipe) /
Chaud
(tuyau ¾")
Kit #4
Thermostatic system with 4 body jets,
hand shower on rail and shower head /
Système thermostatique avec 4 jets de corps,
douchette sur rail et tête de douche
# Description
1 Hand show er on rail / Douchette sur rail
2
Supply elbow w ith shut-of f valve / Coude de raccordement avec
contrôle de volume
3 Show er head w ith sw ivel / Tête de douche avec pivot
4 Show er arm / Bras de douche
5 Body jets (4x) / Jets de corps (4x)
6 ½" shut-off valve / Contrôle de volume ½"
7
¾" thermostatic valve w ith shut-off valve / Valve thermostatique 3/4"
avec contrôle de volume
Supply the body jets high-
er than the highest body
jet |
Alimenter les jets de corps
plus haut que tous les jets
de corps
Gui-22 rev 09 03/2012
