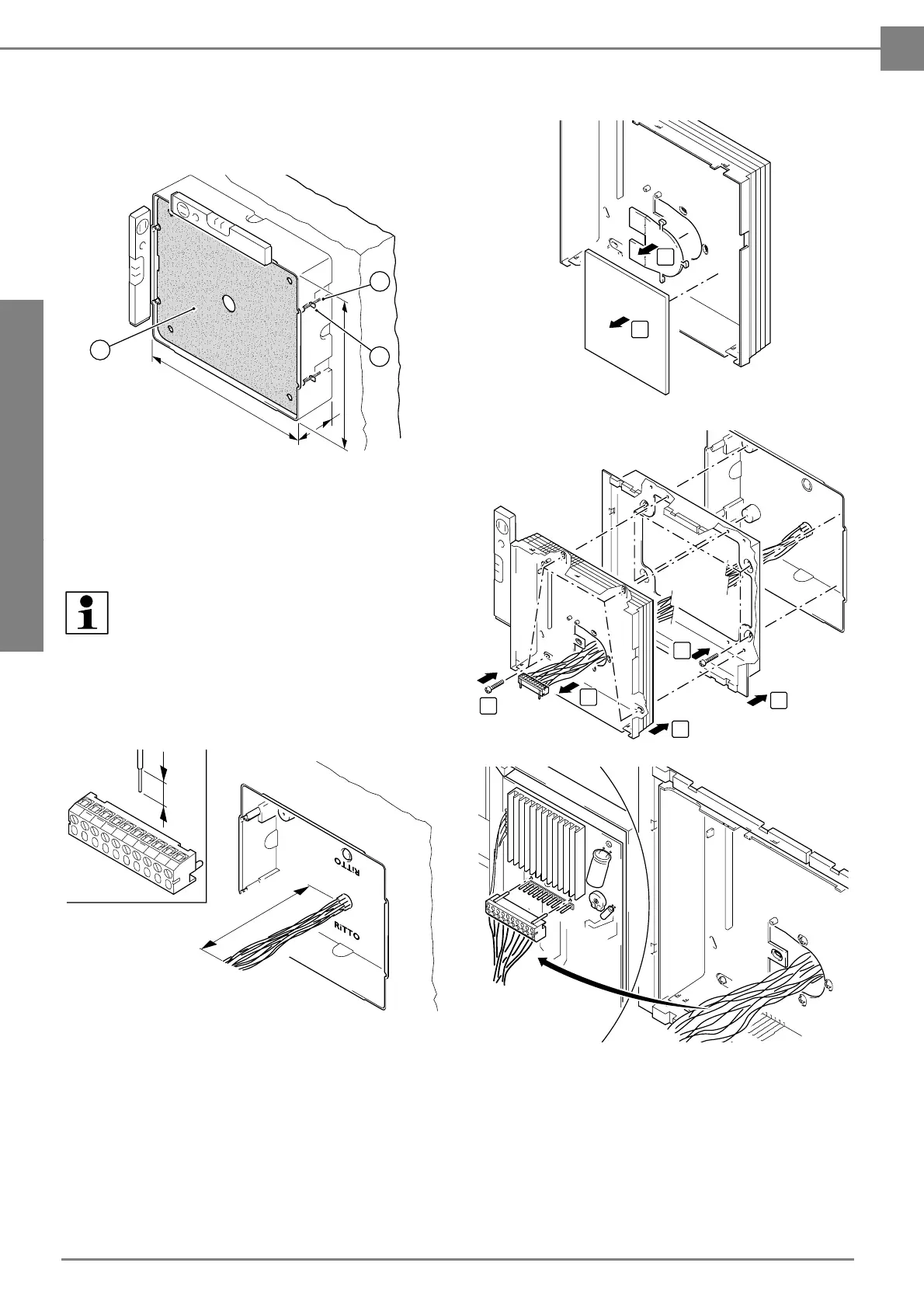

Unterputz-/Hohlwandmontage
➤ Einen UP-Rahmen 1 7325 eingipsen oder mit den bei-
liegenden Hohlwandkrallen befestigen.
1. Hohlwandkrallen
2. Befestigungsschrauben für Hohlwandkrallen
3. Einputzschutz
h: 242 mm
b: 282 mm
t: 65 mm
* Transportsicherung bei der Video-Hausstation entfernen.
Hinweise:
 Der Einputzschutz (3) in dem UP-Kasten dient
als Schutz für Verschmutzung. Er sollte erst vor
der Montage der Video-Hausstation entfernt
werden.
 Bei unverputzten Wänden ist bei der Montage
die noch aufzubringende Putzstärke zu beach-
ten.
