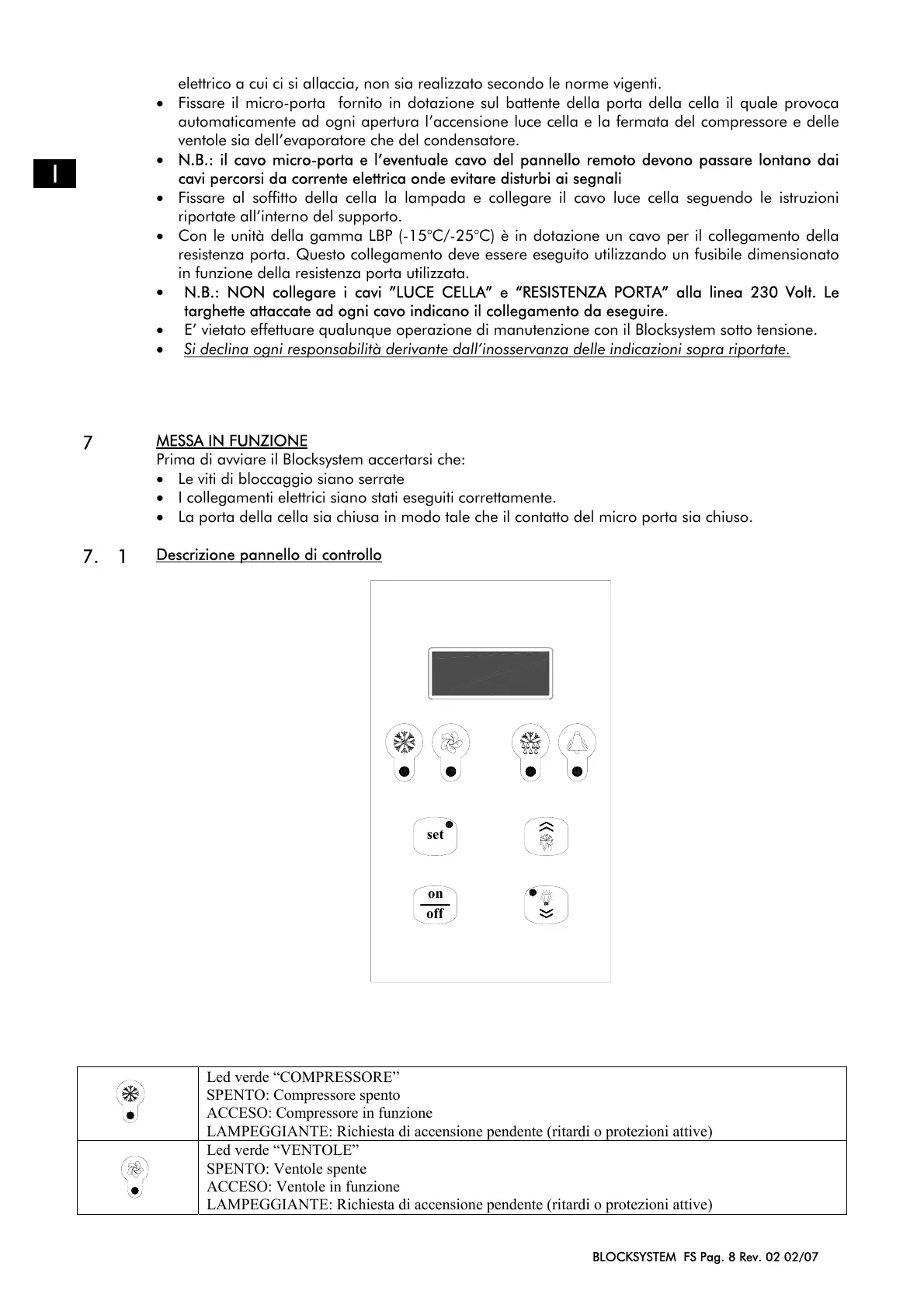

BLOCKSYSTEM FS Pag. 8 Rev. 02 02/07
I
elettrico a cui ci si allaccia, non sia realizzato secondo le norme vigenti.
• Fissare il micro-porta fornito in dotazione sul battente della porta della cella il quale provoca
automaticamente ad ogni apertura l’accensione luce cella e la fermata del compressore e delle
ventole sia dell’evaporatore che del condensatore.
• N.B.: il cavo micro-porta e l’eventuale cavo del pannello remoto devono passare lontano dai
cavi percorsi da corrente elettrica onde evitare disturbi ai segnali
• Fissare al soffitto della cella la lampada e collegare il cavo luce cella seguendo le istruzioni
riportate all’interno del supporto.
• Con le unità della gamma LBP (-15°C/-25°C) è in dotazione un cavo per il collegamento della
resistenza porta. Questo collegamento deve essere eseguito utilizzando un fusibile dimensionato
in funzione della resistenza porta utilizzata.
• N.B.: NON collegare i cavi ”LUCE CELLA” e “RESISTENZA PORTA” alla linea 230 Volt. Le
targhette attaccate ad ogni cavo indicano il collegamento da eseguire.
• E’ vietato effettuare qualunque operazione di manutenzione con il Blocksystem sotto tensione.
• Si declina ogni responsabilità derivante dall’inosservanza delle indicazioni sopra riportate.
7
MESSA IN FUNZIONE
Prima di avviare il Blocksystem accertarsi che:
• Le viti di bloccaggio siano serrate
• I collegamenti elettrici siano stati eseguiti correttamente.
• La porta della cella sia chiusa in modo tale che il contatto del micro porta sia chiuso.
7. 1
Descrizione pannello di controllo
Led verde “COMPRESSORE”
SPENTO: Compressore spento
ACCESO: Compressore in funzione
LAMPEGGIANTE: Richiesta di accensione pendente (ritardi o protezioni attive)
Led verde “VENTOLE”
SPENTO: Ventole spente
ACCESO: Ventole in funzione
LAMPEGGIANTE: Richiesta di accensione pendente (ritardi o protezioni attive)
set
on
off
