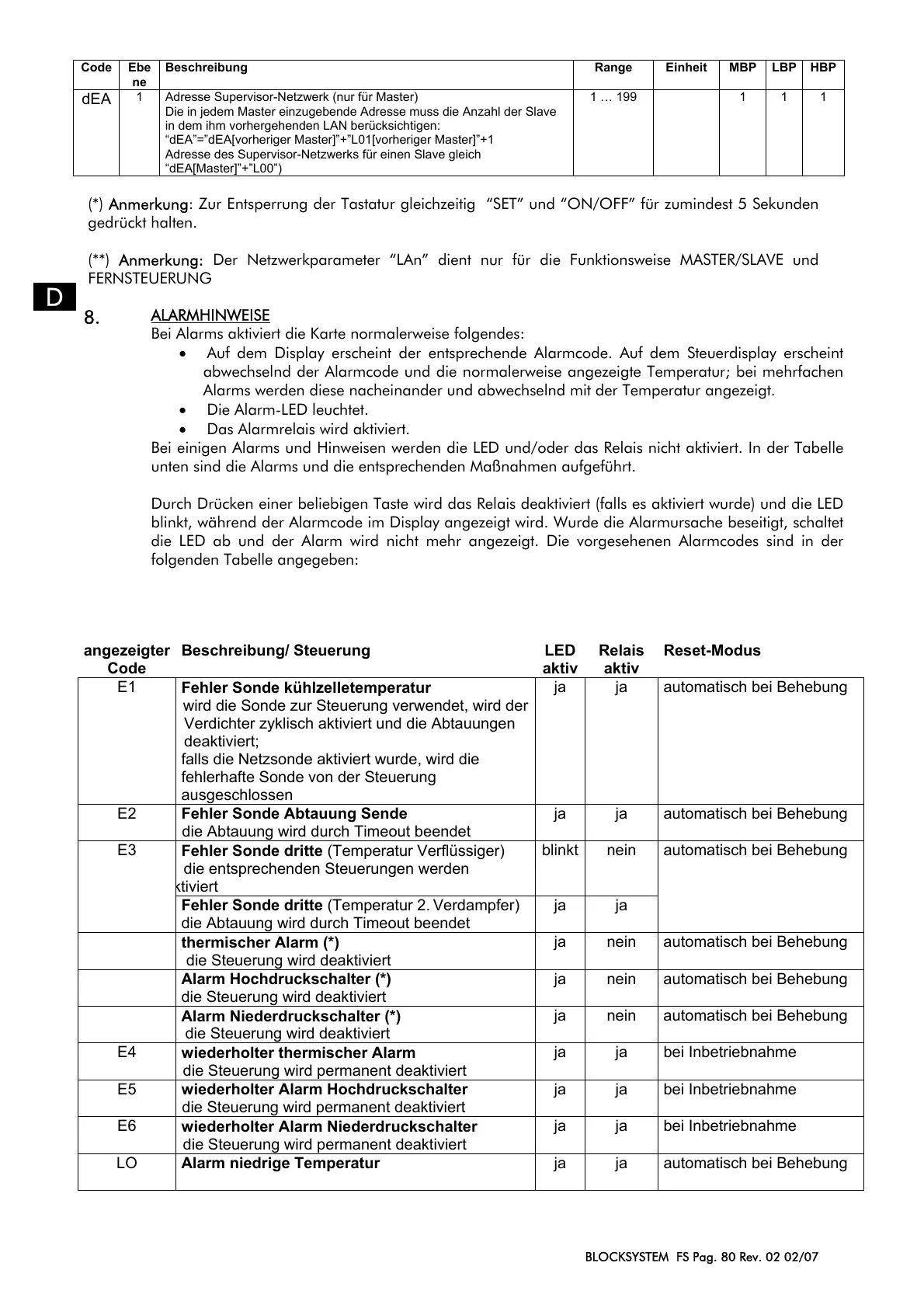

Rivacold FSL012Z011 - Alarmhinweise

BLOCKSYSTEM FS Pag. 80 Rev. 02 02/07
D
Code Ebe
ne
Beschreibung Range Einheit MBP LBP HBP
dEA
1 Adresse Supervisor-Netzwerk (nur für Master)
Die in jedem Master einzugebende Adresse muss die Anzahl der Slave
in dem ihm vorhergehenden LAN berücksichtigen:
“dEA”=”dEA[vorheriger Master]”+”L01[vorheriger Master]”+1
Adresse des Supervisor-Netzwerks für einen Slave gleich
“dEA[Master]”+”L00”)
1 … 199 1 1 1
(*) Anmerkung: Zur Entsperrung der Tastatur gleichzeitig “SET” und “ON/OFF” für zumindest 5 Sekunden
gedrückt halten.
(**) Anmerkung: Der Netzwerkparameter “LAn” dient nur für die Funktionsweise MASTER/SLAVE und
FERNSTEUERUNG
8.
ALARMHINWEISE
Bei Alarms aktiviert die Karte normalerweise folgendes:
• Auf dem Display erscheint der entsprechende Alarmcode. Auf dem Steuerdisplay erscheint
abwechselnd der Alarmcode und die normalerweise angezeigte Temperatur; bei mehrfachen
Alarms werden diese nacheinander und abwechselnd mit der Temperatur angezeigt.
• Die Alarm-LED leuchtet.
• Das Alarmrelais wird aktiviert.
Bei einigen Alarms und Hinweisen werden die LED und/oder das Relais nicht aktiviert. In der Tabelle
unten sind die Alarms und die entsprechenden Maßnahmen aufgeführt.
Durch Drücken einer beliebigen Taste wird das Relais deaktiviert (falls es aktiviert wurde) und die LED
blinkt, während der Alarmcode im Display angezeigt wird. Wurde die Alarmursache beseitigt, schaltet
die LED ab und der Alarm wird nicht mehr angezeigt. Die vorgesehenen Alarmcodes sind in der
folgenden Tabelle angegeben:
angezeigter
Code
Beschreibung/ Steuerung LED
aktiv
Relais
aktiv
Reset-Modus
E1
Fehler Sonde kühlzelletemperatur
wird die Sonde zur Steuerung verwendet, wird der
Verdichter zyklisch aktiviert und die Abtauungen
deaktiviert;
falls die Netzsonde aktiviert wurde, wird die
fehlerhafte Sonde von der Steuerung
ausgeschlossen
ja ja automatisch bei Behebung
E2
Fehler Sonde Abtauung Sende
die Abtauung wird durch Timeout beendet
ja ja automatisch bei Behebung
Fehler Sonde dritte (Temperatur Verflüssiger)
die entsprechenden Steuerungen werden
k
tiviert
blinkt nein E3
Fehler Sonde dritte (Temperatur 2. Verdampfer)
die Abtauung wird durch Timeout beendet
ja ja
automatisch bei Behebung
thermischer Alarm (*)
die Steuerung wird deaktiviert
ja nein automatisch bei Behebung
Alarm Hochdruckschalter (*)
die Steuerung wird deaktiviert
ja nein automatisch bei Behebung
Alarm Niederdruckschalter (*)
die Steuerung wird deaktiviert
ja nein automatisch bei Behebung
E4
wiederholter thermischer Alarm
die Steuerung wird permanent deaktiviert
ja ja bei Inbetriebnahme
E5
wiederholter Alarm Hochdruckschalter
die Steuerung wird permanent deaktiviert
ja ja bei Inbetriebnahme
E6
wiederholter Alarm Niederdruckschalter
die Steuerung wird permanent deaktiviert
ja ja bei Inbetriebnahme
LO
Alarm niedrige Temperatur
ja ja automatisch bei Behebung
