- Die Klebeflächen der beiden unteren Stücke 4.1 vor dem
Einkleben gründlich aufrauhen.
- Passleisten 4.2 zuschneiden.
- Die unteren Stücke 4.1 mit nicht zuviel ST-E mit
Anschlag gegen die hintere Sicke einkleben. Passleisten
zum Zentrieren und Ausrichten beidseitig einschieben,
nicht mitverkleben - Abb 35.
- Das dritte Teilstück 4.1 hinten aufkleben.

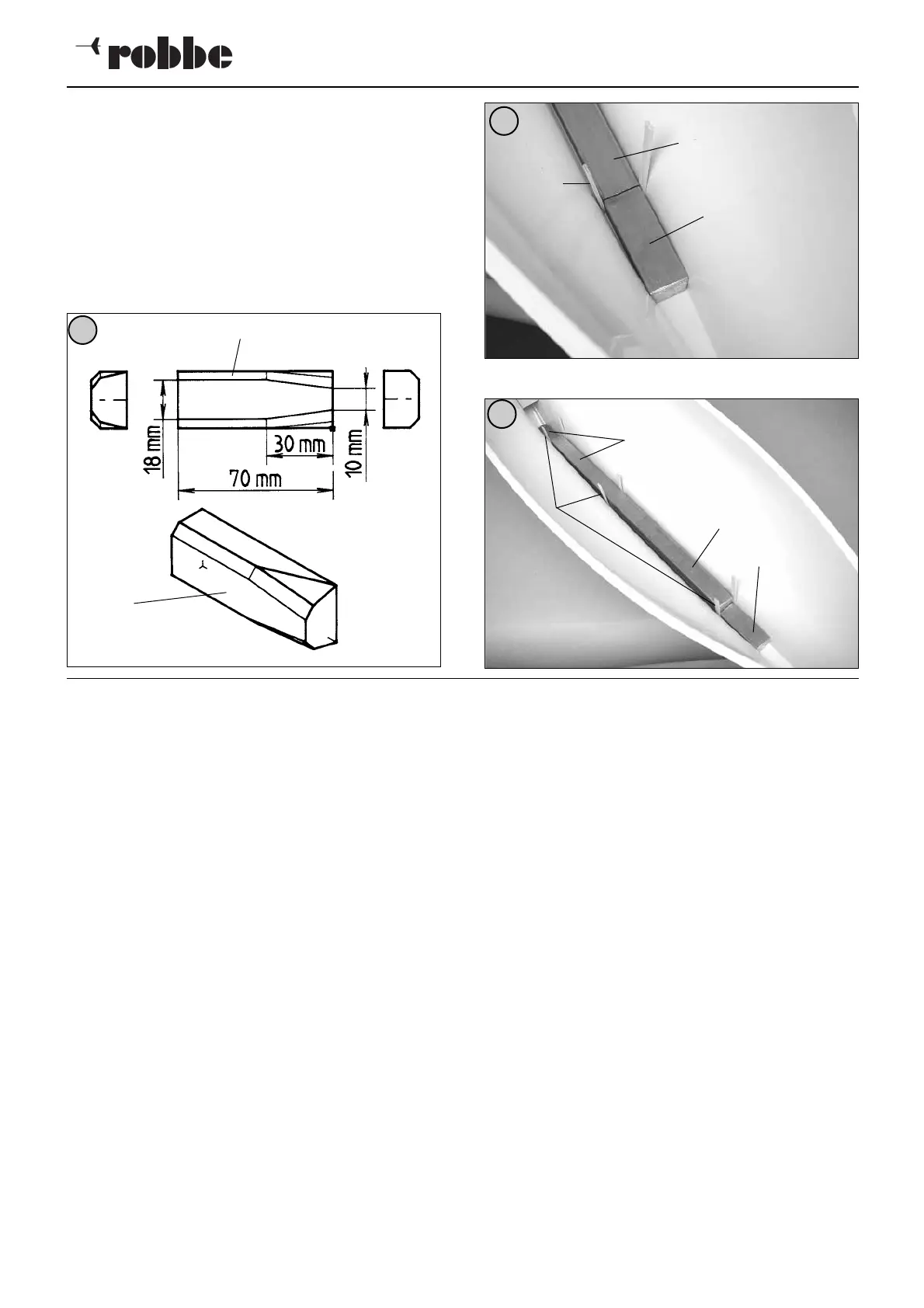

- Vom vierten Ballaststück (4.4) das Bugstück 4.3 absä-
gen. Bugstück gemäß Abb. 36 bearbeiten, einpassen
und einkleben - Abb. 37.
Bauanleitung
Valdivia
Bestell Nr.
1140
- Den Ballastabschnitt 4.4 aufkleben - Abb. 38
11
Baustufe 5, das Deck
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
U Unterlage Spanplatte ca. 19 x 100 x 300 1 beschichtet ,n.e.
W 1 Biege+Klebewerkzeug Kiefer Fertigteil 1
5.1 Unterzugleisten Kiefer 2 x 7 x 150 4
5.2 Unterzugleisten Kiefer 2 x 7 x 240 8
5.3 Unterzugleisten Kiefer 2 x 7 x 260 4
5.4 Unterzugleisten Kiefer 2 x 7 x 200 4
5.5 Deck ABS-TZT 1,5 1
5.6 Schraube Ms M2 x 10 14
5.7 Mutter Ms M2 14
5.8 Mastsockel ABS Stanzteil 1.5 x 26 x 50 2 Platte B
5.9 Seitenteil ABS Stanzteil 1.5 x 15 x 50 4 Platte B
5.10 Distanzleiste ABS-Profil 4 x 4 x 50 4
5.11 Schonermast Alu-Rohr Ø 12 x 500 1
5.12 Großmast Alu-Rohr Ø 12 x 530 1
5.13 Abstandshalter Buche Ø 5 x 40 10
5.14 Akku-Halterahmen ABS Stanzteil 1,5 x 44 x 110 1 Platte B
5.15 Rüstenverstärkung ABS Stanzteil 1,5 x 15 x 90 8 Platte B
5.16 Rüste Alu-Profil 2 x 10 x 15 x 80 4 BS
5.17 Senkkopfschraube St 2.2 x 9,5 8 BS
36
37
38
4.3
4.3
4.3
4.4
4.3
4.4
4.1
4.2
- Zum Formverkleben der Decksunterzüge wird ein
Werkzeug angefertigt. Die Unterlage U mit einer kleb-
stoffabweisenden Folie versehen (Kunststoff-
Paketklebeband).
- Die gewölbte Fläche des Werkzeugs W 1 ebenfalls
abkleben.
- Das Werkzeug W 1 auf die Unterlage U schrauben. Die
Mitte des Bogens markieren.
- Für jeden der 5 Unterzüge 5.1 - 5.4 die 4 Kiefernleisten
zuschneiden. Die 4 Leisten werden gleichzeitig gemein-
sam mit ST-E verleimt.
4.2
