Bauanleitung
Valdivia
Bestell Nr.
1140

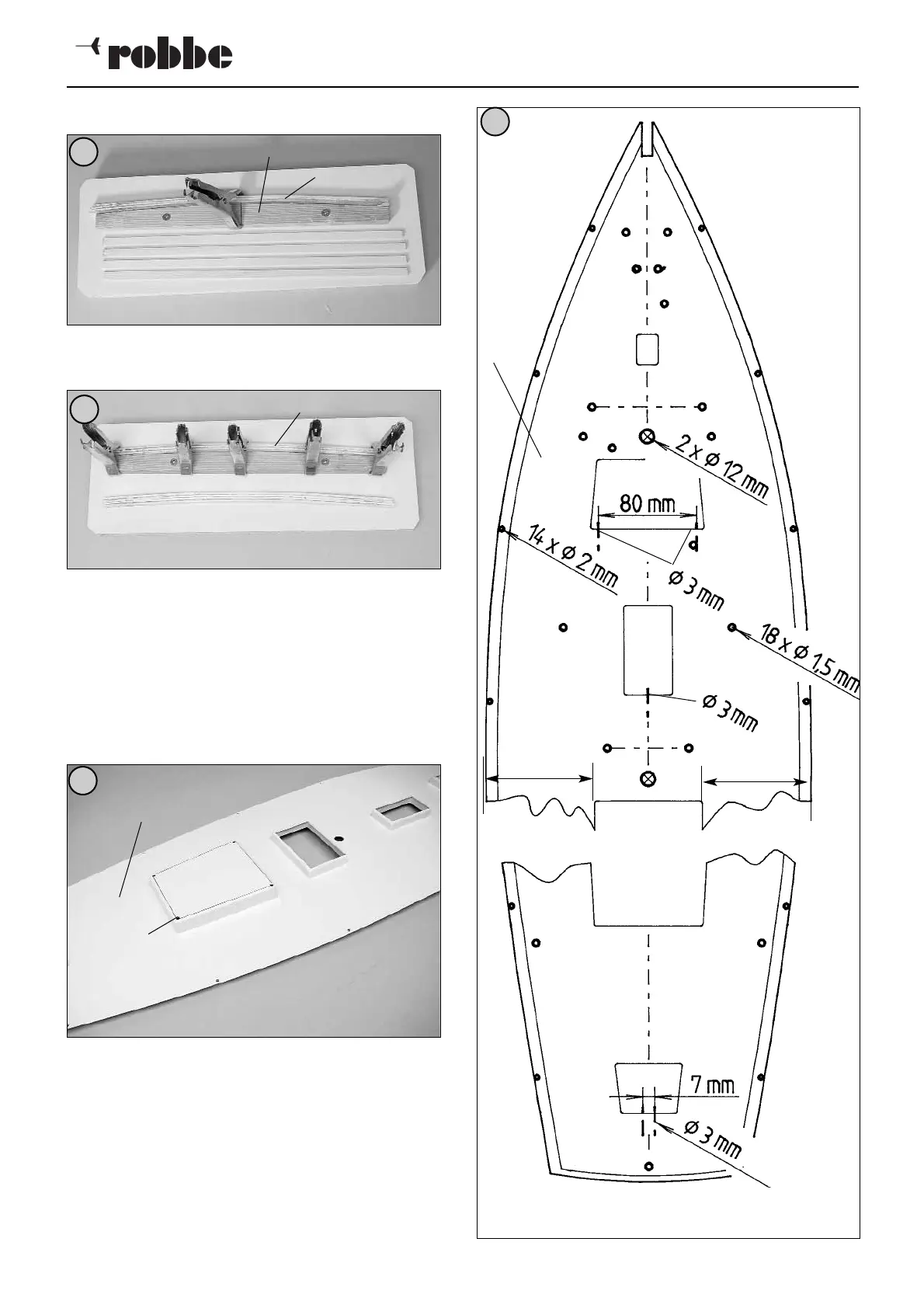

- Leisten mittig mit einer Klammer fixieren - Abb. 39
- Weitere 4 Klammern ansetzen, dabei die Leisten auf die
Unterlage drücken - Abb. 40.
- Die Mittenmarkierung übertragen. Frühestens nach einer
Stunde den verklebten Unterzug abnehmen.
- In gleicher Weise die fünf Unterzüge anfertigen.
- Den Außenrand des Decks 5.5 wie beim Rumpf
beschrieben, austrennen („X“ = „X“). Kanten sauber ver-
schleifen.
- Zum Austrennen der Luken, nach Markierungen in den
Ecken bohren (Ø 2 mm) und schraffierte Flächen mit
Messer oder Laubsäge austrennen.Kanten verschleifen -
Abb. 41.
- Die 14 Bohrungen Ø 2 mm am Außenrand dienen der
Fixierung des Decks mit dem Rumpf. Die 18 Bohrungen
Ø 1,5 mm nach Markierungen anbringen. Die beiden
Mastbohrungen Ø 12 mm ausarbeiten.
- In den Süllrändern der Luken die 5 Bohrungen Ø 3 mm
für die späteren Schotdurchführungen ca. 5 mm über
Deck anbringen.
- Den Schlitz im Bugbereich so austrennen, daß der
Vordersteven 1.4, 1.5 dazwischen paßt - Abb 42.
12
39
40
41
42
5.1, 5.2, 5.3, 5.4
5.5
5.1, 5.2, 5.3, 5.4
5.5
Ø 2 mm
„U“
„W 1“
„X“
„X“
