- Die Unterzüge so beschneiden, daß sie 18 mm vom
Rand entfernt enden.
- Unterzüge mit ST-E aufkleben und an den Enden mit
Klammern fixieren. Darauf achten, daß die Unterzüge in
der Mitte nicht hohl liegen - Abb. 45.
- Den Unterzug 5.3 nach den Ø 1,5 mm Löchern durch-
bohren.
- Deck auf den Rumpf setzen, den Bugschlitz am
Vordersteven auf Anschlag schieben - Abb. 46.
- Die Außenkanten von Rumpf und Deck bündig aufeinan-
derpassen und Deck mit kräftigen Klammern fixieren.
Die beiden vorderen Ø 2 mm Decksbohrungen in den
Rumpf übertragen. Rumpf und Deck verschrauben - 5.6,
5.7. Bei den nächsten Bohrungspaaren in gleicher
Weise vorgehen - Abb. 47.
13

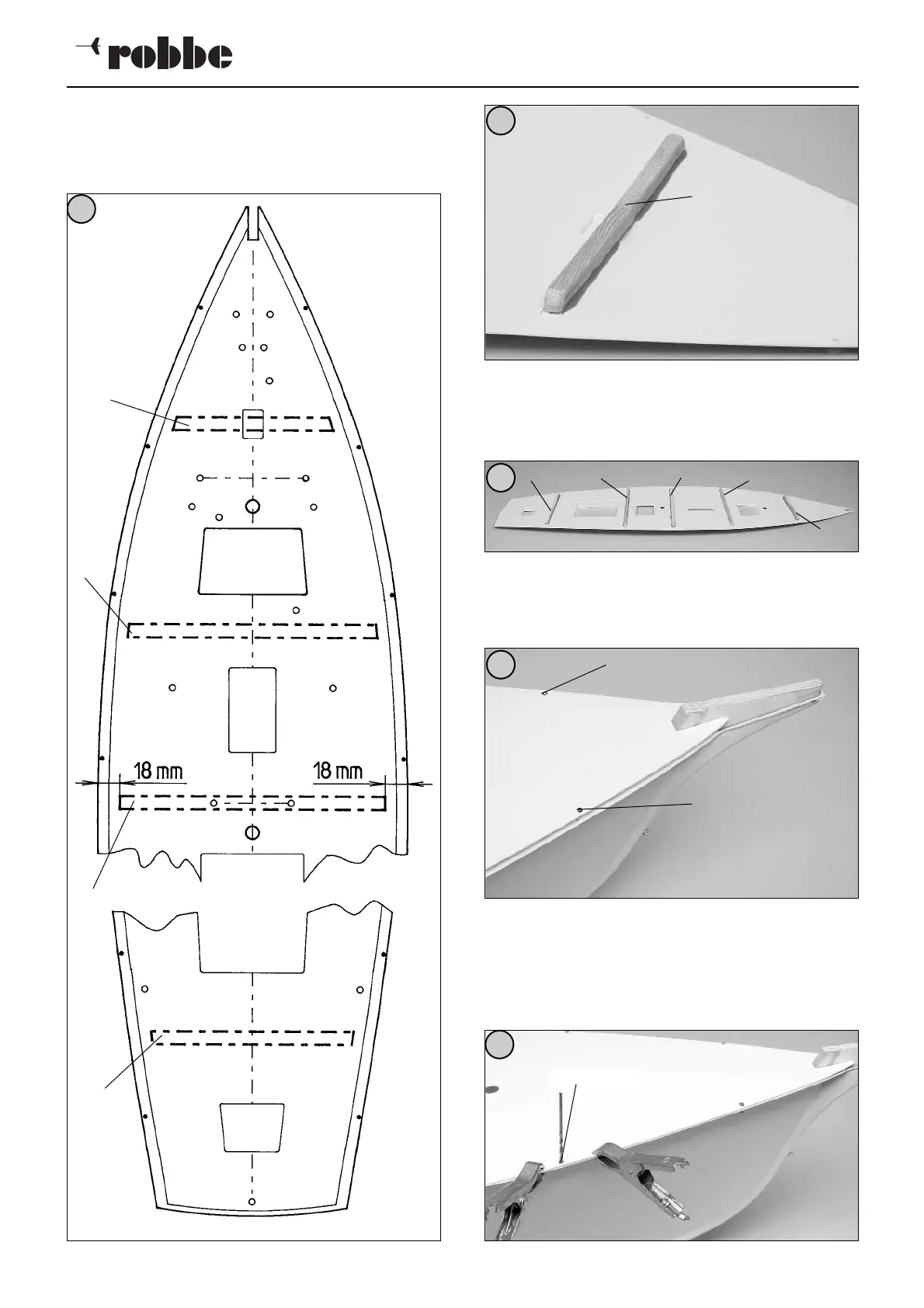

- Auf der Innenseite des Decks eine Mittellinie anzeich-
nen. Die Unterzüge nach Abb. 43 jeweils mittig zwischen
den Luken platzieren und nach der Mitte ausrichten. Der
vordere Unterzug 5.1 liegt mittig unter der kleinen
Anformung - Abb. 44.
