Bauanleitung
Valdivia
Bestell Nr.
1140

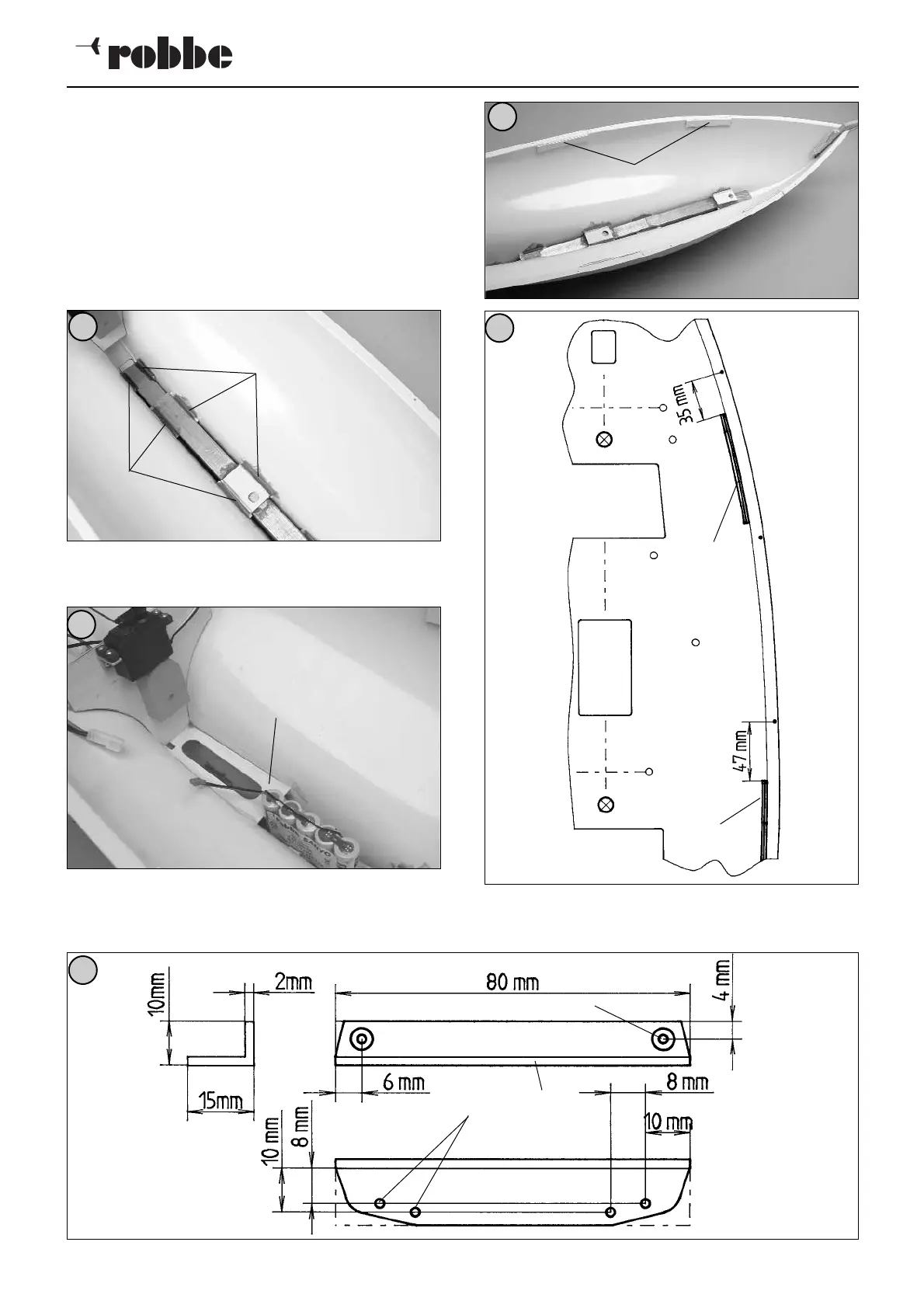

- Den Großmast 5.12 sinngemäß ausrichten, Sockel fixie-
ren. Angegebene Maße so genau wie möglich einhalten,
damit die Masten in den richtigen Neigungswinkeln ste-
hen.
- Masten und Deck abnehmen. Mastsockel mit ST-E ver-
muffen.
- Die Abstandshalter 5.13 ablängen,spannungsfrei einle-
gen und zur Versteifung des Kielbereichs einkleben -
Abb. 53.
- Den Akkurahmen 5.14 auf Höhe des Motorspants ein-
kleben - Abb. 54.
- Die Rüstenverstärkungen 5.15 jeweils aufdoppeln und
gemäß Abb. 55 und 56 bündig zur Rumpfoberkante
beidseitig einkleben.
- Die 4 Rüsten 5.16 mit Ø 1,6 bzw. 2,2 mm bohren,
Außenkontur bearbeiten - Abb. 57.
15
53
54
55
56
57
Ø 1,6 mm
Ø 2,2 mm
M 1:1
5.13
5.14
5.15
2 x 5.15
2 x 5.15
5.16
5.13
