Bauanleitung
Valdivia
Bestell Nr.
1140

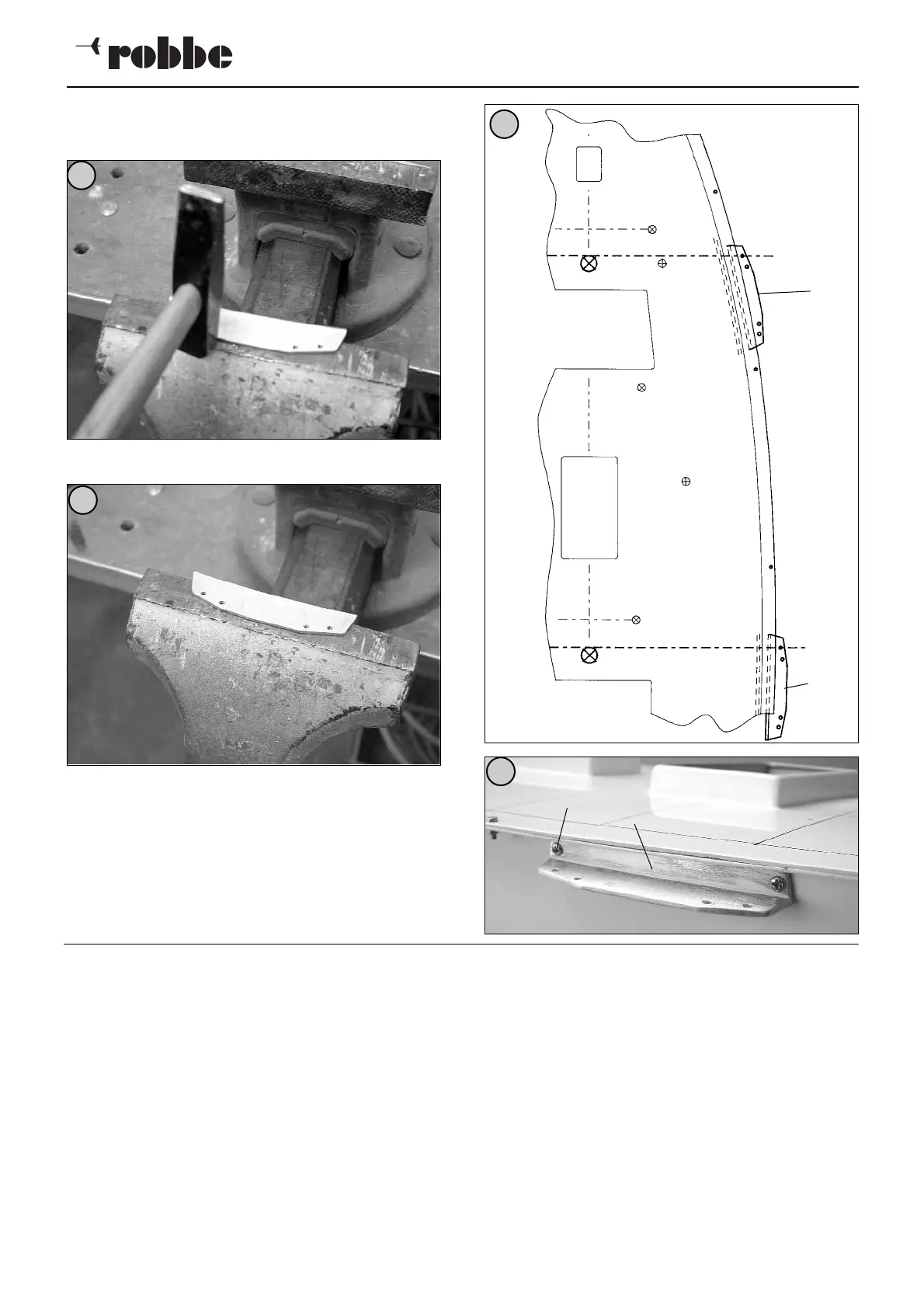

- Rüsten 5.16 durch Treiben mit einem Hammer auf harter
Unterlage entsprechend der Rumpfkontur wölben. Auf
vorn und hinten achten - Abb. 58 und 59.
- Die Rüsten so ausrichten, daß die vorderen Bohrungen
zur Vorderkante der Mastbohrung fluchten - Abb. 60.
- Rüsten ansetzen, Löcher Ø 1,6 mm auf den Rumpf über-
tragen und bohren. Rüsten mit Ø 2,3 mm aufbohren und
nach Senkschrauben 5.17 ansenken. Rüsten zum
Gewindeschneiden am Rumpf verschrauben - Abb. 61.
- Rüsten abnehmen.
16
Baustufe 6, die Decksbeplankung
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
HL 3 Hilfsleiste Kiefer 5 x 5 x 1100 2
SD Schablone ABS-Stanzteil 1,5 1 zweiteilig, Platte B
6.1 Mittlere Königsplanke Mahagoni 1.5 x 5 7 anpassen
6.2 Kalfaterstreifen ABS-Profil 0,5 x 2 x 1000 35 anpassen
WKZ 6 Leiste Mahagoni 1,5 x 6 x 100 1
Kalfaterstreifen ABS-Profil 0,5 x 2 x 80 1
KPap Klebepapier weiß Etikettpapier DIN A 4 1
6.3 Äußere Königsplanke Mahagoni 1,5 x 6 14 anpassen
6.4 Außenplanke Mahagoni 1,5 x 6 x 1100 2 anpassen
WKZ 5 Leiste Teak 1,5 x 5 x 100 1 BS
Kalfaterstreifen ABS-Profil 0,5 x 2 x 80 1
6.5 Decksplankung Teak 1,5 x 5 x 250 2 anpassen, BS
6.6 Decksplankung Teak 1,5 x 5 --- anpassen, BS
6.7 Decksplankung Teak 1,5 x 5 --- anpassen, BS
58
59
60
61
5.16
5.16
5.17
5.16
5.16
5.16
