Bauanleitung
Valdivia
Bestell Nr.
1140
- Parallel zur Mittellinie eine Hilfslinie im Abstand von 2,5
mm aufzeichnen. Nach dieser Hilfslinie die mittleren
Königsplanken 6.1 (Mahagoni) vom Bug bis zum Heck (7
Abschnitte) aufkleben. Beidseitig die Kalfaterstreifen
6.2 ankleben.
- Aus einem 6 mm Leistenabschnitt und einem Stück
Kalfaterstreifen das Werkzeug WKZ 6 herstellen.
- Alle Planken, die mit Fischung versehen werden sollen,
sind mit dem Klebepapier Kpap zu versehen. Papier
nach der Leistenbreite zuschneiden. Auf dem Papier las-
sen sich die Markierungen einfach und genau aufzeich-
nen.

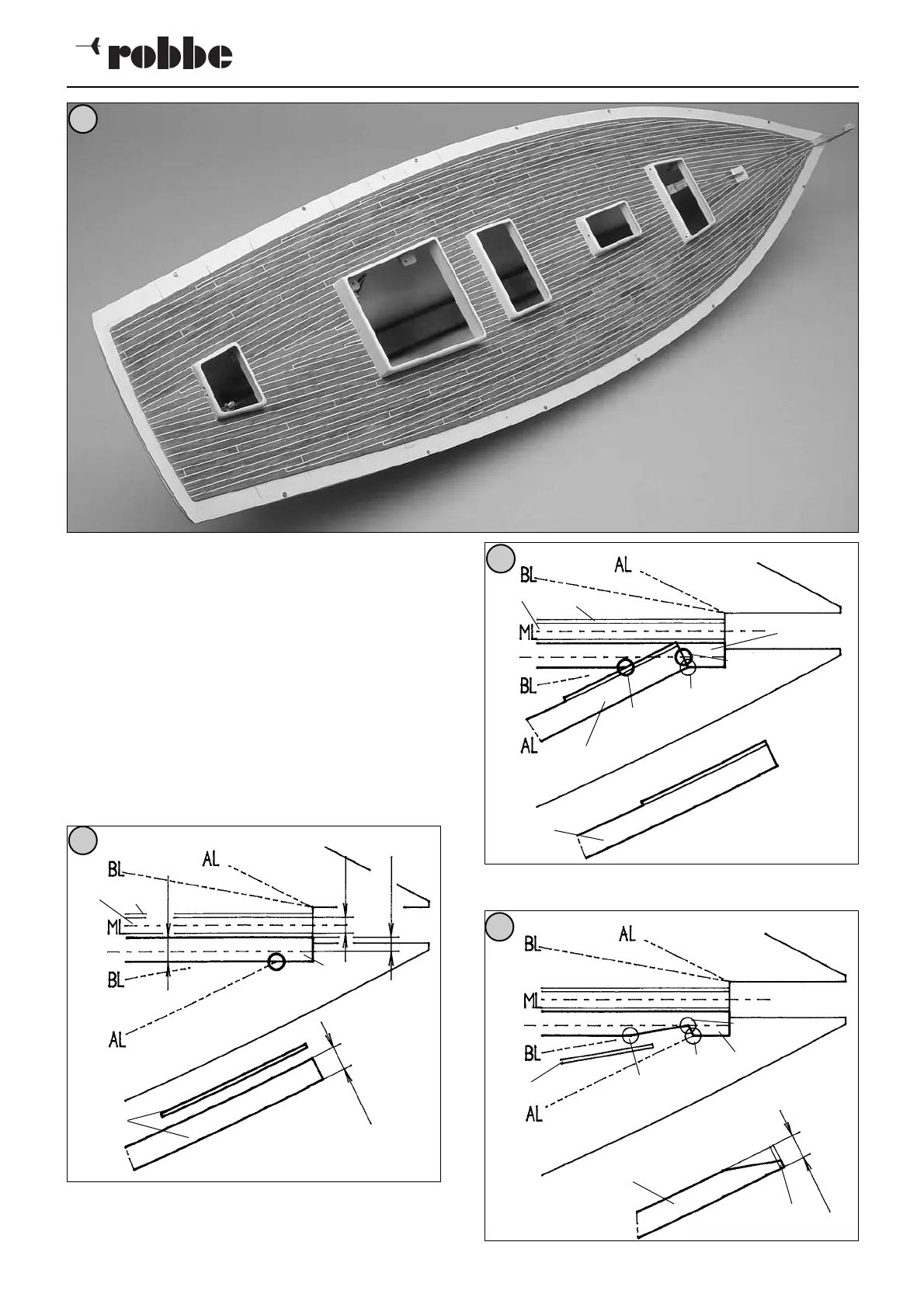

- Äußere Königsplanken 6.3 anpassen, mit Papier bekle-
ben, auflegen, noch nicht aufkleben. Mit Schablone SD
eine Hilfslinie im Abstand von 3,5 mm aufzeichnen -
Abb. 71.
- Das Werkzeug WKZ 6 mit der Vorderkante am
Schnittpunkt S 1 nach AL auflegen. Die Schnittpunkte S
2 und S 3 auf der Planke 6.3 anzeichnen. - Abb. 72.
- Nach Abb. 73 den Ausschnitt in der Königsplanke auf-
zeichnen und ausarbeiten.
19
70
71
72
73
6.1
6.2
WKZ 6
6.3
6.1
6.2
6.3
6.4
6.2
6.3
S1
S1
S2
S3
S1
S2
S3
6.2
6 mm
5 mm
3,5 mm
6 mm
6 mm
WKZ 6
WKZ 6
