ROBBE Valdivia - Page 19

Bauanleitung
Valdivia
Bestell Nr.
1140
- Die Außenplanke 6.4 (1.5 x 6 x 1100 mm) an der
Vorderseite mit Kalfaterstreifen 6.2 versehen. Nach
Antrocknen des Klebers den Streifen zu den Flächen der
Leiste bündig schleifen.
Hinweis: Bei allen Planken ist die Stirnseite wie beschrie-
ben mit Kalfaterung zu versehen.
- Außenplanke in den Ausschnitt der Königsplanke ein-
passen, wobei ein Stück Kalfaterstreifen zum Einhalten

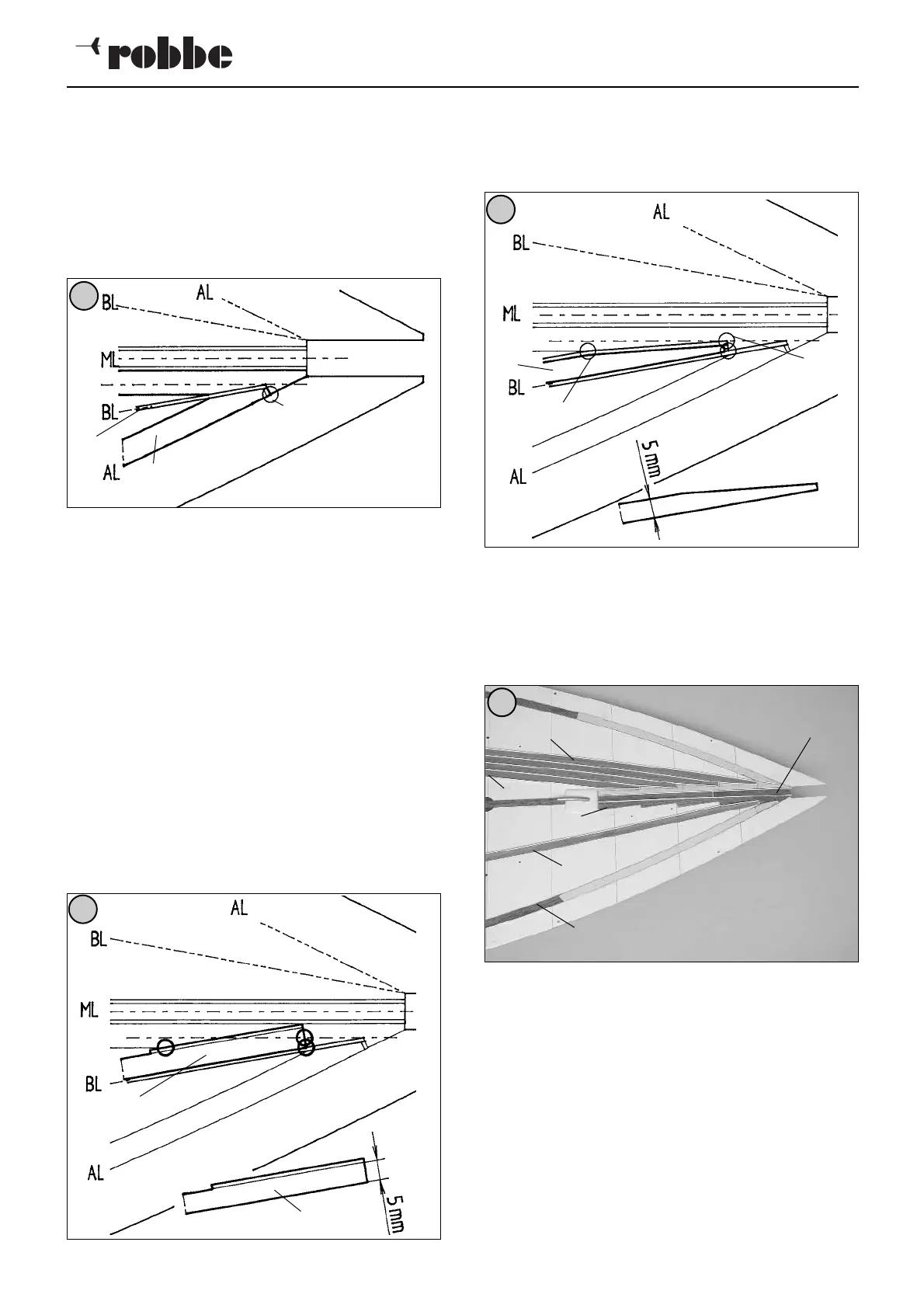

des Abstands zwischengelegt wird - Abb. 74.
- Alle Planken am Heck ca. 3 mm über die Markierung ste-
hen lassen.
- Außenplanke nach der AL auf dem Deck ausrichten und
mit ca. 20 Klammern fixieren. Da die Fischung in
derAußenplanke erst nach dem Aufkleben ausgeschnit-
ten werden kann, wird die Planke nur entlang der Linie
AL mit SP-EX verklebt. Nach dem Anpunkten zwischen
den Klammern , diese abnehmen und Klebertropfen an
der Linie AL entlanglaufen lassen. Beachten:
Königsplanke 6.3 und Kalfaterstreifen nicht mitverkle-
ben. Außenplanke auf der gegenüberliegenden Seite
anbringen - Symmetrie! Die ersten ca. 20 cm auch mit
Kpap bekleben.
- Die Fläche zwischen den Königsplanken und den
Außenplanken wird mit 5 mm breiter Plankung aus
Teakholz versehen. Auch diese Leisten stirnseitig mit
Kalfaterung versehen.
- Werkzeug WKZ 5 anfertigen. Das Werkzeug gemäß
Abb. 75 entlang der Basislinie BL am Schnittpunkt S 2
(aus Abb. 72) anlegen.
- Nach dem bereits beschriebenen Prinzip Schnittpunkte
S 4 und S 5 aufzeichnen. Ausschnitt anfertigen und erste
Teakplanken 6.5 einpassen. Die Planken enden inner-
halb der Basislinie vor der ersten Luke. Kalfaterung
beachten - Abb. 76.
- Das Dreieck zwischen der ersten Luke und den Planken
6.5 zuplanken, Decksplanken 6.6 , dabei wie beschrie-
ben vorgehen. Erst nach Einkleben aller Planken und
der Kalfaterung in diesem Dreieck die Königsplanken 6.3
verkleben. - Abb 77. In dieser Abb. ist die Plankung zur
besseren Übersicht einseitig nicht dargestellt. Hinweis:
Die Fischung ist unabhängig von den Stoßlinien SL.
- Der nächste Plankengang 6.7 wird außen an der
Basislinie entlang geführt und läuft über die gesamte
Deckslänge. Dieser Plankengang beginnt mit der
Fischung in der Außenplanke 6.4.
- Auf der Außenplanke die 3,5 mm Hilfslinie aufzeichnen
und die Fischung gemäß beschriebenem Prinzip anbrin-
gen - ( WKZ 5) - Abb. 78 und 79. In Abb. 80 sind die
Fischung und eine Musterplanke (gekürzt) dargestellt.
20
74
75
76
77
6.4
6.2
WKZ 5
6.5
6.4
6.1
6.3
6.5
6.7
6.6
S1
S2
S2
WKZ 5
S3
S4
