Bauanleitung
Valdivia
Bestell Nr.
1140
Baustufe 7, die Hauptwinde
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
7.1 Hauptwinde 1 n.e.
7.2 Ausleger Sperrh.Fertigteil 3 1 Platte C
7.3 Schraube St M 2,5 x 14 4 BS
7.4 Mutter Ms M 2,5 4 BS
7.5 Winkel Alu 2 x 8 x 20 x 15 2 BS
7.6 Montageschraube Ms M 3 x 20 1 BS
7.7 Servoscheibe 1 BS
7.8 Kettenrad Ku 22 z 1 BS
7.9 Sechskantmitnehmer Ms 8 x 10 x Ø3 2 BS
7.10 Mutter Ms M 3 1 BS
7.11 Blechschraube St 2,2 x 6,5 3 BS
7.12 U-Scheibe Ms Ø 2,6 3 BS
7.13 Schot-Trommel Alu Ø 20/12 x 5 1 BS
7.14 Kettenrad Ku 11 z 1 BS
7.15 Leitscheibe ABS Stanzteil 1 x Ø 60 1 Platte D, BS
7.16 Distanzscheibe ABS Stanzteil 1,5 x Ø 24/9,5 1 Platte B
7.17 Schraube Ms M 2,5 x 20 1 BS
7.18 Stopmutter St M 3 1 BS
7.19 Ringschraube Ms M 2,5 x 30 1 BS
7.20 Mutter Ms M 2,5 2 BS
7.21 Dreiecksprofil ABS-Profil 5/5/7 x 30 3
7.22 Abweiser ABS-Stanzteil 1 x 30 x 270 1 Platte D, BS
7.23 Leiterkette St 900 lg. 1 BS
7.24 Abweiser ABS Stanzteil 1 x 25 x 85 1 Platte D, BS
7.25 Halteplatte Sperrh.Fertigteil 3 1 Platte C
7.26 Blechschraube St 2,9 x 9,5 2 BS

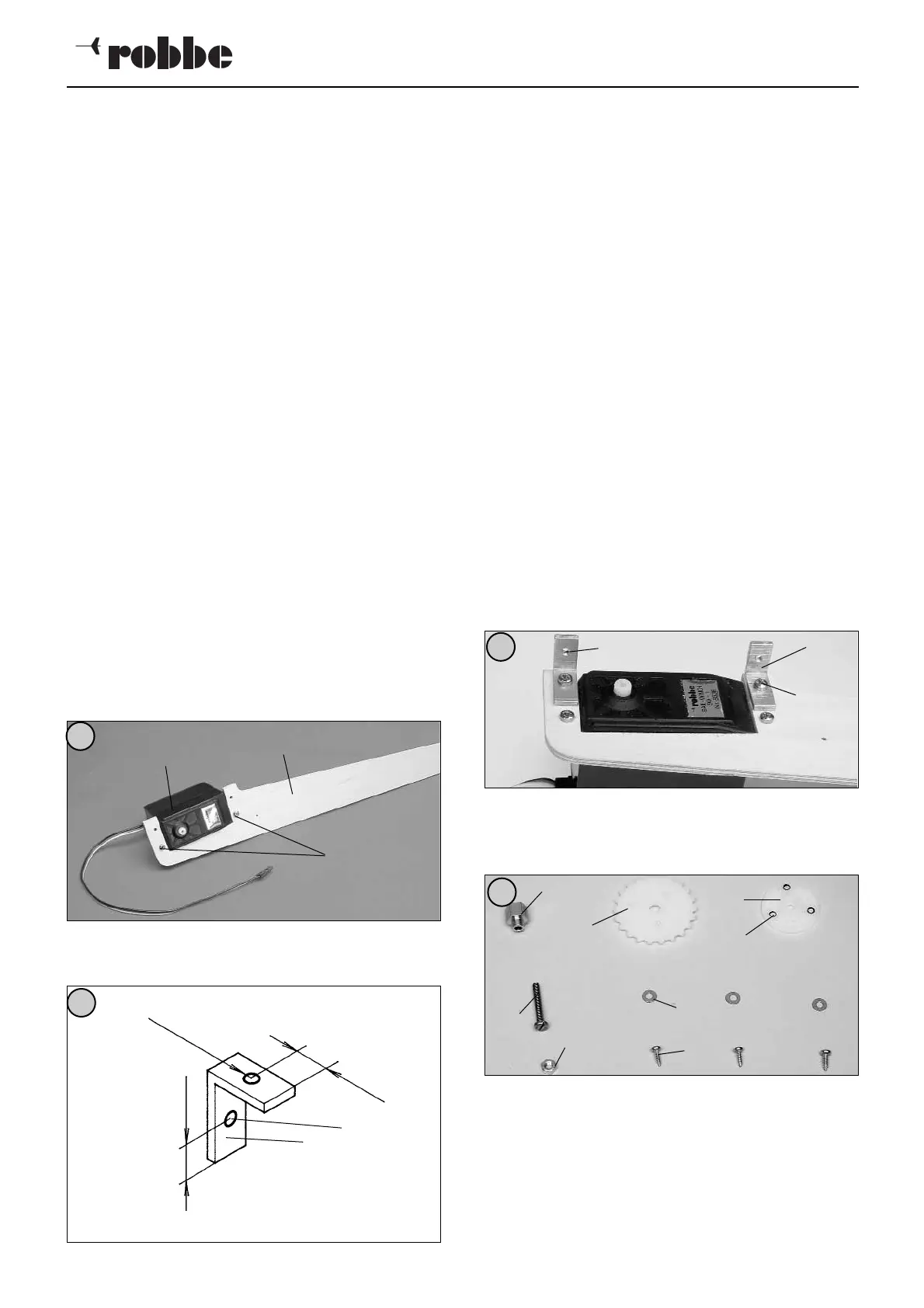

- Kettenrad montieren - Abb. 88. Die Montageschraube
7.6 von der Flanschseite aus durch die Servoscheibe
7.7 stecken. Kettenrad 7.8 und Sechskantmitnehmer 7.9
aufschieben.
- Einheit mit Mutter 7.10 verschrauben.
- Gemäß der Servoscheibe die markierten Löcher mit Ø
1,5 mm in das Kettenrad bohren.
- Einheit demontieren, Löcher der Servoscheibe mit Ø 2,5
mm aufbohren. Einheit wieder montieren.
- Servoscheibe und Kettenrad verschrauben (7.11), dabei
die Unterlegscheiben 7.12 zwischenlegen - Abb. 89.
- Mitnehmer 7.9 und Schraube 7.6 entfernen.
23
- Die Segelwinde 7.1 mit Gummitüllen und Hülsen verse-
hen.
- Winde am Ausleger 7.2 mit zwei Schrauben 7.3 und
Muttern 7.4 verschrauben - Abb. 85.
- Aluwinkel 7.5 bohren - Abb. 86, und anschrauben,
Schrauben 7.3, Muttern 7.4 - Abb. 87.
85
86
87
88
7.1
7.2
7.3, 7.4
7.5
7.3, 7.4
7.5
7.6
7.9
7.8
7.10
7.12
7.11
Ø 1,5 mm
7.7
7 mm
Ø 3 mm
7 mm
Ø 2,6 mm
Ø 2,6 mm
