Bauanleitung
Valdivia
Bestell Nr.
1140

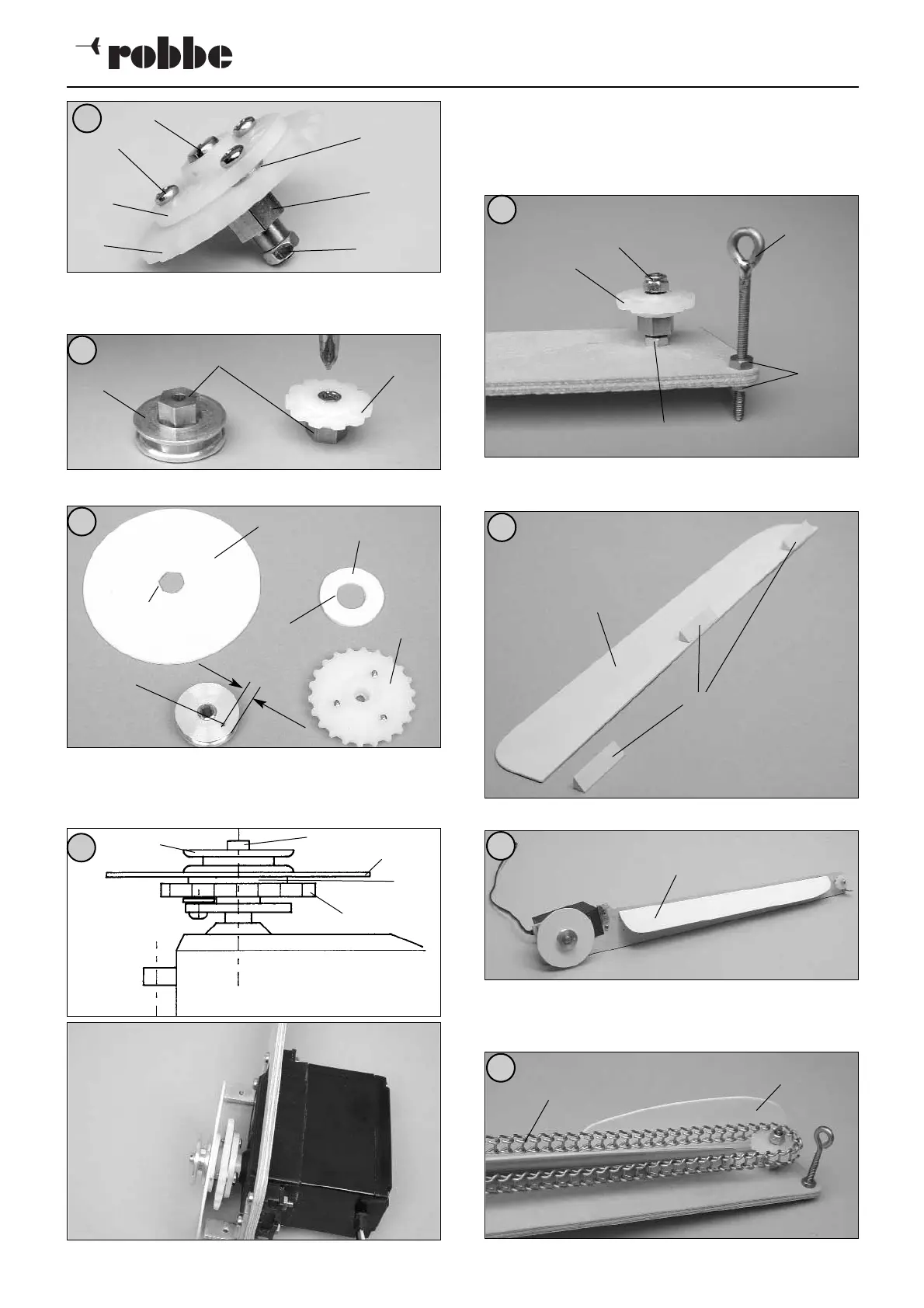

- Die Schot-Trommel 7.13 und das kleine Kettenrad 7.14
mit den Mitnehmern 7.9 vernieten - Abb. 90.
- Die Schot-Trommel mit Ø 1,2 mm bohren - Abb. 91.
Antriebseinheit zusammenbauen. Die Schot-Trommel
7.13, die Leitscheibe 7.15, die Distanzscheibe 7.16 und
das große Kettenrad zusammenstecken und mit der
Schraube 7.17 auf der Segelwinde montieren - Abb. 92.
- Die Schraube 7.6 mit Mutter 7.10 einsetzen. Kleines
Kettenrad aufstecken und mit Stopmutter 7.18 drehbar
sichern.
- Ringschraube 7.19 zulöten und mit Muttern 7.20 mon-
tieren - Abb. 93.
- Die Dreiecksprofile 7.21 zuschneiden und nach Abb. 94
auf den Abweiser 7.22 kleben.
- Abweiser nach Abb. 95 ankleben.
- Kette 7.23 auflegen, Länge auf leichte Spannung ein-
stellen , Kette aufziehen.
- Abweiser 7.24 aufkleben - Abb. 96.
24
96
89
90
91
92
93
94
95
7.6
7.9
7.8
7.10
7.12
7.11
7.7
7.9
7.13
7.14
Ø 1,2 mm
7.15
7.16
7.8
7.15
7.16
7.17
7.13
7.19
7.20
7.6, 7.10
7.18
7.14
7.21
7.22
7.21, 7.22
7.23
7.24
3
m
m
7.8
Ø 9,5 mm
Ø 9,5 mm
