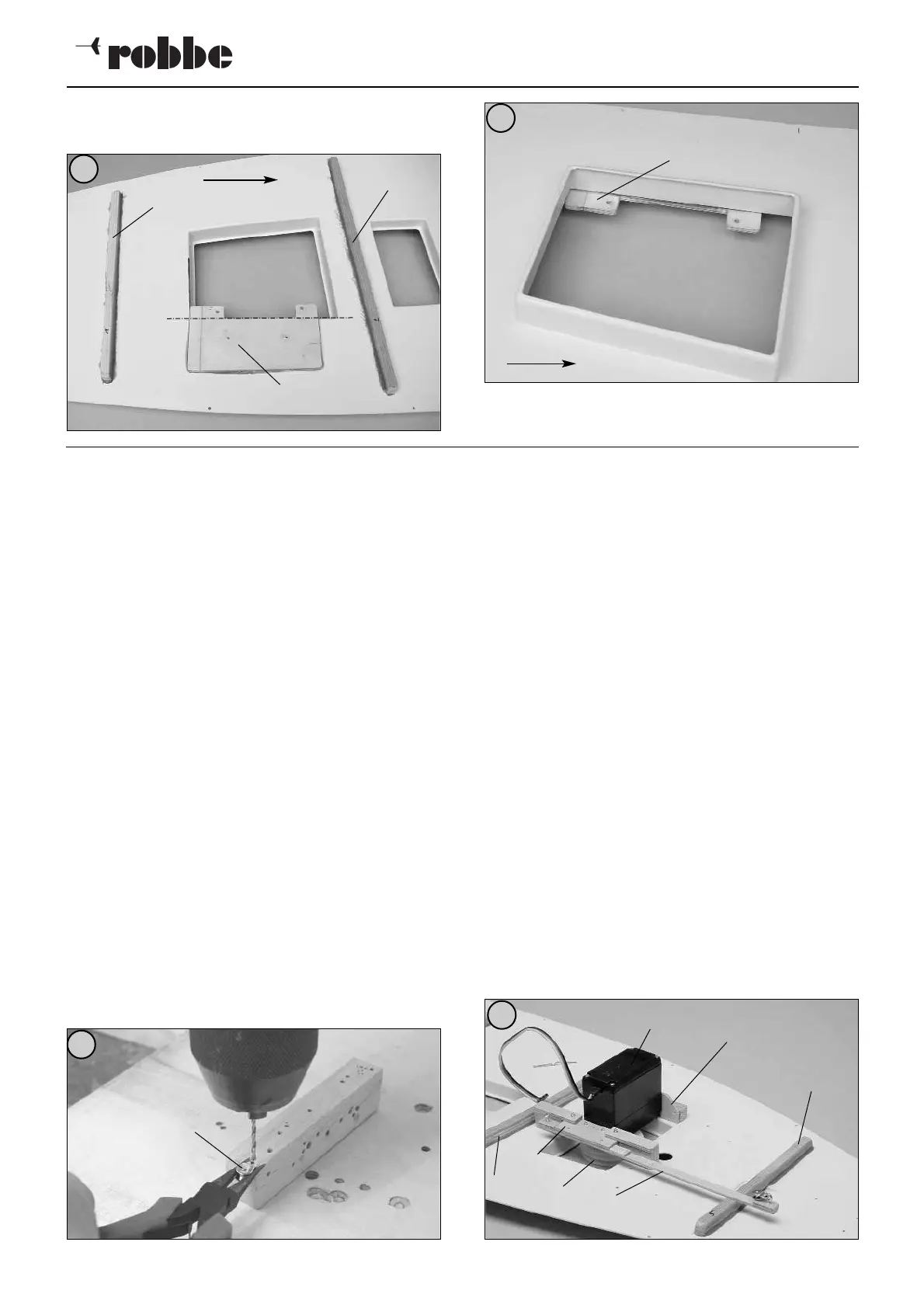

- Die Halteplatte 7.25 unter den Rand der Hauptluke kle-
ben. Die Längs- und Querkanten müssen bündig verlau-
fen Abb. 97 und 98.
- Die Hauptwinde wird später mit den Blechschrauben
7.26 an der Halteplatte montiert.
25
Baustufe 8, die Vorsegelwinde
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
8.1 Auflageleiste Kiefer 10 x 10 x 58 1
8.2 Haltebrücke Sperrh.Fertigteil 2 x 21 x 58 1 Platte E, BS
8.3 Vorsegelwinde 1 n.e.
8.4 Schraubplatte Sperrh.Fertigteil 3 x 21 x 50 1 Platte C
8.5 Blechschraube St 2,9 x 9,5 2 BS
8.6 Bock Kiefer 10 x 15 x 30 2
8.7 Lasche Sperrh.Fertigteil 3 x 10 x 42 2 Platte C
8.8 Blechschraube St 2,2 x 9,5 3 BS
8.9 Verstärkung Sperrh.Fertigteil 3 x 7 x 15 2 Platte C
8.10 Spannleiste Kiefer 2 x 7 x 200 1
8.11 Rollenblock MS 6 x 11,5 1 BS
8.12 Ringschraube MS 3 x 1,8 x 8 1 BS
8.13 Anschlagleiste Kiefer 2 x 7 x 12 1
8.14 Blechschraube St 2,2 x 6,5 2 BS
8.15 Windentrommel Ku Ø 38 1 bei 8.3
- Die Halterungen für die Vorsegelwinde werden außer-
halb des Modells montiert - Abb. 99, Seite 26.
- In der Auflageleiste 8.1 mittig einen Schlitz einfeilen.
- Die Haltebrücke 8.2 so ankleben, daß die Winde 8.3 ein-
geschoben werden kann.
- Die Schraubplatte 8.4 mit Schrauben 8.5 an der Winde
an der Seite montieren, an der das Kabel austritt.
- Böcke 8.6 mit Laschen 8.7 verkleben. Einheit 8.6, 8.7 an
der Platte verschrauben, Schrauben 8.8
- Die Verstärkungen 8.9 auf die Spannleiste 8.10 kleben.
Schraube 8.8 ca. 3 mm tief eindrehen.
- Rollenblock 8.11 mit Ø 2 mm aufbohren (Abb. 100) und
in der aufgebogenen Ringschraube 8.12 einhängen.
Ringschraube zubiegen und in die Verstärkung schrau-
ben.
- Spannleiste an die Schraubplatte setzen, Löcher boh-
ren. Position der Anschlagleiste 8.13 ermitteln, Leiste
aufkleben. Spannleiste an der Schraubplatte verschrau-
ben, Schrauben 8.14.
- Windentrommel 8.15 aufstecken. Windeneinheit unten
auf das Deck setzen und so ausrichten, daß die
Trommel mittig in der Lukenöffnung sitzt. In dieser
Position die Auflageleiste und die Böcke verkleben.
Spannleiste 8.10 nicht am Unterzug 5.1 verkleben -
Abb. 101.
97
98
100
101
7.25
7.25
5.4
5.2
vorn
8.11
8.3
8.1, 8.2
8.4-8.8
8.10
8.15
5.1
5.2
vorn
