Bauanleitung
Valdivia
Bestell Nr.
1140
Baustufe 9, die Schotführung
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
9.1 Führungsrohr Ku Ø 3 x 300 1
9.2 Unterlage Kiefer 10 x 10 x 20 1
9.3 Führungsrohr Ku Ø 3 x 150 2
9.4 Hülsen Ms-Niet Ø 3 x 17 5 BS
9.5 Wirbel Ms 1 BS
9.6 Rollenblock Ms 6 x 11,5 1 BS
9.7 Schotbügel Ms-Draht Ø 1,5 x 140 1 Schonersegel
9.8 Schotbügel Ms-Draht Ø 1,5 x 160 1 Focksegel
9.9 U-Scheibe Ms 1,5 x 3,5 2 BS
9.10 Abstandshülse Ms 2,5 x 5 4 BS
9.11 Splint Ms 1,5 x 1,5 x 25 6 BS
9.12 Umlenkrollenblock Ms 6 x 11,5 2 BS
9.13 Rohrniet Ms 2,5 x 5 6 BS
9.14 Doppelblock Ms Ø 5 1 BS
9.15 Splint Ms 1 x 1,4 x 15 1 BS
9.16 Rohrniet Ms Ø 1,5 x 10 1 BS
9.17 Fockschot Takelgarn beige Ø 0,4 x 1,2 m 1
9.18 Klemmhülse Ms 2,5 x 3 4 BS
9.19 Gummischnur 1,5 x 0,5 m 1 BS
9.20 Sicherungshülse Ms 2,5 x 8 1 BS
9.21 Schonerschot Takelgarn beige Ø 0,7 x 0,85 m 1
9.22 Wirbelhaken Ms 20 lg. 2 BS
9.23 Großschot Takelgarn beige Ø 0,7 x 1,8 m 1
9.24 Endlosschot Takelgarn beige Ø 0,7 x 2,0 m 1 Vorsegel
9.25 Klemmhülse Ms-Niet 2,5 x 3 2 BS
9.26 Wirbelhaken Ms 14 lg. 2 BS
27

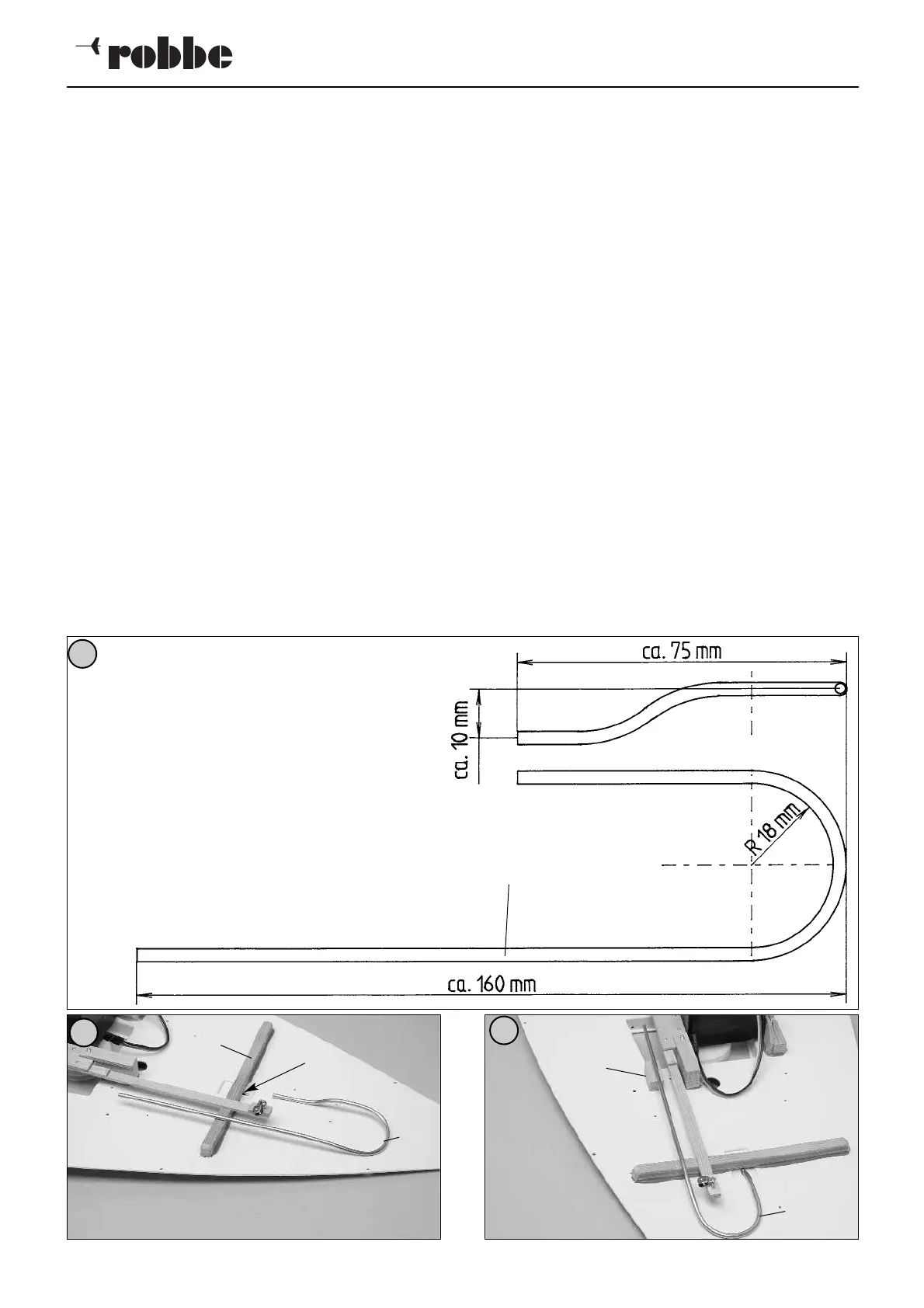

- Das Führungsrohr 9.1 nach M 1:1 Zeichnung biegen -
Abb. 102. Darauf achten, daß die Enden gratfrei sind.
- Nach Abb. 103 das Deck schräg mit Ø 3,5 mm durch-
bohren.
- Rohr 9.1 einsetzen. Unterlage 9.2 zwischen Deck und
Rohr setzen. Einheit so ausrichten, daß das Rohrende
von oben durch die Luke zugänglich ist und mit ST-E
verkleben, Abb. 104 und 105.
102
103
104
9.1
Ø 3,5 mm
9.1
9.1
9.2
5.1
M 1:1
