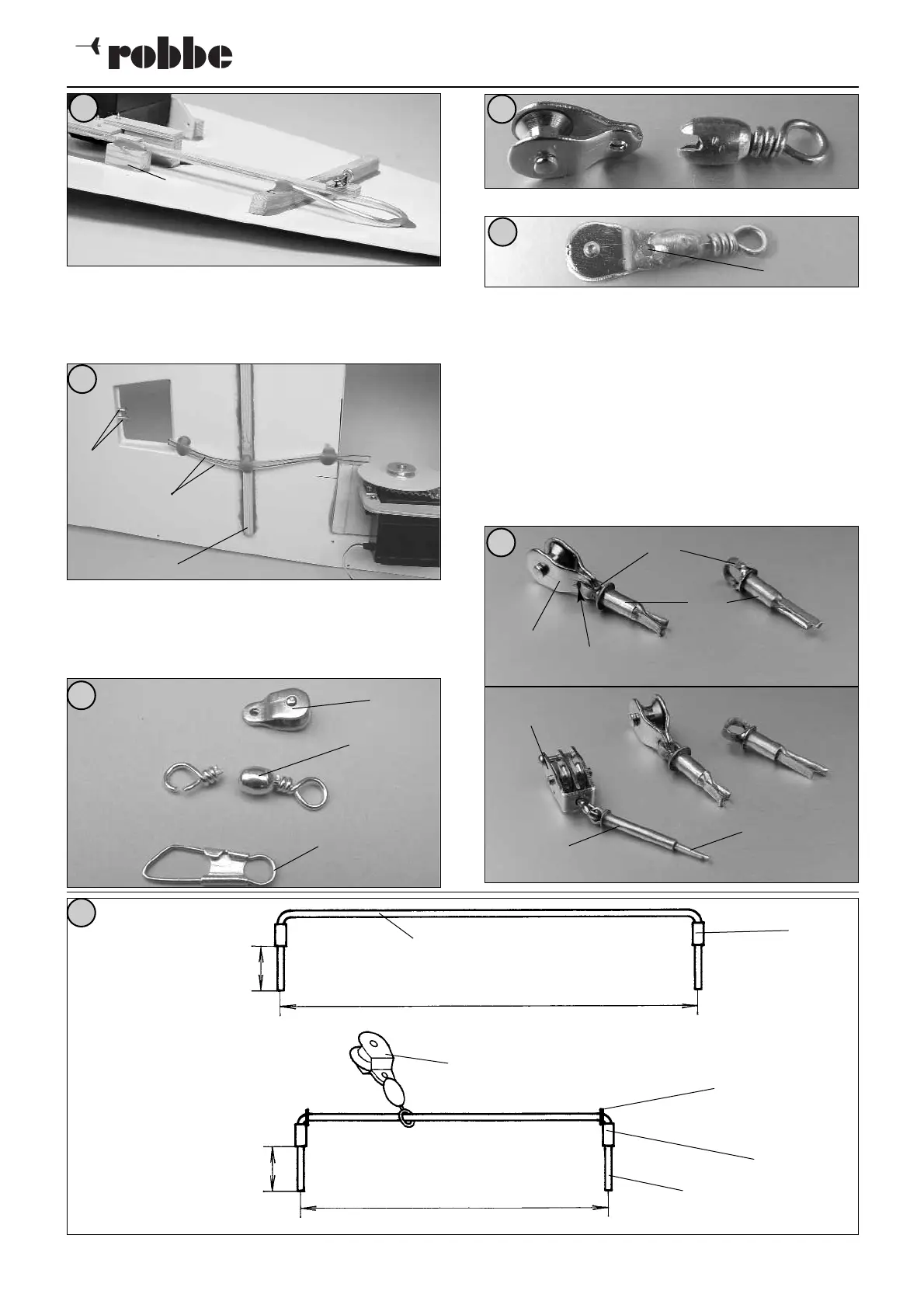

- Loch Ø 1,2 mm bohren.
- Die Schotbügel 9.7 und 9.8 biegen. Die Bügel mit den
Teilen 9.5, 9.6, 9.9 und 9.10 komplettieren. Scheiben und
Hülsen verlöten - Abb. 110.
- Die sechs Splinte 9.11 „umdrehen“. Dazu Splinte aufbie-
gen und gerade richten.Splinte mit den gewölbten Seiten
nach innen neu formen.
- Umlenkrollenblöcke 9.12 Ø 2 mm aufbohren und entgra-
ten, 2 Splinte einziehen. Jeden der Splinte mit einem
Rohrniet 9.13 verlöten- Abb. 111.
- Den Doppelrollenblock 9.14 mit Splint 9.15 und Rohrniet
9.16 versehen.
Bauanleitung
Valdivia
Bestell Nr.
1140
- Die beiden hinteren Führungsrohre 9.3 nach Abb. 106
verkleben.
- Die Hülsen 9.4 in die gebohrten Süllränder kleben (siehe
Abb. 70).
- Den Wirbel 9.5 nach Abb. 107 und 108 bearbeiten und
mit dem Rollenblock 9.6 verlöten - Abb. 109. Vorsichtig
löten, das Auge muß beweglich bleiben. Teile des
Wirbels aufheben.
28
105
106
107
108
109
110
111
9.2
9.3
9.4
5.4
9.6
9.5
Ø 1,2 mm
9.11
9.12
Ø 2 mm
9.13
9.14
9.16
9.15
9.8
9.7
9.9
9.10
9.10
9.5, 9.6
M 1:1
(9.22)
2 x
4 x
70 mm
95 mm
10 mm
10 mm
