Bauanleitung
Valdivia
Bestell Nr.
1140

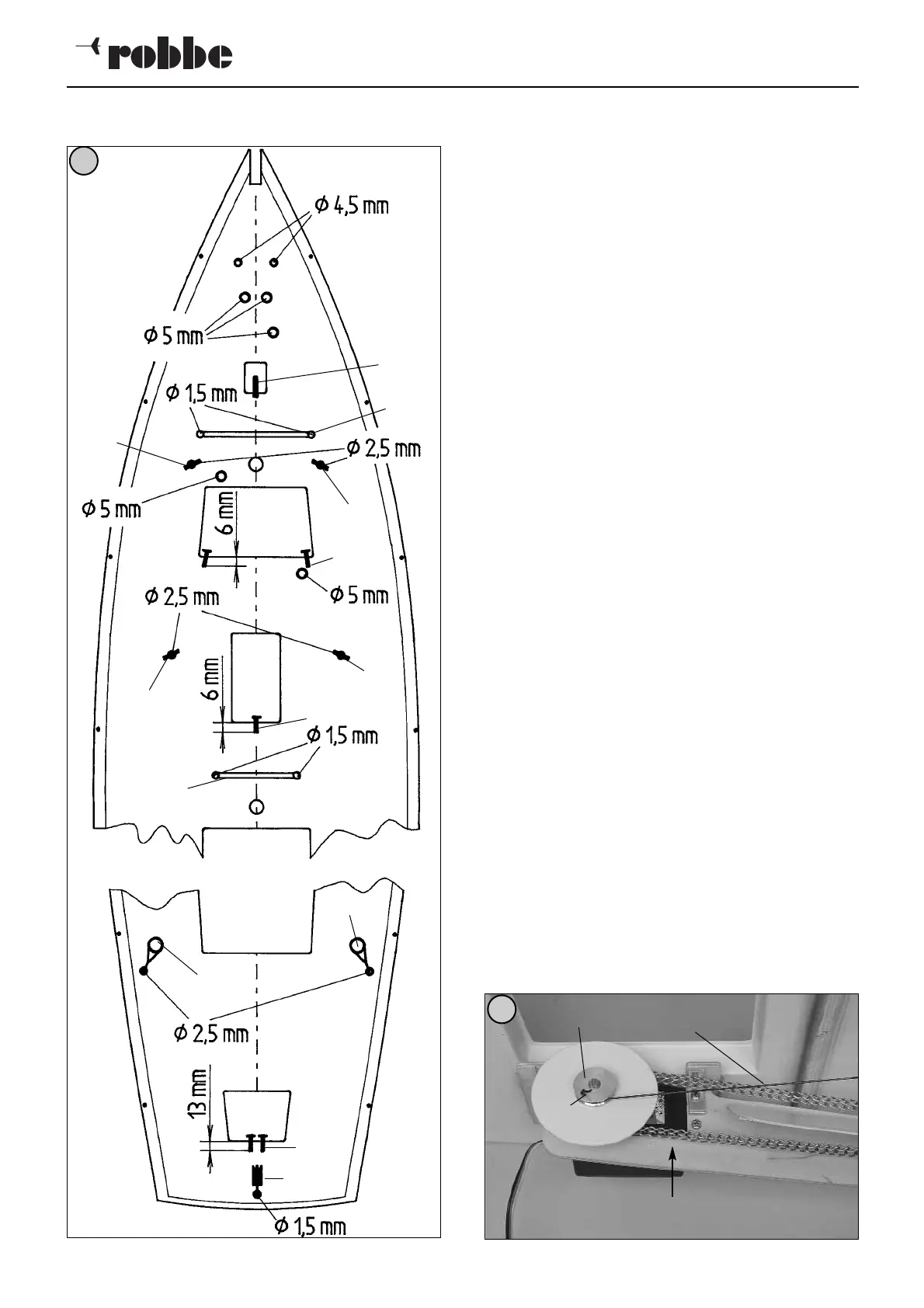

- Löcher im Deck nach Ø Angaben aufbohren vorbereitete
Teile nach Abb. 112 einsetzen.
- Vor dem Einbau der Schoten muß die Fernsteuerung
vorbereitet werden. Senderausbau: Am linken
Optionsplatz den Linearschieber einbauen. Das Dual-
Rate Modul an einem entsprechenden Optionsplatz
montieren.
- Den Stecker für Kanal 3 und 4 am Sender herausziehen
und an diesen beiden Kanälen das Dual-Rate Modul
anschließen. Den Knüppel-Kanal 3 und den
Linearschieber sinngemäß am Modul anschließen.
- Für das Einstellen der Wickelwege die Winden vorläufig
am Empfänger anschließen. Lenkservo und Regler wer-
den hier nicht benötigt.
- Am Kanal 3 wird die Hauptsegelwinde, am
Linearschieberkanal 4 wird die Vorsegelwinde ange-
schlossen.
- Sender einschalten, Empfängerakku anschließen.
Hauptwinde in eine Endstellung fahren.
- Winde an der Halteplatte festschrauben. Senderkanal 3
mit Trimmung in Stellung „Knüppel an den Bauch“ fah-
ren. Diese Stellung „Knüppel am Bauch“ bedeutet später
die Segel sind „dichtgeholt“. Kette gemäß Pfeil „M“ mar-
kieren (z. B. Krokoklemme) - Abb. 113. Knüppel lang-
sam in Gegenrichtung bewegen. Die Klemme muß sich
in Richtung kleines Kettenrad bewegen. Läuft die
Klemme auf das große Rad, Servo Reverse des Senders
betätigen.
- Über die Dual-Rate Funktion die Winde so einstellen,
daß der Arbeitsweg zwischen den Kettenrädern 30 cm
beträgt. Durch die Dual-Rate Funktion verändern sich
beide Endstellungen der Winde. Dementsprechend die
Klemme neu ansetzen. Nach Festlegung des
Arbeitswegs das Kettenglied an der Stelle „M“ markieren
- Filzstift.
- Hinweis: Alle Schnittstellen am Takelgarn gegen
Ausfransen zuschmelzen (Feuerzeug). In bestimmten
Fällen das Verschmelzen erst nach dem Verknoten
durchführen.
- Die Fockschot 9.17 auf Maß schneiden und in das
Führungsrohr 9.1 einfädeln. Schot über Deck gegen
Zurückrutschen sichern.
- Winde ganz auffahren (Knüppel nach vorn). Fockschot
durch die Bohrung der Schot-Trommel 7.13 führen,
Hülse 9.18 aufstecken . Schot mit Endknoten versehen.
Hülse am Knoten soweit zusammendrücken, daß die
Schnur nicht mehr rutscht, aber nicht abgequetscht wird
- siehe Abb. 113.
29
112
113
9.1
9.7
9.11
9.11
9.11
9.11
9.4
9.8
9.4
9.12
9.12
9.4
9.14
M
9.17
7.13
9.18
