Bauanleitung
Valdivia
Bestell Nr.
1140
Bei der Lackierung können Sie sich nach den Abbildungen
der Kartonage richten.
Hinweise zur Fernsteueranlage
Es wird empfohlen, die vorgesehenen RC-Komponenten ein-
zubauen. Bei Verwendung anderer Einbauteile können Sie
sich nach dem Einbauschema richten. Die Anordnung sinn-
gemäß vornehmen.
Fernsteuerung nach beiliegender Anleitung in Betrieb neh-
men, um die Servos vor dem Einbau in Neutralstellung zu
bringen - dabei müssen Knüppel und Trimmhebel am Sender
in Mittelstellung stehen.
Steckverbindungen so im Rumpf fixieren, daß sie nicht mit
Sickerwasser in Berührung kommen können.
Hinweis zu den verwendeten, seemännischen Begriffen
Auf den Seiten 84 und 85 finden Sie im Anhang ein kleines
Lexikon. Hier werden Begriffe erklärt, die in dieser Anleitung
Verwendung finden.
Hinweise zur Stückliste, Abkürzungen
AS = im Antriebsset enthalten
BS = im Beschlagsatz enthalten
TZT = Tiefziehteil
n.e. = nicht enthalten
Hinweise zu den Klebstoffen, Abkürzungen
ST-E = Stabilit-Express
SP-EX = Speed-Extra
SP-T1 = Speed Typ 1
SP-T2 = Speed Typ 2
4
1
0.1
0.2
0.3
0.4

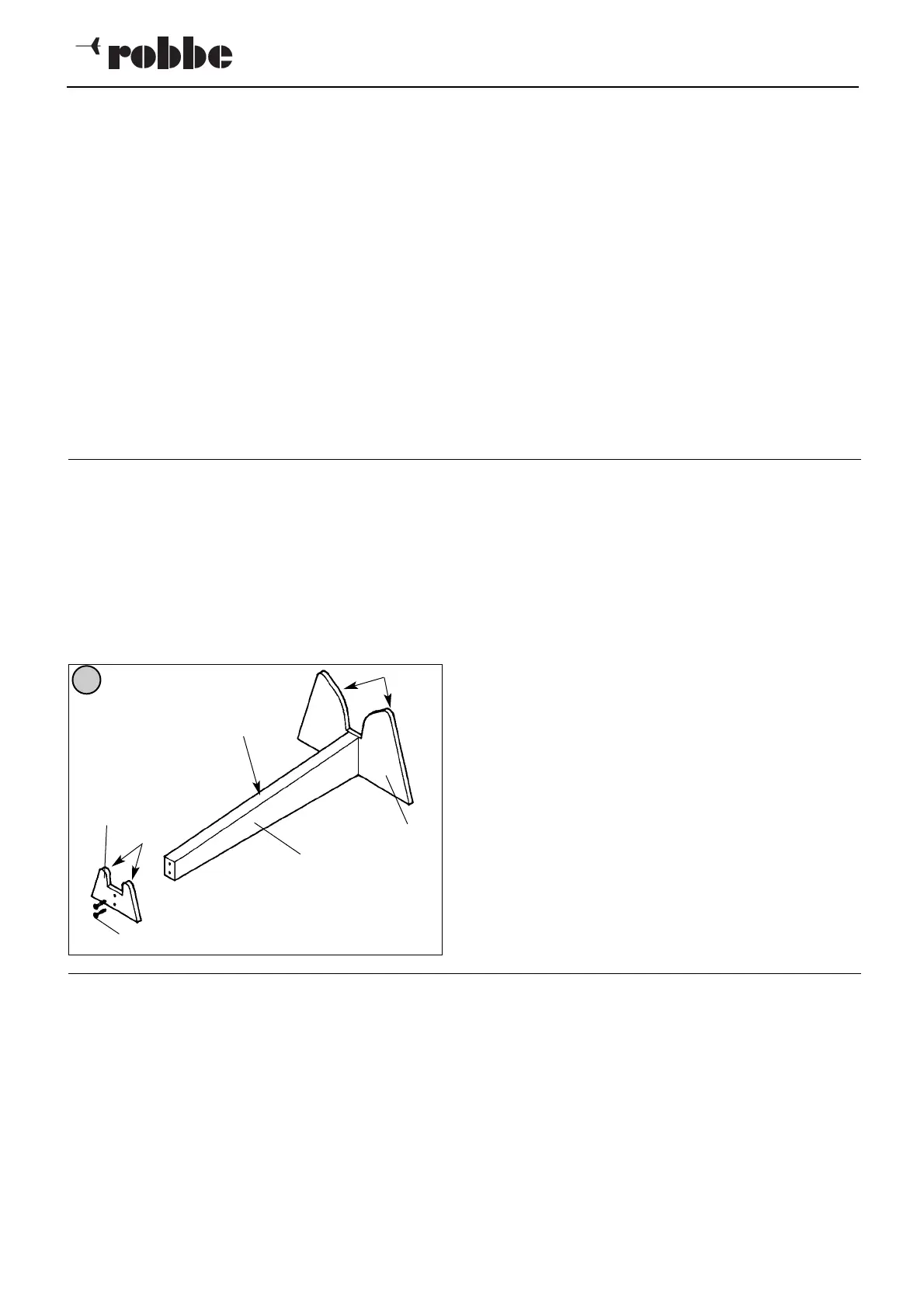

Baustufe 0, Bootsständer
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
0.1 Unterlegklotz Abachi 35/70 x 22 x 400 1
0.2 Ständerpalle hinten Sperrh.Fertigteil 6 1 Platte A
0.3 Ständerpalle vorn Sperrh.Fertigteil 6 1 Platte A
0.4 Spax-Schrauben St 4,5 x 40 4
0.5 Polster Filz 4 x 35 x 1000 1 selbstklebend
- Teile 0.1 - 0.3 mit den Spax-Schrauben 0.4 verschrau-
ben. Abb. 1.
- Bootsständer wachsen oder lackieren.
- Polster 0.5 zuschneiden und aufkleben.
0.5
0.5
Baustufe 1, der Rumpf
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
1.1 Rumpf ABS TZT 2 1
1.2 Kielhacke ABS TZT 1,5 1
1.3 Verstärkung ABS Stanzteil 1,5 2 Platte B
HL 1 Hilfsleiste Kiefer 5 x 10 x 200 2
HL 2 Hilfsleiste Kiefer 8 x 8 x 200 2
1.4 Vordersteven Mitte Sperrh.Fertigteil 3 1 Platte C
1.5 Vordersteven Seite Sperrh.Fertigteil 3 2 Platte C
1.6 Splint Ms 2 x 2 x 15 1
1.7 Füllkeil Abachi 3-kant 12 x 12 x 40 2 anpassen
0.5
