ROBBE Valdivia - Hull Preparation and Cutting; Stem Assembly and Hull Fitting

Bauanleitung
Valdivia
Bestell Nr.
1140

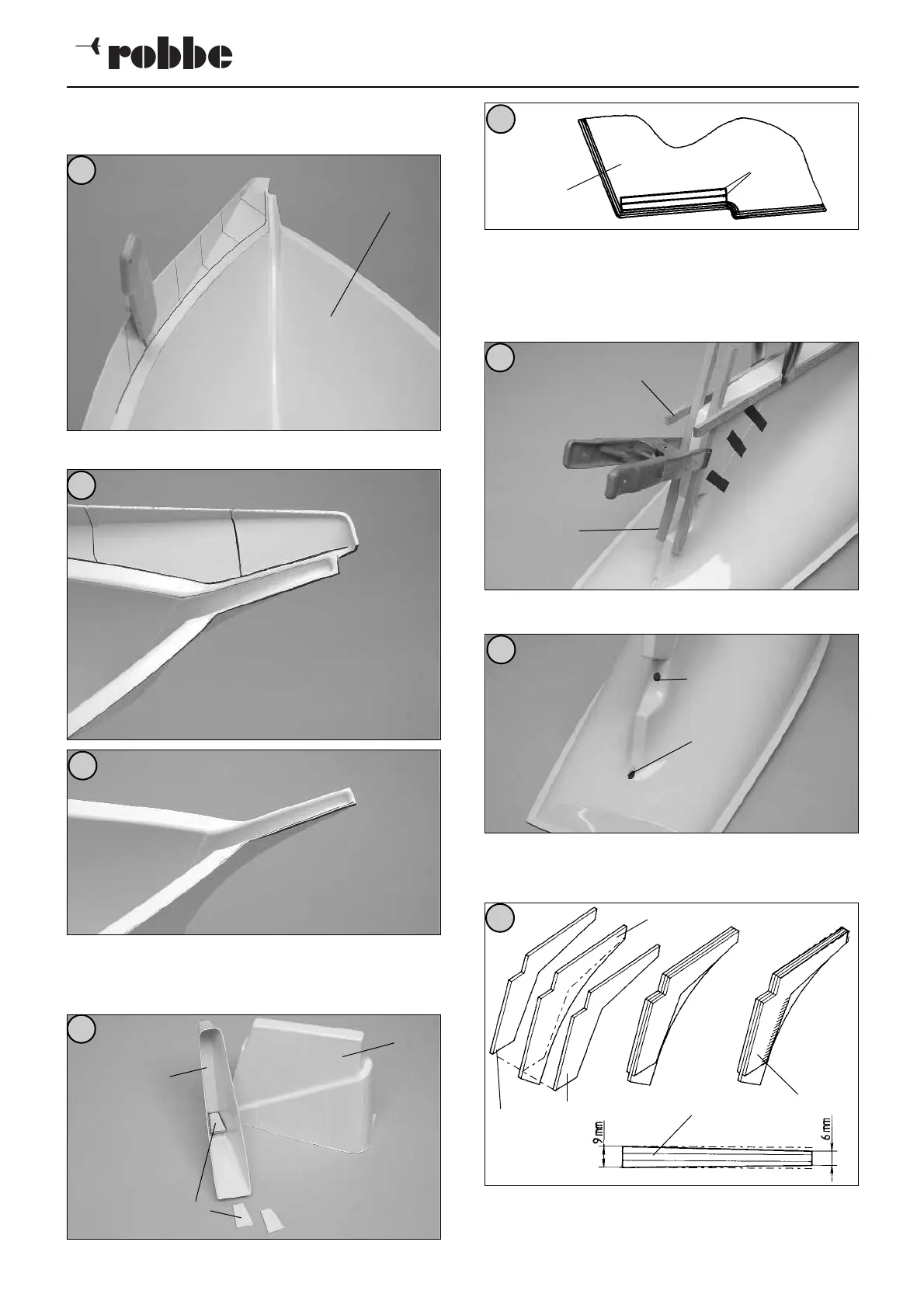

- Den Rumpf 1.1 gemäß Markierungen beschneiden.Den
Schnitt möglichst senkrecht ausführen.
Abb. 2
- Den angeformten Steven beschneiden - Abb. 3 und 4.
- Die Kielhacke 1.2 beschneiden. Verstärkungen 1.3 mit
ST-E von innen auf die Stufe kleben - Abb 5 und 6.
- Die Kielhacke spaltfrei an der Rumpfstufe anpassen und
mit Hilfsleisten HL 1 und HL 2 und Klammern probewei-
se ausrichten.
- Klebekanten mit ST-E einstreichen, Teil erneut aufset-
zen, ausrichten und mit Klebestreifen fixieren - Abb. 7.
- Löcher für Stevenrohr (2.1) und Ruderkoker (3.4) nach
Markierungen bohren - Abb. 8.
- Den Vordersteven aus den Teilen 1.4 und 1.5 zusam-
menkleben - Abb 9. Verjüngungen anschleifen und
Steven mit etwas Luft in den Steven des Rumpfs ein-
passen.
- Vordersteven einsetzen, mit einer Hilfsleiste ausrichten
und mit einer Klammer fixieren - Abb. 10.
5
2
1.1
3
4
5
6
7
8
9
1.2
1.2
1.3
1.3
1.2
HL 1
HL 2
Ø 7
Ø 5
1.4
1.5
1.5
1.4,
1.5
