Bauanleitung
Valdivia
Bestell Nr.
1140

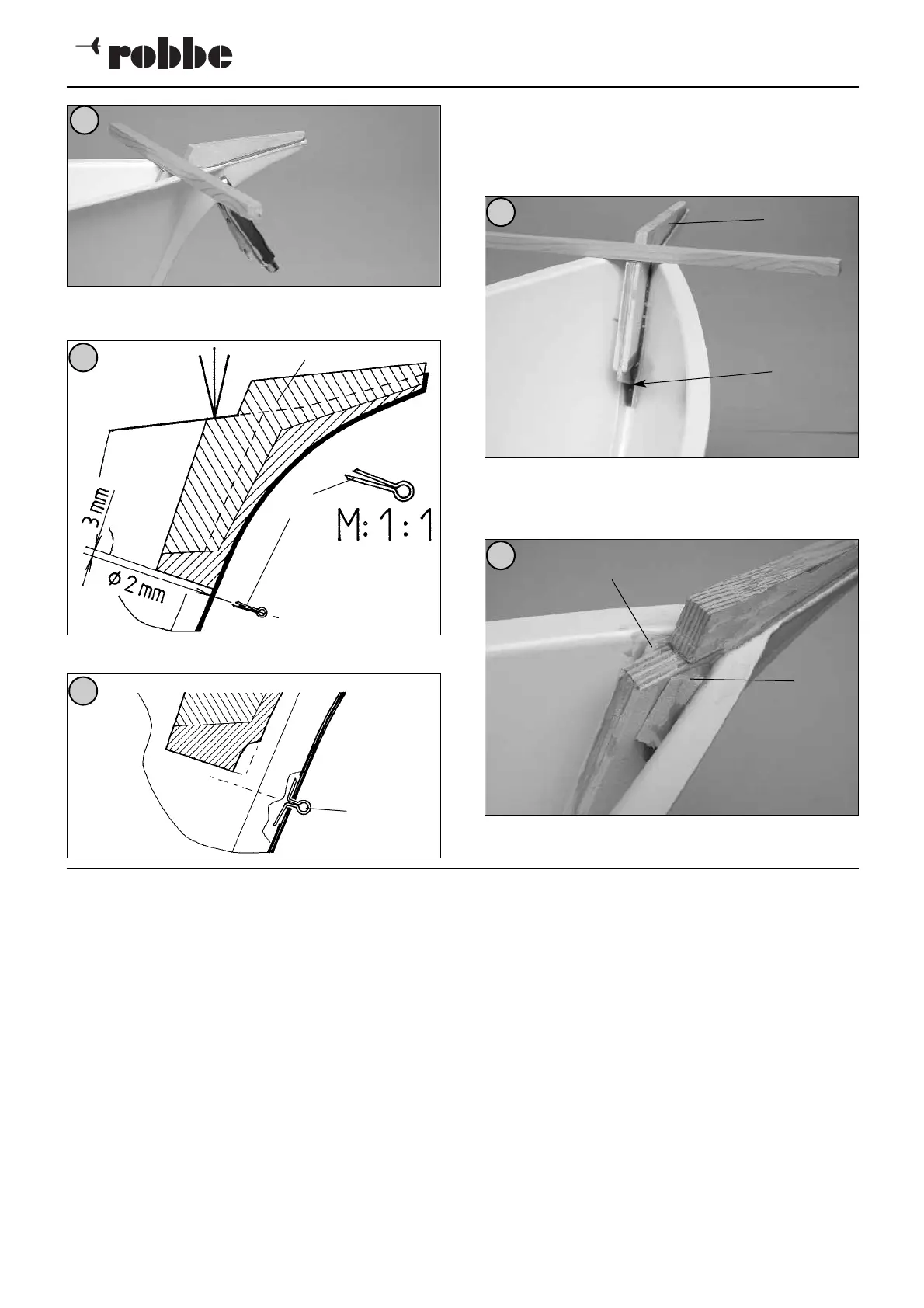

- Die Bohrung für den Splint 1.6 anzeichnen und mittig
bohren - Abb. 11.
- Splint einsetzen, umbiegen und gut mit ST-E verkleben -
Abb. 12
- Die Unterkante des Vorderstevens entsprechend ausfei-
len.
- Vordersteven ausrichten und einkleben - Abb. 11 / 13.
- Die Füllkeile 1.7 so einpassen und verkleben, daß sie
mit dem Kleberand des Rumpfs und der Stufe im Steven
eine Auflagefläche bilden - Abb. 14.
6
10
11
12
13
14
Baustufe 2, der Antrieb
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
2.1 Stevenrohr mit Getriebeständer Ms/Ku 1 AS
2.2 Motorspant Sperrh. Fertigteil 3 1 Platte C
2.3 Elektromotor 400/45 1 AS
2.4 Kondensator 100 nf 2 AS
2.5 Isolierschlauch 60 lang 1 zuschneiden, AS
2.6 Kondensator 47 nf 1 AS
2.7 Motoranschlußkabel Zwillingslitze 2 x 0,75 x 250 1 AS
2.8 AMP-Stecker m. Isolierkörper Ø 2 1 Satz AS
2.9 Schraube St M 2,5 x 6 2 AS
2.10 Kontermutter Ms M 4 1 AS
2.11 Schiffswelle St 4 x 130 1 AS
2.12 Zahnrad Ku 32Z m 0,75 2:1 1 AS
2.13 Gewindestift St M4 x 6 2 AS
2.14 Ritzel Ms 16 Z m 0,75 2:1 1 AS
2.15 Gewindestift St M 3 x 3 1 AS
2.16 Schiffsschraube Ku Ø 35 3 Blatt 1 AS
2.17 Getriebeabdeckung Ku Spritzteil 1 AS
1.4, 1.5
1.6
1.6
1.4, 1.5
1.6
1.7
1.7
