ROBBE Valdivia - Page 38

Bauanleitung
Valdivia
Bestell Nr.
1140

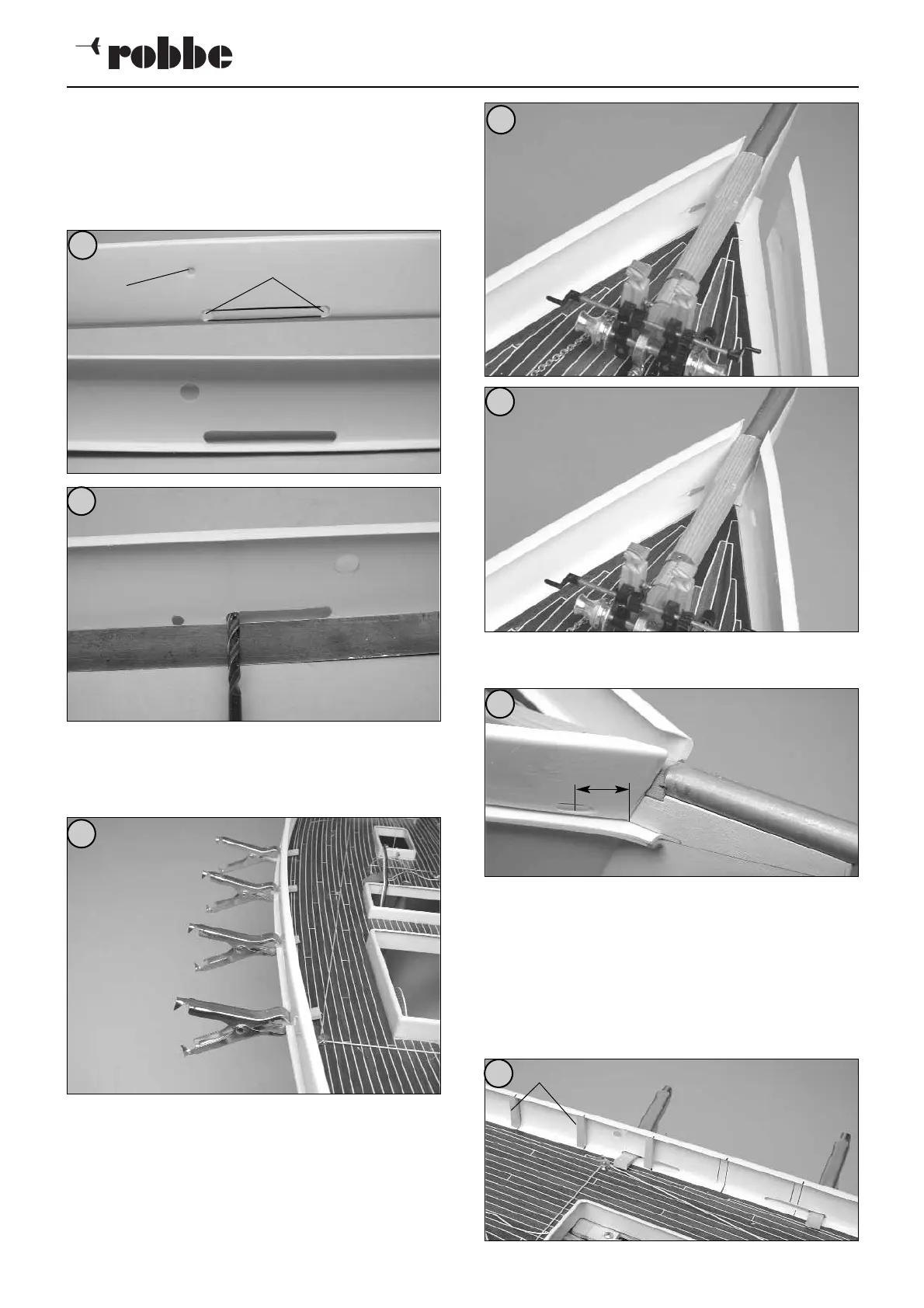

- Die Schanzkleidhälften mit den vier Bohrungen Ø 6 mm
für die Klüsen versehen.
- Die Ø 3 mm Bohrungen für die Speigatts nach
Markierungen anbringen. Die Speigatts mit einem 3 mm
Bohrer ausfräsen, dabei ein dünnes Stahlband unterle-
gen, damit der Bohrer nicht weglaufen kann - Abb. 148
und 149.
- Schanzkleid entlang der Außenplanke 6.4 nach vorn
führen und die Länge anpassen. Zum Festhalten des
Schanzkleids kurze Leistenstücke durch die Speigatts
stecken und diese anklammern - Abb. 150.
- Die Unterkanten müssen an den Außenplanken anliegen
- Abb. 151 und 152. Der Ausschnitt an der Oberkante
muß der Breite des Bugspriets entsprechen. Beim
Anpassen darauf achten, daß die Klebefläche des
Schanzkleids auf das Deck gedrückt ist.
- Das Langloch der Kettenklüsen anzeichnen und ausfei-
len - Abb. 153.
- Für die Stützen 13.2 sind oben und unten in den
Kleberändern Markierungen eingezogen. Diese
Markierungen mit einem feinen Filzstift kennzeichnen -
Abb. 154. Hinweis: Die Stützen werden nicht rechtwink-
lig zu den Kleberändern eingebaut. Sie sollen beim
schwimmenden Modell senkrecht stehen. Zum leichte-
ren Verständnis zeigt das Bild das aufgesetzte
Schanzkleid. Die 40 seitlichen Stützen hinter den
Markierungen einpassen. Jede einzelne Stütze anpas-
sen und ankleben.
39
148
149
150
151
152
153
154
Ø 3 mm
Ø 6 mm
18 mm
13.2
