Bauanleitung
Valdivia
Bestell Nr.
1140

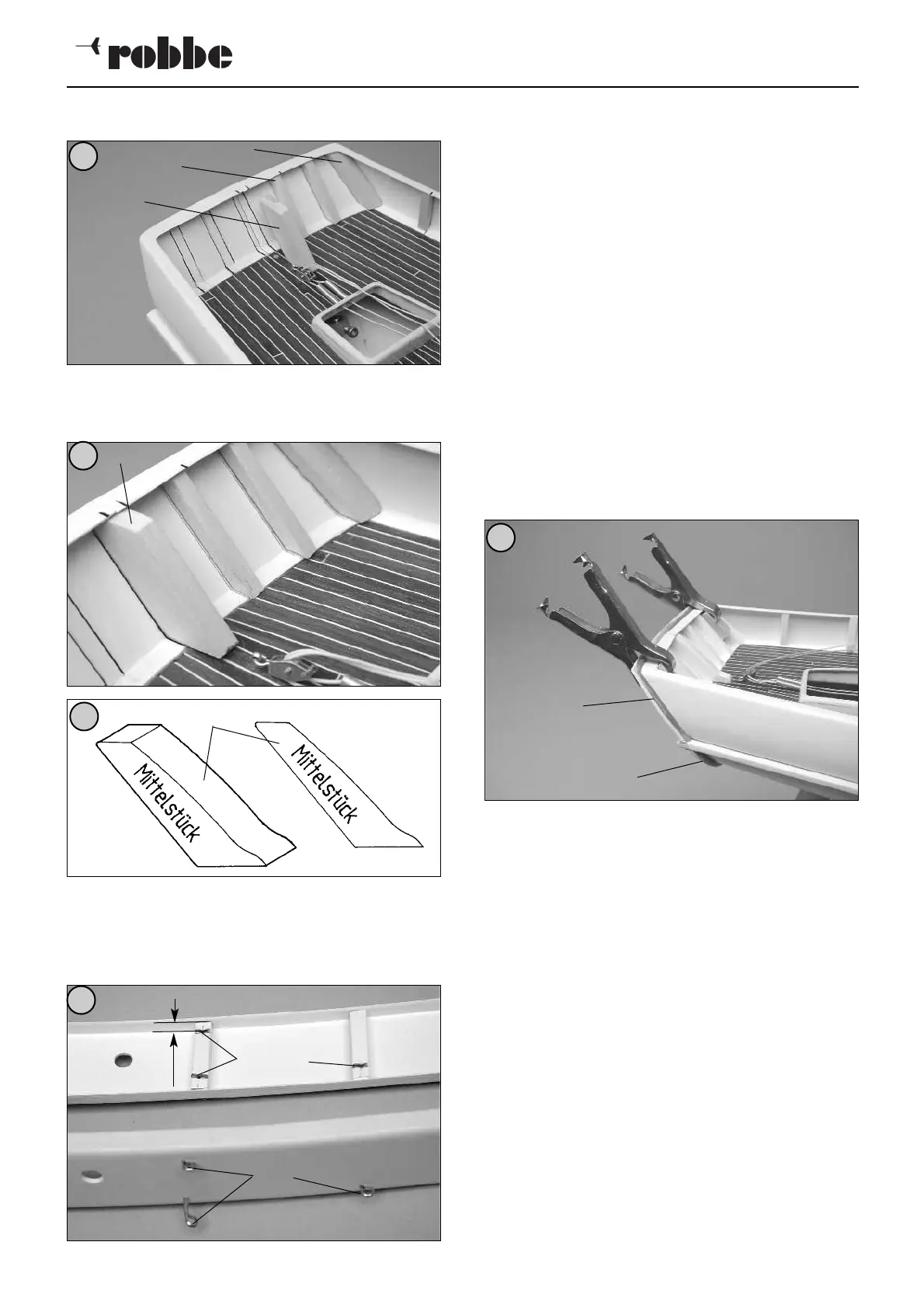

- Im Heckbereich die Eckstücke 13.3 und die Endstücke
13.4 einpassen und einkleben - Abb. 155.
- Das Mittelstück 13.5 nach Abb. 156 anpassen und nach
Abb. 157 die vordere Kontur bearbeiten. Mittelstück zur
Hälfte in ein Schanzkleid einkleben.
- Die erste Stütze vor der vorderen Klüse zweimal mit Ø
1,5 mm bohren - Abstand von den Kleberändern: 3 mm.
Die nächste Stütze unten ebenso bohren. Die Augen der
Splinte 13.6 nach vorn abknicken und einbauen - Abb.
158.
- Die Kanten der Belegschienen 13.7 verschleifen, siehe
Abb. 161.
- Vor dem Weiterbau des Modells werden folgende Teile
weiß lackiert: Schanzkleid innen, Bugspriet,
Unterlegklotz, Klüverbaum, Belegschienen und Klüsen.
- Die Klebefläche des Decks für das Schanzkleid muß fett-
frei sein. Schanzkleid aufsetzen. Genauen Sitz am Heck
kontrollieren, siehe Abb. 147.
- Schanzkleid mit Leisten und Klammern in den Speigatts
fixieren, siehe Abb. 150.
- Hinten beginnend das Schanzkleid von außen mit
Sekundenklebertropfen ST-EX anheften. Beim Heften
darauf achten, daß die Klebeflächen plan aufeinanderlie-
gen. Am Heckspiegel auf exakten Stoß achten.
- Durch außen entlanglaufende Sekundenklebertropfen
die Teile ganzflächig miteinander verkleben. Vorgang
noch einmal wiederholen. Darauf achten, daß kein
Klebstoff auf das Holzdeck läuft.
- Die Aufdopplungen 13.9 und 13.10 an die Klebekante
anpassen und mit ST-E anbringen - Abb. 159.
- Die überstehenden Ränder der Aufdopplungen nach
Rumpf und Schanzkleid bündig schleifen und verspach-
teln. Der Kleberand am Heckspiegel wird vollkommen
weggeschliffen.
Rumpflackierung
- Ruder und Schiffsschraube demontieren. Gewinde,
Mutter abkleben, Loch des Ruderkokers verschließen.
- Vor dem Lackieren sind alle Öffnungen im Schanzkleid
zuverlässig abzukleben. Die Kettenklüsen und die Ø 6
mm Bohrungen von innen abkleben. Die Öffnung für den
Bugspriet verschließen.
- Bei den Speigatts zunächst die Stützen mit einem
schmalen Klebstreifen abdecken, sodaß die Stütze von
außen weiß bleibt.
- Mit weiteren Klebestreifen den unteren Rand abdecken.
Speigattöffnungen mit Doppelklebebandstücken spalt-
frei verschließen - Abb. 160. Den gesamten
Decksbereich auf Höhe des oberen Kleberands
abdecken.
40
155
156
157
158
159
13.3
13.4
13.5
13.5
13.5
Ø 1,5 mm
3 mm
13.6
13.9
13.10
M 1:1
