Bauanleitung
Valdivia
Bestell Nr.
1140
- Boot in den Ständer setzen. Die Mitte der Wasserlinie
vorläufig anzeichnen, Parallelreisser (Bleistift, kein
Filzstift). Mitte Wasserlinie vorn: 10 mm unter dem Splint
1.6, Wasserlinie hinten: Unterkante Ruderkoker. Den
Wasserlinienbereich ca. 30 mm breit weiß lackieren.
- Im nächsten Arbeitsschritt wird der schwarze Bereich
lackiert. Die genaue Oberkante der Wasserlinie 3 mm
oberhalb der Hilfslinie anreißen. Nach dieser Markierung
das gesamte Unterwasserschiff (roter Bereich) abkle-
ben. Scheuerleiste abkleben. Schwarzen Bereich
lackieren. Die schwarzen Bereiche am Bugspriet und
am Klüverbaum mitlackieren.
- Um das Unterwasserschiff zu lackieren, den
Abklebevorgang sinngemäß wiederholen. Die
Wasserlinie mit ca. 6 mm Breite vorsehen. Ruder eben-
falls lackieren.
- Als letztes wird die Scheuerleiste weiß lackiert.
- Schiffsschraube und Ruder wieder montieren.
- Die Klüsen 13.8 in die vorgesehenen
Schanzkleidbohrungen kleben. Belegschienen 13.7 ver-
kleben - Abb. 161.
41
Baustufe 14, die Holzverschanzung
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
14.1 Abstandsklötzchen Kiefer 11 x 11 x 22 1
14.2 Formteil Bug Kiefer 3 x 30 x 40 1
14.3 Laufleiste Kiefer 3 x 3 x 1100 6
14.4 Formteil Heck Kiefer 3 x 30 x 160 1
14.5 Eckstück Kiefer 3 x 30 x 30 2
W 2 Ankerbalken - Werkzeug Kiefer Fertigteil 1
14.6 Ankerbalken Kiefer 2 x 7 x 200 4
14.7 Hülse Ms 2,5 x 8 4 BS
14.8 Niet Ms 2 x 12 2 BS
14.9 Lasche (Relingstütze) Ms-Band 3 x 1 x 60 2 kürzen, BS
14.10 Nagel Ms 1 x 9 4 BS
14.11 Zwischenstück Kiefer 6 x 6 x 85 2
14.12 Formleiste Kiefer 6 x 6 x 25 3
14.13 Endstück Kiefer 3 x 7 x 120 4
14.14 Hülse Ms Ø 3 x 5 2 BS
14.15 Blechschraube St Ø 2,2 x 16 2 BS
14.16 Handlauf kurz Buche Ø 3 x 150 2
14.17 Handlauf lang Buche Ø 3 x 250 2
14.18 Splint Ms 1,5 x 25 12 BS
14.19 Hülse Ms 2 x 10,5 12 BS
- Bugspriet 11.6 einbauen, dabei den Unterlegklotz 11.5
endgültig auf Deck verkleben.
- Das Abstandsklötzchen 14.1 auf den Bugspriet legen,
Kontur gemäß Markierung anzeichnen - Abb. 162.
Klötzchen beschleifen und auf Endmaß bringen.
- Formteil 14.2 nach Abb. 163 fertigen und mit dem
Klötzchen verkleben.

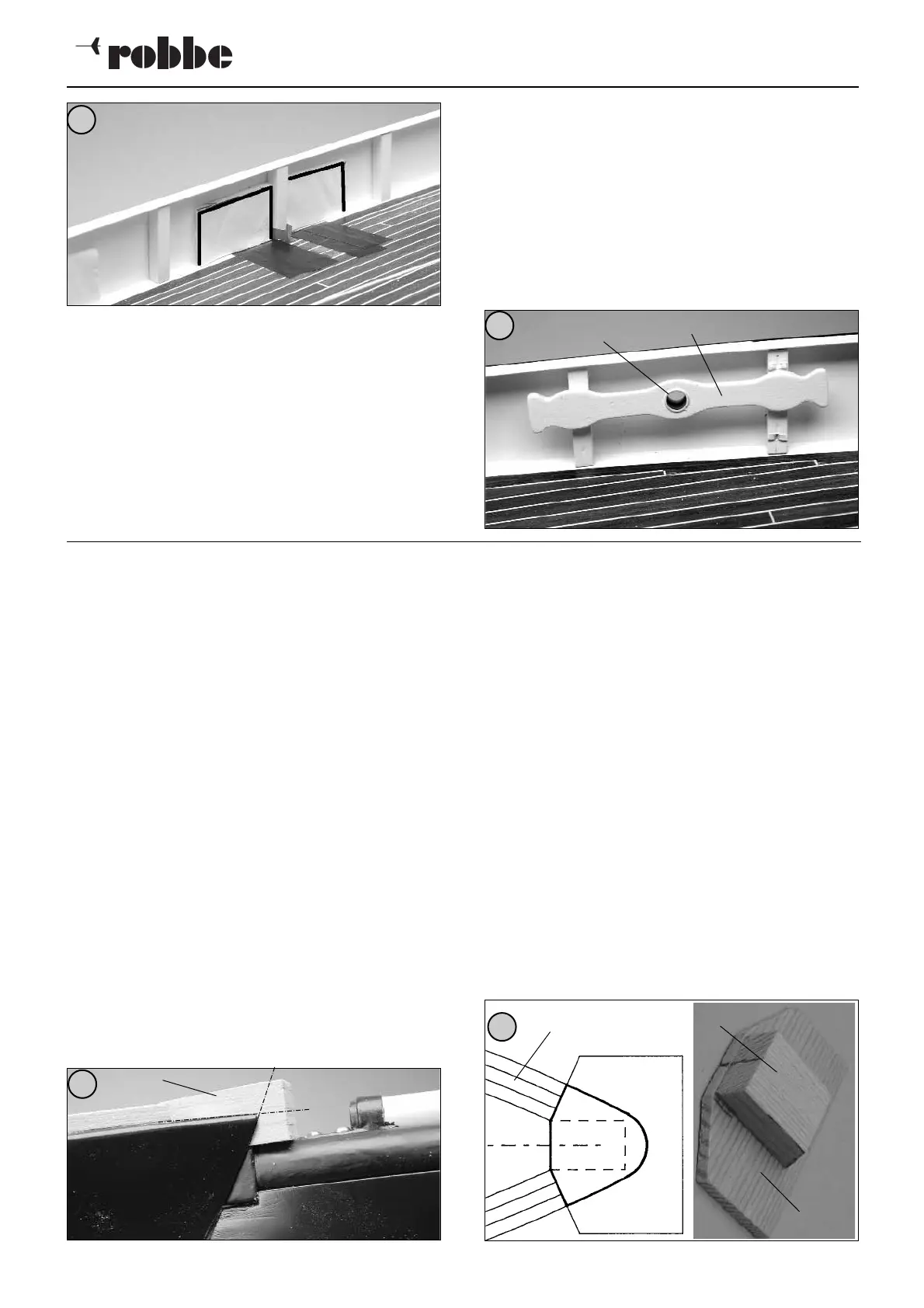

160
161
162
163
13.8
13.7
14.1
14.1
14.2
(14.3)
