ROBBE Valdivia - Page 41

Bauanleitung
Valdivia
Bestell Nr.
1140

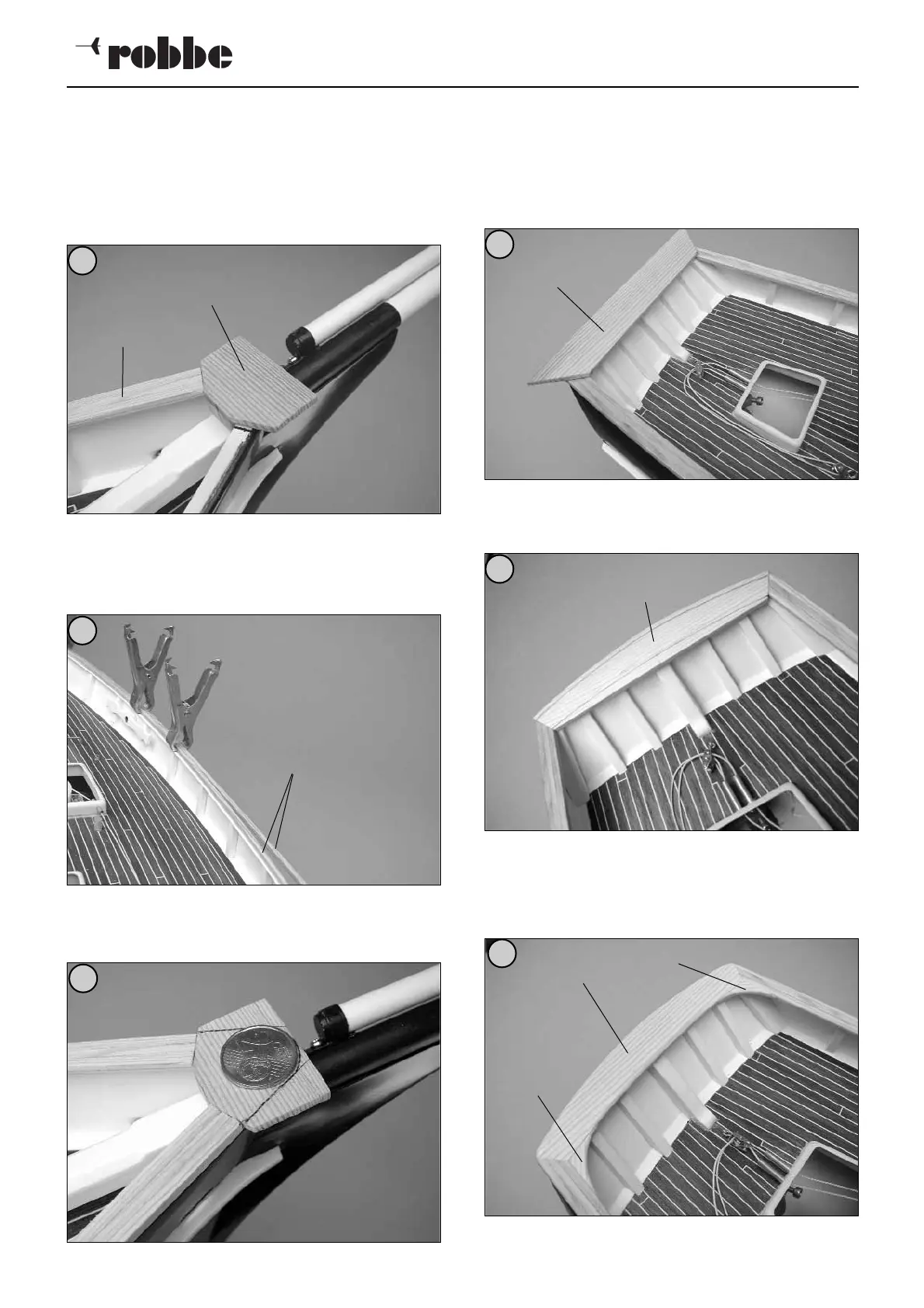

- Einheit auf den Bugspriet setzen, Klötzchen nach der
Schräge ausrichten und Position auf dem Bugspriet mar-
kieren. Bugspriet abnehmen und mit der Einheit verkle-
ben.
- Komplette Baugruppe wieder einbauen, Schrägen auf
die Schanzkleidteile übertragen - Abb. 164. Baugruppe
abnehmen.
- Jeweils die mittlere Laufleiste 14.3 an der Markierung
beginnend mittig auf den Schanzkleidrand kleben - SP-
T1. Die äußeren und die inneren Leisten 14.3 sinn-
gemäß ankleben - Abb. 165.
- Bugspriet aufsetzen. Den Verlauf der Außenkante auf
das Formteil übertragen, Radius mit einer geeigneten
Münze aufzeichnen und Formteil fertig bearbeiten - Abb.
166.
- Am hinteren Formteil 14.4 an beiden Seiten einen 45°
Winkel zuschneiden. Teil 14.4 winklig auf die Laufleisten
legen. Teil so schieben, daß die Schrägen mit der äuße-
ren Laufleiste (und dem Schanzkleid) einen Schnittpunkt
bilden. (Abstand Formteil - Heckspiegelmitte minde-
stens 4 mm). Schrägen auf die Leisten übertragen,
Leisten abschneiden - Abb. 167.
- Auf der Unterseite die Rundung des Heckspiegels
anzeichnen. Im Abstand von 4 mm zu dieser Linie das
Formteil beschneiden - Abb. 168.
- Den Innenradius so anpassen, daß die Kante des
Tiefziehteils nicht sichtbar ist.
- Die Eckstücke 14.5 einpassen - Abb. 169.
42
164
165
166
167
168
169
14.2
(14.3)
14.3
14.4
14.4
14.4
14.5
14.5
