Bauanleitung
Valdivia
Bestell Nr.
1140

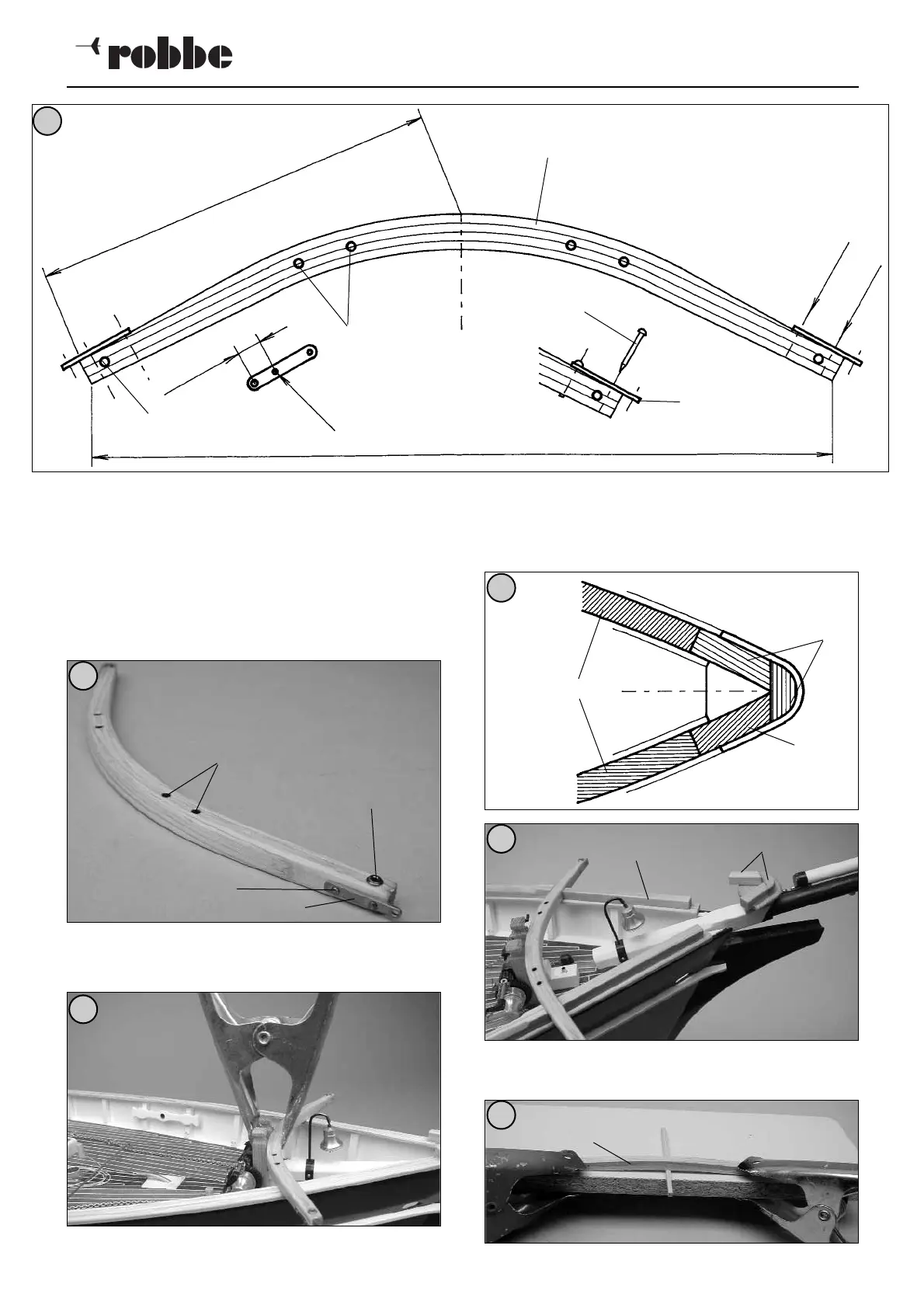

- Wie bereits bei den Decksunterzügen beschrieben, den
Ankerbalken 14.6 mit Hilfe des Wekzeugs W 2 aus vier
Leisten verleimen - Abb. 170. Balkenenden verjüngen,
Bohrungen anbringen. Hülsen 14.7 und Niete 14.8 ein-
setzen. Länge anpassen und Ränder aufweiten (vernie-
ten).
- Die Laschen 14.9 aus den Relingstützen anfertigen,
Ankerbalken danach bohren und mit den gekürzten
Nägeln 14.10 vernieten - Abb. 171. Ankerbalken mehr-
fach wachsen.
- Ankerbalken mittig aufsetzen und an den Windenpollern
fixieren. - Abb 172.
- Die Zwischenstücke 14.11 mittig auf die Laufleisten kle-
ben.
- Die Formleisten 14.12 nach Abb. 173 und 174 anferti-
gen. Beim Kleben verhindern, daß die Teile am Rumpf
verklebt werden (Klebestreifen).
- Die zwei Endstücke 14.13 formverleimen - Zwischenlage
3 mm - Abb. 175.
43
170
171
172
173
174
175
14.6
Ø 2,5 mm
Ø 2 mm
14.7
14.8
14.10
14.9
14.11
14.12
14.12
14.12
14.11
14.13
14.9
14.10
92,7 m
m
168,5 mm
5,5 mm
Ø 1 mm
Ø 1 mm
Ø 1 mm
M 1:1
