Bauanleitung
Valdivia
Bestell Nr.
1140

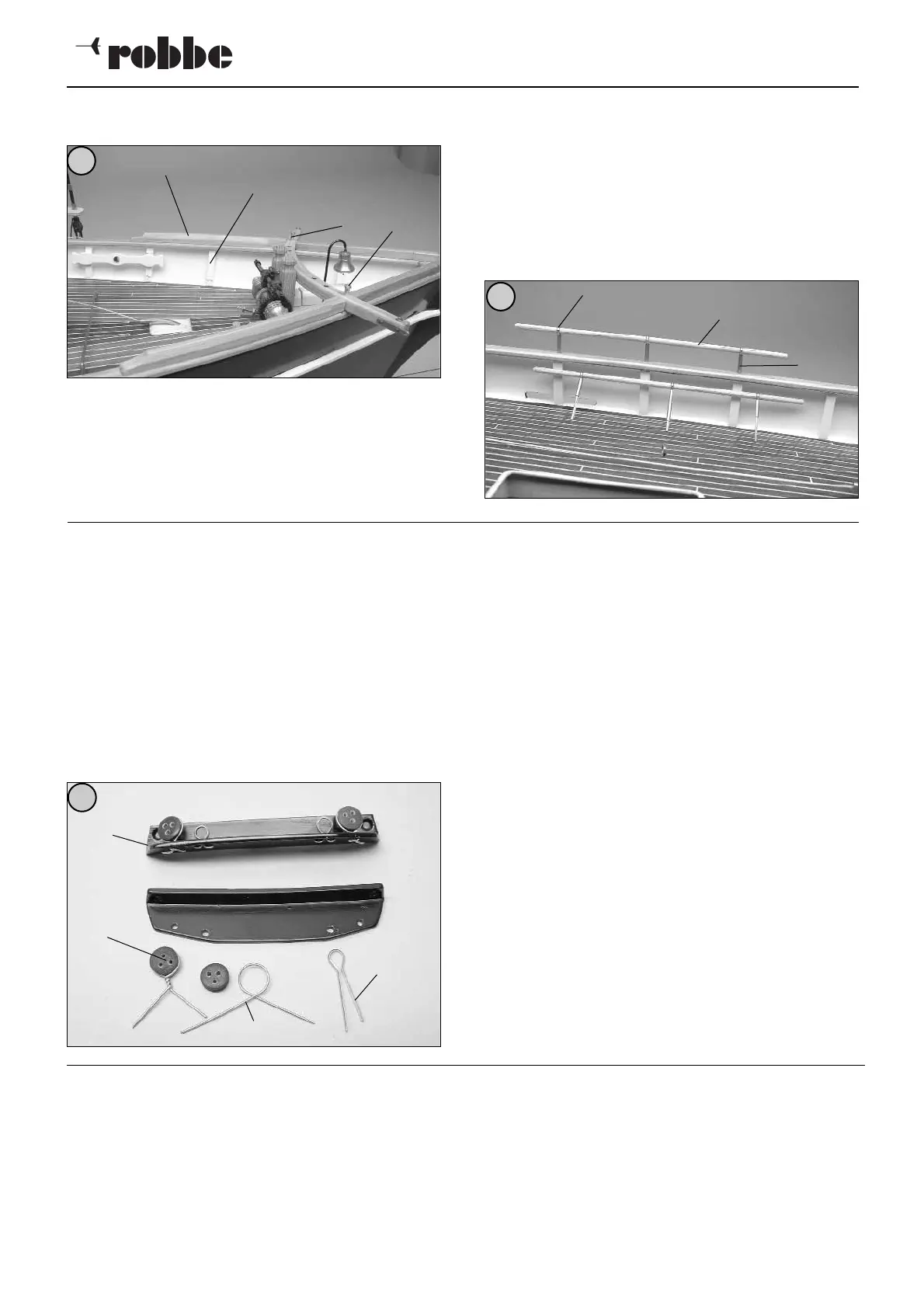

- Das rechte und das linke Teil 14.13 mit Fasen und
Auslaufradien versehen - Abb. 176. Teile aufkleben.
- Gesamte Holzverschanzung mehrfach gründlich schlei-
fen und wachsen. Schanzkleid durch Klebestreifen
schützen.
- Den Ankerbalken mit Hülsen 14.14 und Schrauben 14.15
verschrauben.
Runde Handläufe
- In der Mitte der mittleren Laufleiste auf Höhe der dritten,
fünften, siebten, elften, zwölften und dreizehnten
Schanzkleidstütze (von hinten gezählt) Ø 1,5 mm Löcher
ca. 12 mm tief bohren.
- Auf die Handläufe 14.16 und 14.17 Splinte 14.18 und
Hülsen 14.19 schieben, in die Bohrungen setzen und
mittig ausrichten. Sie werden bei der Fertigstellung des
Modells endgültig eingeklebt - Abb. 177.
44
Baustufe 15, Fertigstellung der Rüsten
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
(5.16) Rüste Alu-Profil 4 (BS)
15.1 Juffer Holz Ø 10 8 BS
15.2 Bügel Ms-Draht 0,8 x 80 8
15.3 Auge Ms- Splint 1,5 x 4 x 20 8 BS
(5.17) Senkkopfschraube St 2,2 x 9,5 8 (BS)
- Die acht Juffern 15.1 mit Ø 1,5 mm aufbohren und ent-
graten.
- Die Drahtstücke für die Bügel 15.2 um einen Ø 8 mm
Kern biegen - Abb. 178.
- Juffer mit Hilfe einer Zange in den Bügel eindrehen. Eine
Bohrung zeigt nach unten, siehe auch Abb. 237.
- Juffern und Splinte 15.3 einsetzen, Enden kürzen und
auseinanderbiegen.
- Rüsten mit Schrauben 5.17 endgültig montieren - Auf
vorn und hinten achten - siehe auch Abb. 60 und 61.
Allgemeine Hinweise zur Fertigstellung der Aufbauten,
Baustufen 16 - 21:
Der Zusammenbau erfolgt in der Reihenfolge der
Numerierungen der Stückliste.
Die Kunststoff-Gehäuseteile nach Markierungen zuschnei-
den. Die Klebeflächen immer anschleifen.
Beim Schleifen der Kunststoffteile die Fensterflächen mög-
lichst nicht verkratzen.
Die Längenangaben in der Stückliste beinhalten ein ausrei-
chendes Übermaß. Die Teile nach diesen Angaben vorbe-
reiten.
Es wird mit SP-T 2 geklebt.
Alle Aufbauten werden inclusive der Fensterflächen mit
Holzwachs behandelt.
176
177
178
Baustufe 16, Lichtschacht vorn
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
16.1 Gehäuse PVC TZT 1 transparent
16.2 Seitenteil Kiefer 3 x 5 x 30 2
16.3 Rückwand Kiefer Furnier 1 Platte F, BS
16.4 Vorderwand Kiefer Furnier 1 Platte F, BS
16.5 Dachplanke Kiefer 3 x 5 x 36 5
16.6 U-Scheibe Ms Ø 7/3,2 1 BS
14.13
14.16, (14.17)
14.19
14.18
(5.16)
15.1
15.2
15.3
14.14, 14.15
13.2
