Bauanleitung
Valdivia
Bestell Nr.
1140

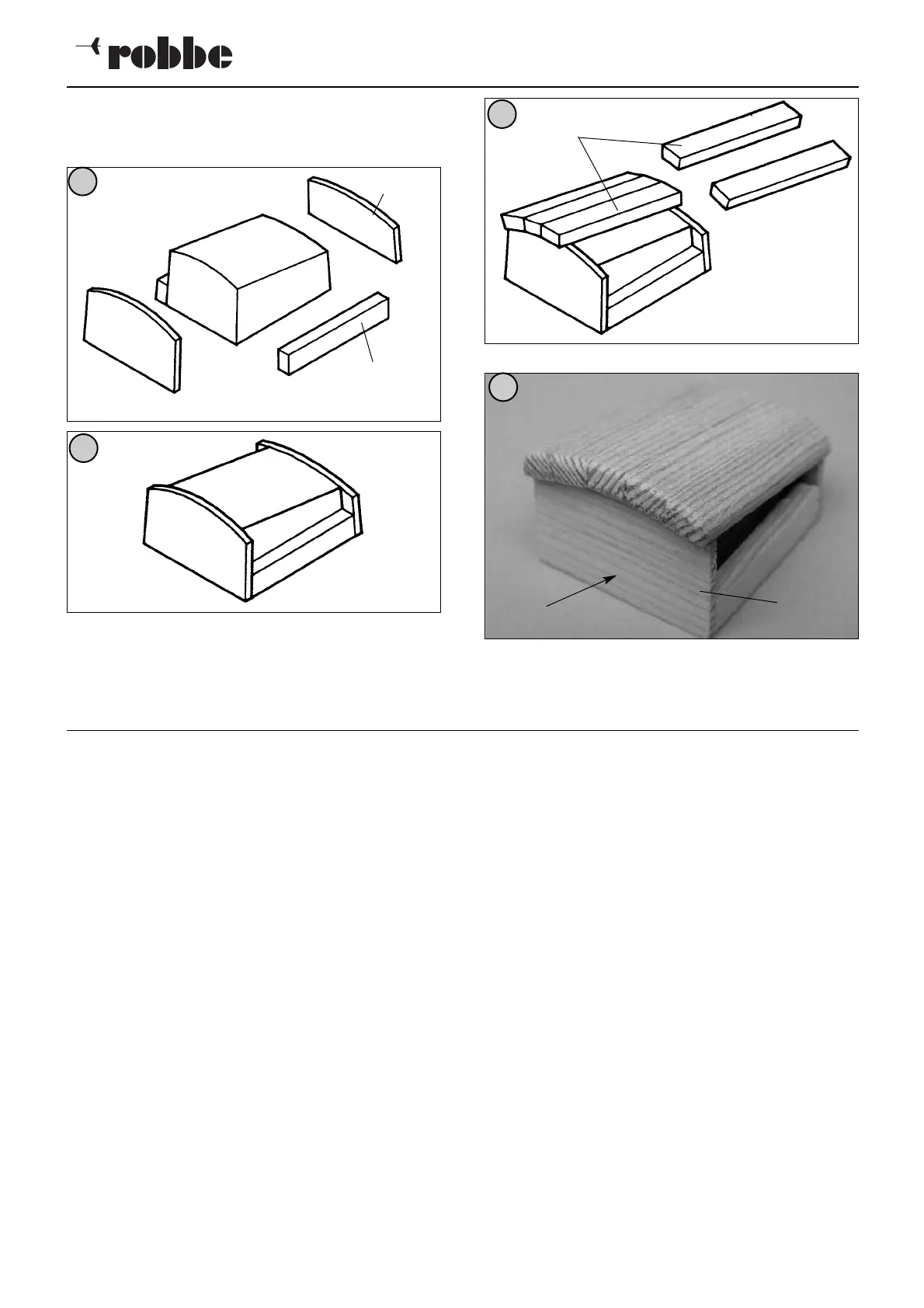

- Dach nach Abb. 182 fertigschleifen.
- Die Mitte des Führungsrohrs 9.1 auf der Rückwand 16. 3
markieren. Loch Ø 4 mm bohren.Nach dem Aufkleben
das Loch mit der U-Scheibe 16.6 verblenden.
45
- Am Gehäuse 16.1 Leisten 16.2 verkleben und Über-
stände bündig schleifen.
- Rückwand 16.3 und Vorderwand 16.4 ankleben. Radien
bündig schleifen - Abb. 179 und 180.
- Das fertige Dach soll vorn und hinten ca. 2 mm überste-
hen.
- Beim Dach wird mit der mittleren Planke 16.5 begonnen
- Abb. 181.
- Die Leisten so verschleifen, daß sie oben spaltfrei lie-
gen.
Baustufe 17, vorderer Niedergang
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
17.1 Gehäuse PVC TZT 1 transparent
17.2 Seitenwand unten Kiefer Furnier 2 Platte F, BS
17.3 Seitenwand oben Kiefer Furnier 2 Platte F, BS
17.4 Rückwand innen Kiefer Furnier 1 Platte F, BS
17.5 Rückwand außen Kiefer Furnier 1 Platte F, BS
17.6 Vorderwand innen Kiefer Furnier 1 Platte F, BS
17.7 Vorderwand außen Kiefer Furnier 1 Platte F, BS
17.8 Füllung vorne Kiefer 2 x 7 x 33 1
17.9 Füllung hinten Kiefer 2 x 5 x 15 1
17.10 Eckstück Kiefer 5 x 5 x 20 8
17.11 Rahmenleiste Kiefer 2 x 2 x 65 6
17.12 Fensterrahmen lang Kiefer 1,2 x 5 x 75 4
17.13 Fensterrahmen kurz Kiefer 1,2 x 5 x 20 8
17.14 Dachplanke Kiefer 3 x 5 x 80 9
17.15 Dachplanke Kiefer 3 x 7 x 100 2
17.16 Schiene Kiefer 2 x 5 x 70 2
17.17 Schiebeluk-Kern Abachi 8 x 28 x 35 2 BS
17.18 Lukenblende Kiefer Furnier 4 Platte F, BS
17.19 Lukendach Kiefer 3 x 5 x 45 12
17.20 Eckleiste Kiefer 5 x 5 x 45 4
„HL“ Hilfsleiste Kiefer 5 x 5 x 80 1
17.21 Griff Ms-Draht 0,8 x 20 2
17.22 Schiene Steckschott Kiefer 2 x 2 x 32 2
17.23 Steckschot Kiefer Furnier 2 Platte F, BS
17.24 Schraube St Ø 2,2 x 9,5 2 BS
179
180
181
182
16.1
16.2
16.3
16.4
16.5
16.3
16.6
