ROBBE Valdivia - Page 50

Bauanleitung
Valdivia
Bestell Nr.
1140

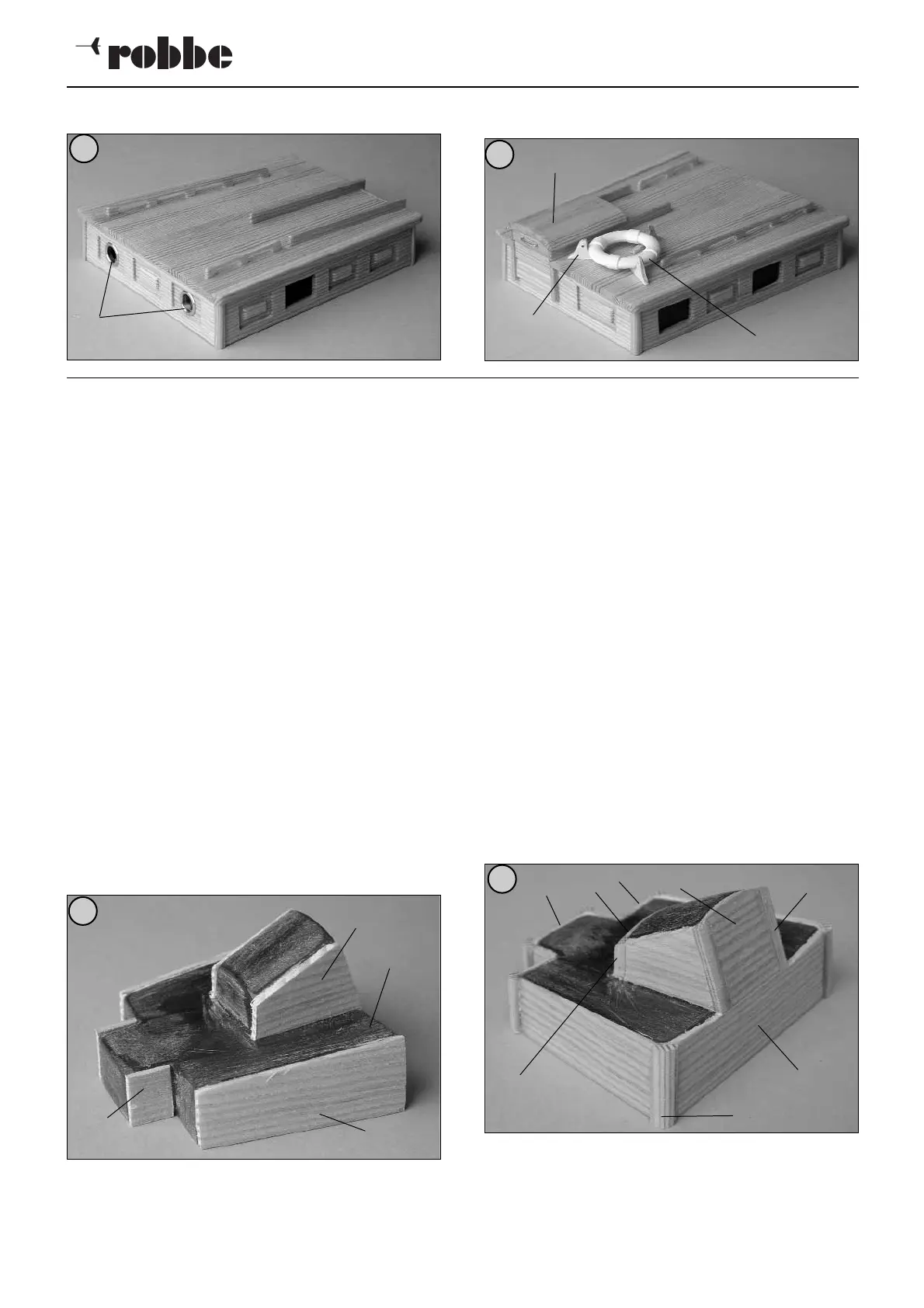

- Bullaugen einkleben - Abb. 211.
- Die Halter 20.22 nach dem Rettungsring 20.23 aufkleben
- Abb. 212.
51
Baustufe 21, der Steuerstand
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
21.1 Gehäuse PVC TZT 1 transparent
21.2 Seitenwand Kiefer Furnier 2 Platte F, BS
21.3 Seitenwand hinten Kiefer Furnier 2 Platte F, BS
21.4 Seitenwand oben Kiefer Furnier 2 Platte F, BS
21.5 Stirnwand Kiefer Furnier 1 Platte F, BS
21.6 Stirnwand oben Kiefer Furnier 1 Platte F, BS
21.7 Rückwand seitlich Kiefer Furnier 2 Platte F, BS
21.8 Rückwand Kiefer Furnier 1 Platte F, BS
21.9 Rückwand oben Kiefer Furnier 1 Platte F, BS
21.10 Eckstück Kiefer 5 x 5 x 20 6
21.11 Eckstück Kiefer 3 x 5 x 20 4
21.12 Bankbelag Kiefer 3 x 7 x 70 6
21.13 Zwischenbelag Kiefer 3 x 5 x 35 5
21.14 Randleiste Kiefer 1,2 x 5 x 55 2 BS
21.15 Dachplankung Kiefer 3 x 5 x 30 5
21.16 Deckel Kiefer 3 x 7 x 30 3
21.17 Steuerrad Ku Ø 60 1 BS
21.18 Schraube Ms M2 x 40 1 kürzen auf 35 mm, BS
21.19 Mutter Ms M2 1 BS
21.20 Hülse Ms 2,5 x 8 2 BS
21.21 Stellring Ms Ø 7/2 x 5 1 BS
21.22 Gewindestift St M3 x 3 1 BS
21.23 Passleiste ABS-Profil 1 x 3 x 20 18 anpassen
- Am Gehäuse 21.1 die Seitenwände 21.2 - 21.4 verkle-
ben - Abb. 213.
- Die restlichen Wände 21.5 - 21.9 und die Eckstücke
21.10 anbringen. Die oberen Eckstücke 21.11 bis zu den
Wänden herunterschleifen - Abb. 214.
- Die 6 Leisten für den Bankbelag 21.12 konisch anpas-
sen und aufkleben.
Bei den Leisten für den Zwischenbelag 21.13 wird die
mittlere Leiste hochkant gesetzt. Die Breite nach den
Leisten 21.12 anpassen - Abb. 215.
211
212
213
214
20.21
17.17, 17.24
20.22
20.23
21.1
21.2
21.4
21.3
21.5
21.6
21.7
21.8
21.9
21.10
21.11
21.11
